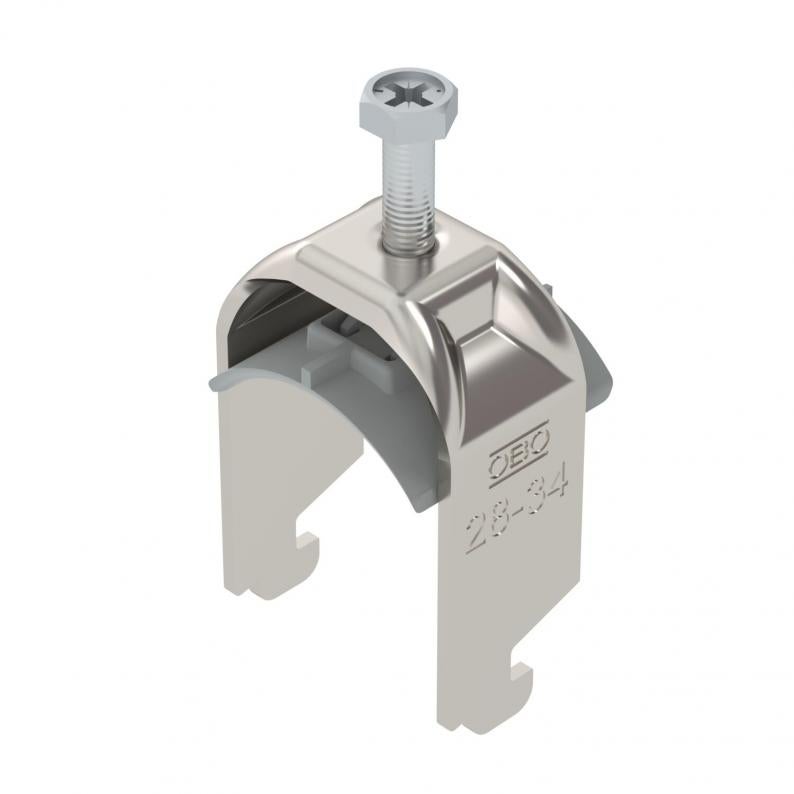

Lučna obujmica, N-stopa, 1-struka, plastično potisno korito, A2
Tip BS-N1-K-34 A2
Br.art. 1188126
EAN 4012196869084
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 50 Komad
50Komad
Komad
Opis
Lučna obujmica sa N-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 11 - 12 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
Tehnički podaci

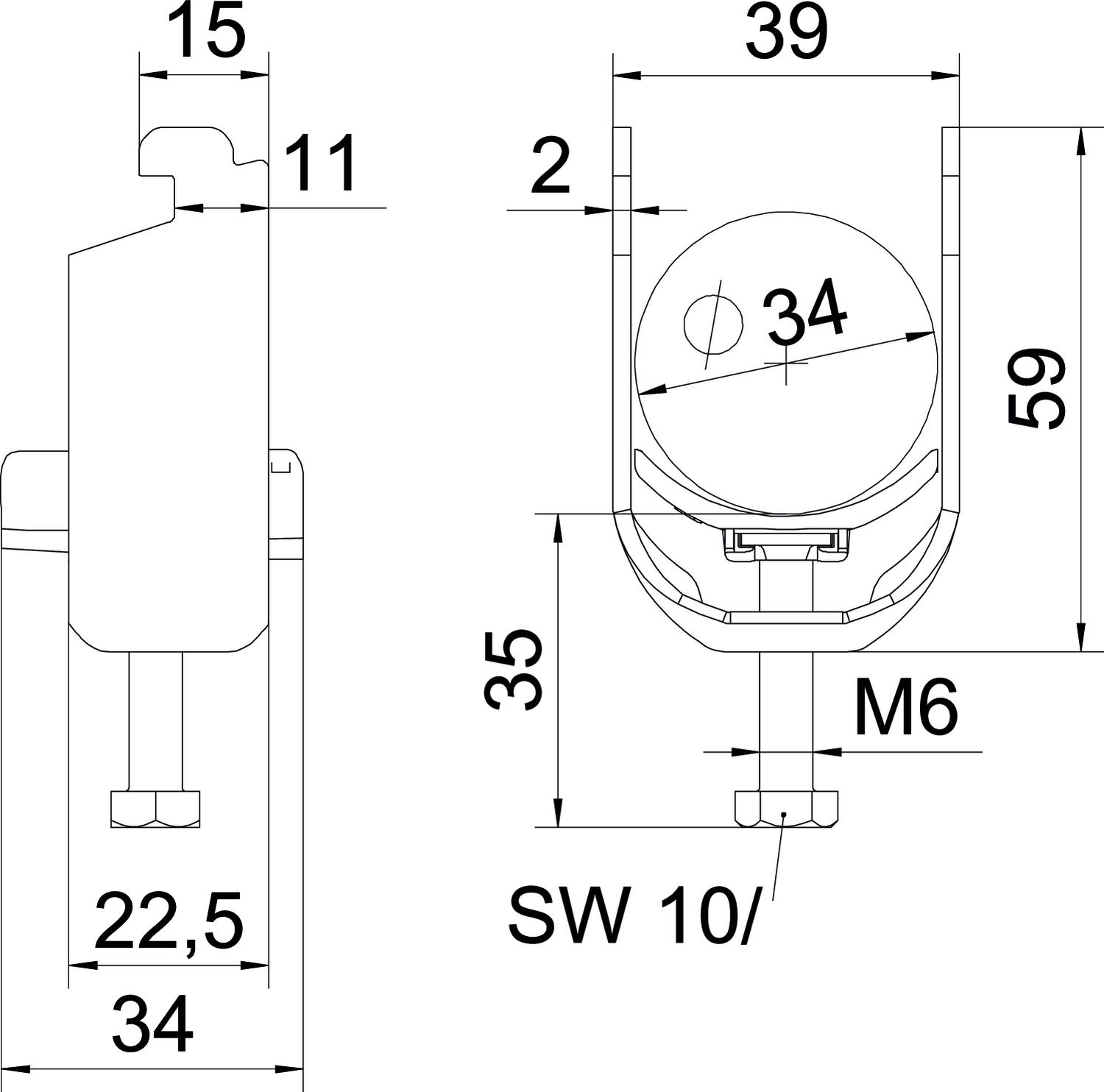

Dimenzije
| Dužina | 22,5 mm |
|---|---|
| Širina | 39 mm |
| Visina | 59 mm |
| Dimenzija L | 35 mm |
| Dimenzija A | 22,5 mm |
| Dimenzija B | 39 mm |
| Dimenzija H | 59 mm |
| Dimenzija t | 2 mm |
| Dimenzija C | 34 mm |
| Dimenzija G (mm) | M6 |
Tehnički podaci
| Debljina lima | 2 mm |
|---|---|
| Širina proreza | 10 mm |
| za šine širine proreza (sa intervalom) min. | 11 mm |
| za šine širine proreza (sa intervalom) maks. | 12 mm |
| bez halogena | da |
| Navoj | M6 |
| Sa plastičnim koritom | da |
| Dužina spoljne dimenzije | 34 mm |
| Broj kablova/cevi | 1 |
| Dodatak površina | netretirano |
| Dodatak materijal | nerajući čelik |
| Maks. Zatezni momenat | 3 Nm |
| Način montaže | Profilna šina |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 28 mm |
| Zatezna oblast D maks. | 34 mm |
| Dimenzija | 28-34mm |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Sa kontrakoritom | ne |
| Materijal korita | Plastika |
| Kvalitet materijala korita | Polipropilen |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,3678 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,3678 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
