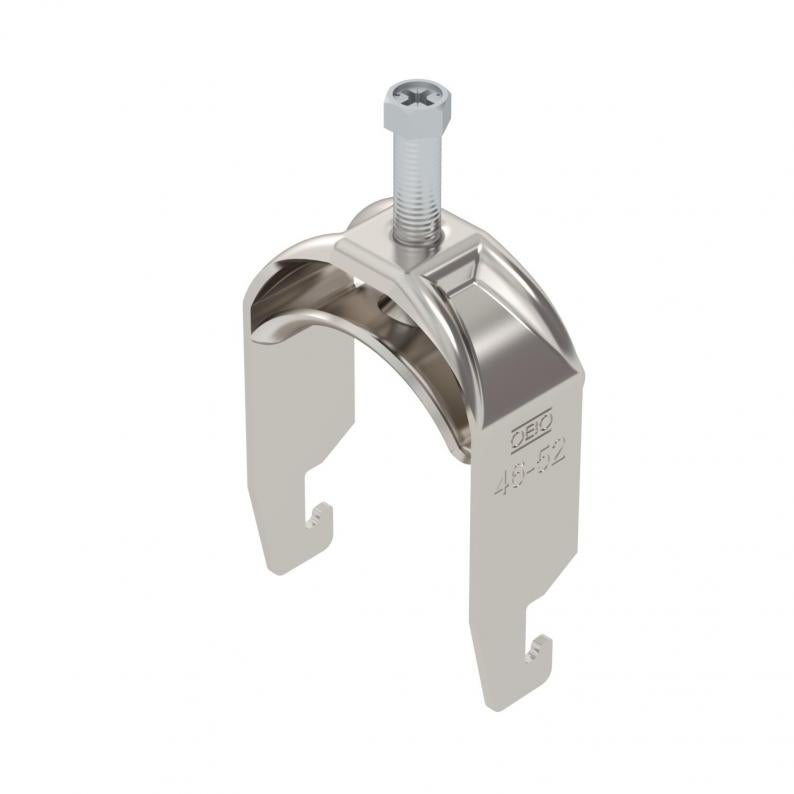

Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, A4

Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, A4

Tip BS-U1-M-52 A4
Br.art. 1186649
EAN 4012196850563
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 25 Komad

Komad

Opis

Lučna obujmica sa U-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

Dimenzije

Dužina25 mm
Širina57 mm
Visina83 mm
Dimenzija L43 mm
Dimenzija A25 mm
Dimenzija B57 mm
Dimenzija H83 mm
Dimenzija t2 mm
Dimenzija C33 mm
Dimenzija G (mm)M8

Tehnički podaci

Debljina lima2 mm
za prečnik cevi min.46 mm
za prečnik cevi maks.52 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.18 mm
za šine širine proreza (sa intervalom) maks.22 mm
bez halogenada
NavojM8
Sa metalnim koritomda
Dužina spoljne dimenzije33 mm
Broj kablova/cevi1
Dodatak površinanetretirano
Dodatak materijalnerajući čelik
Maks. Zatezni momenat5 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.46 mm
Zatezna oblast D maks.52 mm
Dimenzija46-52mm
Površinasvetlo, naknadno obrađeno
Materijalplemeniti čelik, nerđajući 1.4571
Sa kontrakoritomne
Materijal koritanerajući čelik
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,6431 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,6431 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (4)
Sertifikati (2)
Uputstva i pomoć (1)
Slike proizvoda (2)

Varijante

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-U1-M-12 A4
Br.art.
1186602
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-U1-M-16 A4
Br.art.
1186609
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-U1-M-22 A4
Br.art.
1186616
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-U1-M-28 A4
Br.art.
1186622
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-U1-M-34 A4
Br.art.
1186629
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-U1-M-40 A4
Br.art.
1186636
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-U1-M-46 A4
Br.art.
1186642
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-U1-M-52 A4
Br.art.
1186649
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-U1-M-58 A4
Br.art.
1186656
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-U1-M-64 A4
Br.art.
1186662
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-U1-M-70 A4
Br.art.
1186669
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-U1-M-76 A4
Br.art.
1186676
Maks. Zatezni momenat
5
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
