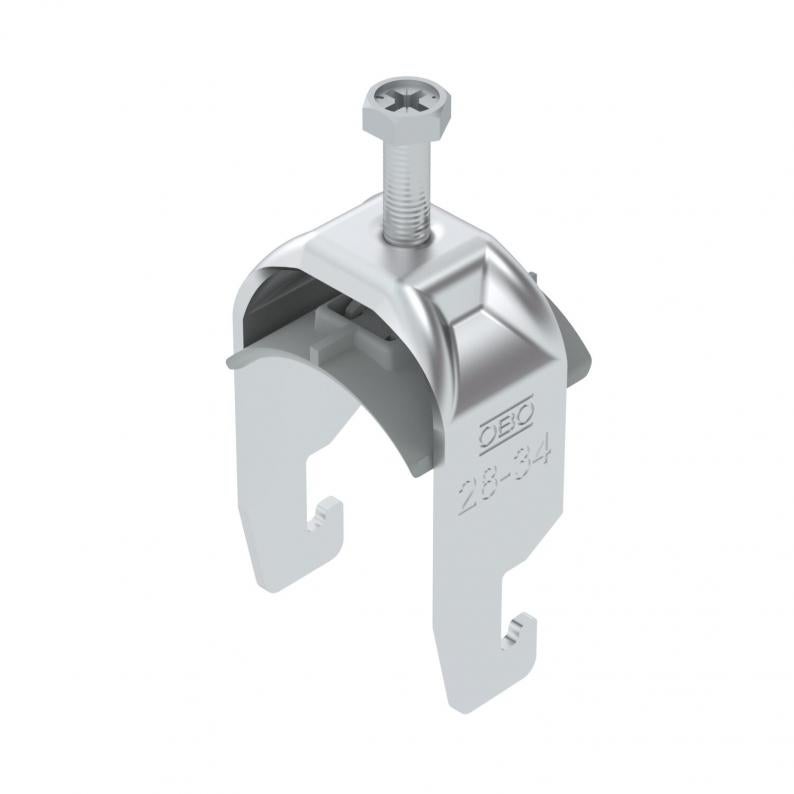

Lučna obujmica, U-stopa, 1-struka, plastično pritisno korito, Al

Lučna obujmica, U-stopa, 1-struka, plastično pritisno korito, Al

Tip BS-U1-K-34 ALU
Br.art. 1186929
EAN 4012196851935
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 50 Komad

Komad

Opis

Lučna obujmica sa U-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • bez halogena; bez hlora, fluora i broma
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

Dimenzije

Dužina22,5 mm
Širina39 mm
Visina64 mm
Dimenzija L35 mm
Dimenzija A22,5 mm
Dimenzija B39 mm
Dimenzija H64 mm
Dimenzija t2 mm
Dimenzija C34 mm
Dimenzija G (mm)M6

Tehnički podaci

Debljina lima2 mm
za prečnik cevi min.28 mm
za prečnik cevi maks.34 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.18 mm
za šine širine proreza (sa intervalom) maks.22 mm
bez halogenada
NavojM6
Sa plastičnim koritomda
Dužina spoljne dimenzije34 mm
Broj kablova/cevi1
Dodatak površinanetretirano
Dodatak materijalAluminijum
Maks. Zatezni momenat2 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.28 mm
Zatezna oblast D maks.34 mm
Dimenzija28-34mm
MaterijalAluminijum
Sa kontrakoritomne
Materijal koritaPlastika
Kvalitet materijala koritaPolipropilen
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,2958 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,2958 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)

Varijante

Zatezna oblast D min.
Zatezna oblast D maks.
BS-U1-K-12 ALU
Br.art.
1186902
Maks. Zatezni momenat
2
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-U1-K-16 ALU
Br.art.
1186909
Maks. Zatezni momenat
2
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-U1-K-22 ALU
Br.art.
1186916
Maks. Zatezni momenat
2
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-U1-K-28 ALU
Br.art.
1186922
Maks. Zatezni momenat
2
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-U1-K-34 ALU
Br.art.
1186929
Maks. Zatezni momenat
2
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-U1-K-40 ALU
Br.art.
1186936
Maks. Zatezni momenat
2
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-U1-K-46 ALU
Br.art.
1186942
Maks. Zatezni momenat
2
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-U1-K-52 ALU
Br.art.
1186949
Maks. Zatezni momenat
2
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-U1-K-58 ALU
Br.art.
1186956
Maks. Zatezni momenat
2
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-U1-K-64 ALU
Br.art.
1186962
Maks. Zatezni momenat
2
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-U1-K-70 ALU
Br.art.
1186969
Maks. Zatezni momenat
2
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-U1-K-76 ALU
Br.art.
1186976
Maks. Zatezni momenat
2
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
