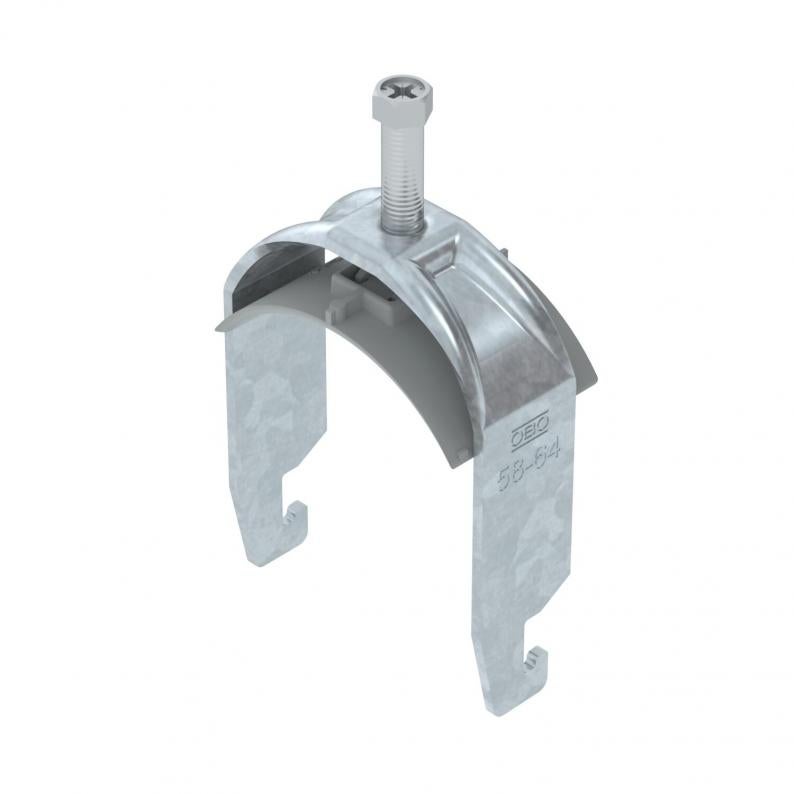

Lučna obujmica, U-stopa, 1-struka, plastično pritisno korito, FT

Lučna obujmica, U-stopa, 1-struka, plastično pritisno korito, FT

Tip BS-U1-K-64 FT
Br.art. 1186762
EAN 4012196851102
Prikaži sve varijante
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.

kl. PJ: 100 Komad

Komad

Opis

Lučna obujmica sa U-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice


  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • bez halogena; bez hlora, fluora i broma
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Ugljični otisak (PCF)
  • Pakovanje bez plastike
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

Dimenzije

Dužina25 mm
Širina70 mm
Visina95 mm
Dimenzija L45 mm
Dimenzija A25 mm
Dimenzija B70 mm
Dimenzija H95 mm
Dimenzija t2,5 mm
Dimenzija C40 mm
Dimenzija G (mm)M8

Tehnički podaci

Debljina lima2,5 mm
za prečnik cevi min.58 mm
za prečnik cevi maks.64 mm
Širina proreza10 mm
za šine širine proreza (sa intervalom) min.18 mm
za šine širine proreza (sa intervalom) maks.22 mm
bez halogenada
NavojM8
Sa plastičnim koritomda
Dužina spoljne dimenzije40 mm
Broj kablova/cevi1
Dodatak površinatoplo pocinkovano
Dodatak materijalČelik
Maks. Zatezni momenat5 Nm
Način montažeProfilna šina
Usaglašeno sa ROHSda
Zatezna oblast D min.58 mm
Zatezna oblast D maks.64 mm
Dimenzija58-64mm
Površinavruće pocinkano utapanjem
MaterijalČelik
Sa kontrakoritomne
Materijal koritaPlastika
Kvalitet materijala koritaPolipropilen
Serija proizvoda2056 / 2058

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
Packaging without plasticда
CO2 otisak (GWP) od kolevke do kapije0,2956 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,2956 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Varijante

Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-U1-K-12 FT
Br.art.
1186702
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-U1-K-16 FT
Br.art.
1186709
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-U1-K-22 FT
Br.art.
1186716
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-U1-K-28 FT
Br.art.
1186722
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-U1-K-34 FT
Br.art.
1186729
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-U1-K-40 FT
Br.art.
1186736
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-U1-K-46 FT
Br.art.
1186742
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-U1-K-52 FT
Br.art.
1186749
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-U1-K-58 FT
Br.art.
1186756
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-U1-K-64 FT
Br.art.
1186762
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
BS-U1-K-70 FT
Br.art.
1186769
Maks. Zatezni momenat
5
Zatezna oblast D min.
64
Zatezna oblast D maks.
70
BS-U1-K-76 FT
Br.art.
1186776
Maks. Zatezni momenat
5
Zatezna oblast D min.
70
Zatezna oblast D maks.
76
BS-U1-K-82 FT
Br.art.
1186782
Maks. Zatezni momenat
5
Zatezna oblast D min.
76
Zatezna oblast D maks.
82
BS-U1-K-90 FT
Br.art.
1186789
Maks. Zatezni momenat
5
Zatezna oblast D min.
82
Zatezna oblast D maks.
90
BS-U1-K-100 FT
Br.art.
1186797
Maks. Zatezni momenat
5
Zatezna oblast D min.
90
Zatezna oblast D maks.
100
