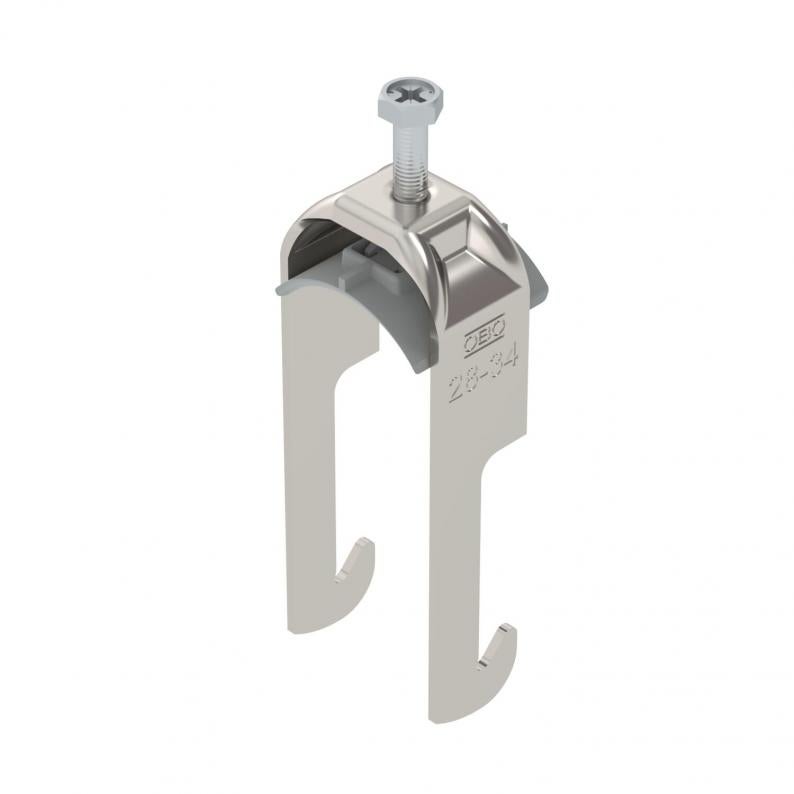

Lučna obujmica, W-stopa, 1-struka, plastično pritisno korito, A2
Tip BS-W1-K-34 A2
Br.art. 1187826
EAN 4012196854806
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 50 Komad
50Komad
Komad
Opis
Lučna obujmica sa W-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na na ugaonim gvozdenim pprofilima < 40 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
Tehnički podaci

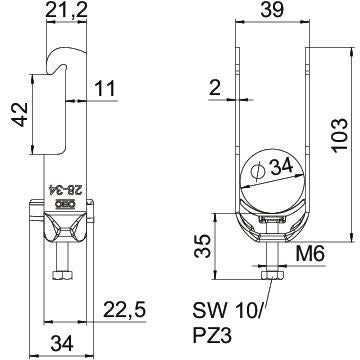

Dimenzije
| Dužina | 22,5 mm |
|---|---|
| Širina | 39 mm |
| Visina | 103 mm |
| Dimenzija L | 35 mm |
| Dimenzija A | 22,5 mm |
| Dimenzija B | 39 mm |
| Dimenzija H | 103 mm |
| Dimenzija t | 2 mm |
| Dimenzija C | 34 mm |
| Dimenzija G (mm) | M6 |
Tehnički podaci
| Debljina lima | 2 mm |
|---|---|
| za prečnik cevi min. | 28 mm |
| za prečnik cevi maks. | 34 mm |
| Širina proreza | 10 mm |
| bez halogena | da |
| Navoj | M6 |
| Sa plastičnim koritom | da |
| Dužina spoljne dimenzije | 34 mm |
| Broj kablova/cevi | 1 |
| Dodatak površina | netretirano |
| Dodatak materijal | nerajući čelik |
| Maks. Zatezni momenat | 3 Nm |
| Način montaže | Ugaoni profil |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 28 mm |
| Zatezna oblast D maks. | 34 mm |
| Dimenzija | 28-34mm |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Sa kontrakoritom | ne |
| Materijal korita | Plastika |
| Kvalitet materijala korita | Polipropilen |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,6006 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,6006 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
BS-W1-K-12 A2
3
8
12
1187802
BS-W1-K-16 A2
3
12
16
1187808
BS-W1-K-22 A2
3
16
22
1187814
BS-W1-K-28 A2
3
22
28
1187820
BS-W1-K-34 A2
3
28
34
1187826
BS-W1-K-40 A2
3
34
40
1187832
BS-W1-K-46 A2
5
40
46
1187838
BS-W1-K-52 A2
5
46
52
1187844
BS-W1-K-58 A2
5
52
58
1187850
BS-W1-K-64 A2
5
58
64
1187856
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-W1-K-12 A2
Br.art.
1187802
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-W1-K-16 A2
Br.art.
1187808
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-W1-K-22 A2
Br.art.
1187814
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-W1-K-28 A2
Br.art.
1187820
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-W1-K-34 A2
Br.art.
1187826
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-W1-K-40 A2
Br.art.
1187832
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-W1-K-46 A2
Br.art.
1187838
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-W1-K-52 A2
Br.art.
1187844
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-W1-K-58 A2
Br.art.
1187850
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-W1-K-64 A2
Br.art.
1187856
Maks. Zatezni momenat
5
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
