Lučna obujmica, W-stopa, 1-struka, plastično pritisno korito, Al
Tip BS-W1-K-12 ALU
Br.art. 1187902
EAN 4012196854998
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 100 Komad
100Komad
Komad
Opis
Lučna obujmica sa W-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabla na na ugaonim gvozdenim pprofilima < 40 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice
Tehnički podaci

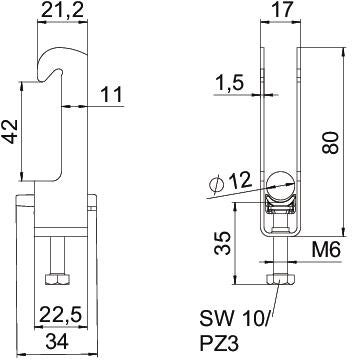

Dimenzije
| Dužina | 22,5 mm |
|---|---|
| Širina | 17 mm |
| Visina | 80 mm |
| Dimenzija L | 35 mm |
| Dimenzija A | 22,5 mm |
| Dimenzija B | 17 mm |
| Dimenzija H | 80 mm |
| Dimenzija t | 1,5 mm |
| Dimenzija C | 34 mm |
| Dimenzija G (mm) | M6 |
Tehnički podaci
| Debljina lima | 1,5 mm |
|---|---|
| za prečnik cevi min. | 8 mm |
| za prečnik cevi maks. | 12 mm |
| Širina proreza | 10 mm |
| bez halogena | da |
| Navoj | M6 |
| Sa plastičnim koritom | da |
| Dužina spoljne dimenzije | 34 mm |
| Broj kablova/cevi | 1 |
| Dodatak površina | netretirano |
| Dodatak materijal | Aluminijum |
| Maks. Zatezni momenat | 3 Nm |
| Način montaže | Ugaoni profil |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 8 mm |
| Zatezna oblast D maks. | 12 mm |
| Dimenzija | 08-12mm |
| Materijal | Aluminijum |
| Sa kontrakoritom | ne |
| Materijal korita | Plastika |
| Kvalitet materijala korita | Polipropilen |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,2553 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2553 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (3)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
BS-W1-K-12 ALU
3
8
12
1187902
BS-W1-K-16 ALU
3
12
16
1187908
BS-W1-K-22 ALU
2
16
22
1187914
BS-W1-K-28 ALU
2
22
28
1187920
BS-W1-K-34 ALU
2
28
34
1187926
BS-W1-K-40 ALU
2
34
40
1187932
BS-W1-K-46 ALU
2
40
46
1187938
BS-W1-K-52 ALU
2
46
52
1187944
BS-W1-K-58 ALU
2
52
58
1187950
BS-W1-K-64 ALU
2
58
64
1187956
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-W1-K-12 ALU
Br.art.
1187902
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-W1-K-16 ALU
Br.art.
1187908
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-W1-K-22 ALU
Br.art.
1187914
Maks. Zatezni momenat
2
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-W1-K-28 ALU
Br.art.
1187920
Maks. Zatezni momenat
2
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-W1-K-34 ALU
Br.art.
1187926
Maks. Zatezni momenat
2
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-W1-K-40 ALU
Br.art.
1187932
Maks. Zatezni momenat
2
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-W1-K-46 ALU
Br.art.
1187938
Maks. Zatezni momenat
2
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-W1-K-52 ALU
Br.art.
1187944
Maks. Zatezni momenat
2
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-W1-K-58 ALU
Br.art.
1187950
Maks. Zatezni momenat
2
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
BS-W1-K-64 ALU
Br.art.
1187956
Maks. Zatezni momenat
2
Zatezna oblast D min.
58
Zatezna oblast D maks.
64
