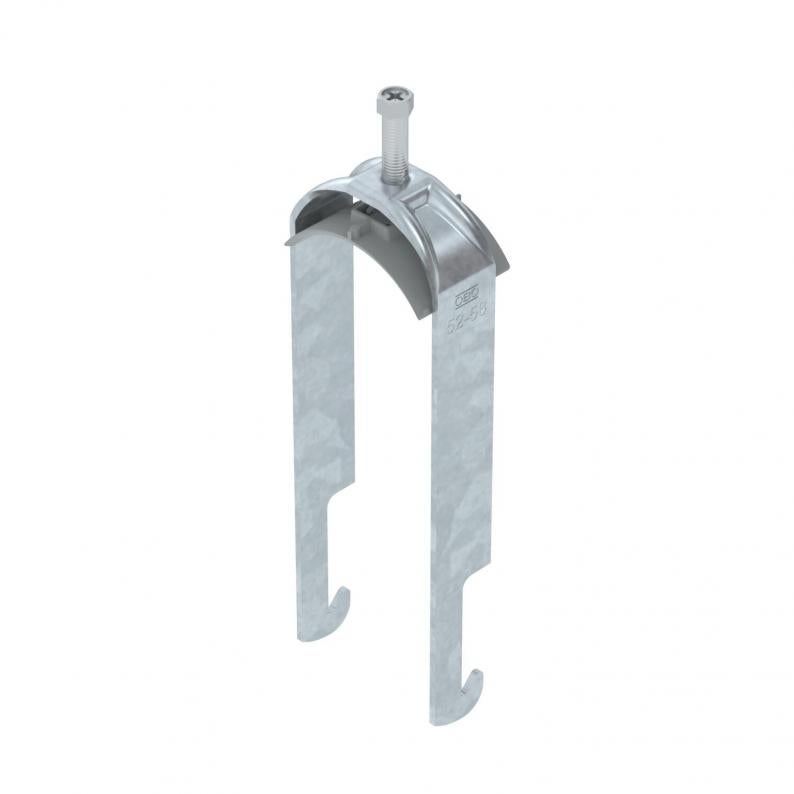

Lučna obujmica, W-stopa, 2-struka, plastično pritisno korito, FT
Tip BS-W2-K-58 FT
Br.art. 1187751
EAN 4012196854639
Br.art. / Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 25 Komad
25Komad
Komad
Opis
Lučna obujmica sa W-stopom, plastično pritisno korito od polipropilena. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabla na na ugaonim gvozdenim pprofilima < 40 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice
Tehnički podaci
Dimenzije
| Dužina | 25 mm |
|---|---|
| Širina | 64 mm |
| Visina | 192 mm |
| Dimenzija L | 45 mm |
| Dimenzija A | 25 mm |
| Dimenzija B | 64 mm |
| Dimenzija H | 192 mm |
| Dimenzija t | 2,5 mm |
| Dimenzija C | 40 mm |
| Dimenzija G (mm) | M8 |
Tehnički podaci
| Debljina lima | 2,5 mm |
|---|---|
| za prečnik cevi min. | 52 mm |
| za prečnik cevi maks. | 58 mm |
| Širina proreza | 10 mm |
| bez halogena | da |
| Navoj | M8 |
| Sa plastičnim koritom | da |
| Dužina spoljne dimenzije | 40 mm |
| Broj kablova/cevi | 2 |
| Dodatak površina | toplo pocinkovano |
| Dodatak materijal | Čelik |
| Maks. Zatezni momenat | 5 Nm |
| Način montaže | Ugaoni profil |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 52 mm |
| Zatezna oblast D maks. | 58 mm |
| Dimenzija | 52-58mm |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Sa kontrakoritom | ne |
| Materijal korita | Plastika |
| Kvalitet materijala korita | Polipropilen |
| Serija proizvoda | 2056 / 2058 |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,6465 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,6465 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (4)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
BS-W2-K-12 FT
3
8
12
1187703
BS-W2-K-16 FT
3
12
16
1187709
BS-W2-K-22 FT
3
16
22
1187715
BS-W2-K-28 FT
3
22
28
1187721
BS-W2-K-34 FT
3
28
34
1187727
BS-W2-K-40 FT
3
34
40
1187733
BS-W2-K-46 FT
5
40
46
1187739
BS-W2-K-52 FT
5
46
52
1187745
BS-W2-K-58 FT
5
52
58
1187751
Maks. Zatezni momenat
Zatezna oblast D min.
Zatezna oblast D maks.
BS-W2-K-12 FT
Br.art.
1187703
Maks. Zatezni momenat
3
Zatezna oblast D min.
8
Zatezna oblast D maks.
12
BS-W2-K-16 FT
Br.art.
1187709
Maks. Zatezni momenat
3
Zatezna oblast D min.
12
Zatezna oblast D maks.
16
BS-W2-K-22 FT
Br.art.
1187715
Maks. Zatezni momenat
3
Zatezna oblast D min.
16
Zatezna oblast D maks.
22
BS-W2-K-28 FT
Br.art.
1187721
Maks. Zatezni momenat
3
Zatezna oblast D min.
22
Zatezna oblast D maks.
28
BS-W2-K-34 FT
Br.art.
1187727
Maks. Zatezni momenat
3
Zatezna oblast D min.
28
Zatezna oblast D maks.
34
BS-W2-K-40 FT
Br.art.
1187733
Maks. Zatezni momenat
3
Zatezna oblast D min.
34
Zatezna oblast D maks.
40
BS-W2-K-46 FT
Br.art.
1187739
Maks. Zatezni momenat
5
Zatezna oblast D min.
40
Zatezna oblast D maks.
46
BS-W2-K-52 FT
Br.art.
1187745
Maks. Zatezni momenat
5
Zatezna oblast D min.
46
Zatezna oblast D maks.
52
BS-W2-K-58 FT
Br.art.
1187751
Maks. Zatezni momenat
5
Zatezna oblast D min.
52
Zatezna oblast D maks.
58
