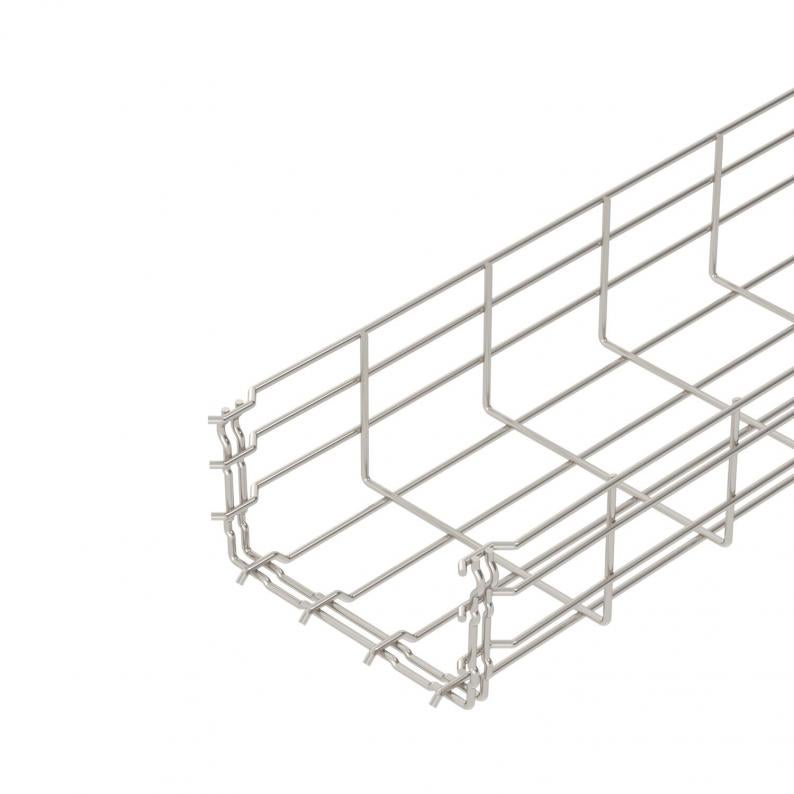

Mrežasti nosač kablova GR-Magic® 105 A2
Tip GRM 105 200 A2
Br.art. 6002457
EAN 4012195149637
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis
Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm.
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 105 mm |
| Dimenzija B | 200 mm |
| Dimenzija H | 108 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 175 cm² |
| Nerđajući čelik, nagrižen | da |
| Korisni presek | 17500 mm² |
| Integrisana pregrada | bez |
| Spojnica bez vijaka | da |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 4,8 mm |
| Dimenzija | 105x200x3000 |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | GRM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 0,8 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,55 kN/m |
| Rastojanje među konzolama 2,0m | 0,37 kN/m |
| Rastojanje među konzolama 2,5m | 0,27 kN/m |
| Rastojanje među konzolama 3,0m | 0,25 kN/m |
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 9,68 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 9,68 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (6)
Objašnjenja (4)
Sertifikati (3)
Uputstva i pomoć (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
Br.art.
GRM 105 100 A2
3000
100
105
ne
82
3,9
6002451
GRM 105 150 A2
3000
150
105
ne
130
3,9
6002455
GRM 105 200 A2
3000
200
105
ne
175
4,8
6002457
GRM 105 300 A2
3000
300
105
ne
268
4,8
6002460
GRM 105 400 A2
3000
400
105
ne
363
4,8
6002463
GRM 105 500 A2
3000
500
105
ne
459
4,8
6002466
GRM 105 600 A2
3000
600
105
ne
554
4,8
6002469
Širina
Korisni presek
Prečnik žice
GRM 105 100 A2
Br.art.
6002451
Dužina
3000
Širina
100
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
82
Prečnik žice
3,9
GRM 105 150 A2
Br.art.
6002455
Dužina
3000
Širina
150
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
130
Prečnik žice
3,9
GRM 105 200 A2
Br.art.
6002457
Dužina
3000
Širina
200
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
175
Prečnik žice
4,8
GRM 105 300 A2
Br.art.
6002460
Dužina
3000
Širina
300
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
268
Prečnik žice
4,8
GRM 105 400 A2
Br.art.
6002463
Dužina
3000
Širina
400
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
363
Prečnik žice
4,8
GRM 105 500 A2
Br.art.
6002466
Dužina
3000
Širina
500
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
459
Prečnik žice
4,8
GRM 105 600 A2
Br.art.
6002469
Dužina
3000
Širina
600
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
554
Prečnik žice
4,8
