Mrežasti nosač kablova GR-Magic® 105 A4
Tip GRM 105 400 A4
Br.art. 6002481
EAN 4012195874966
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis

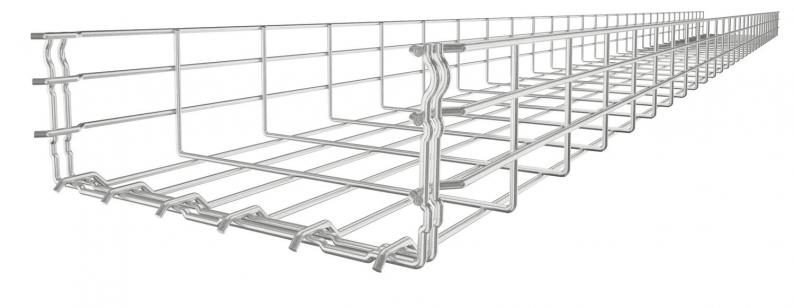

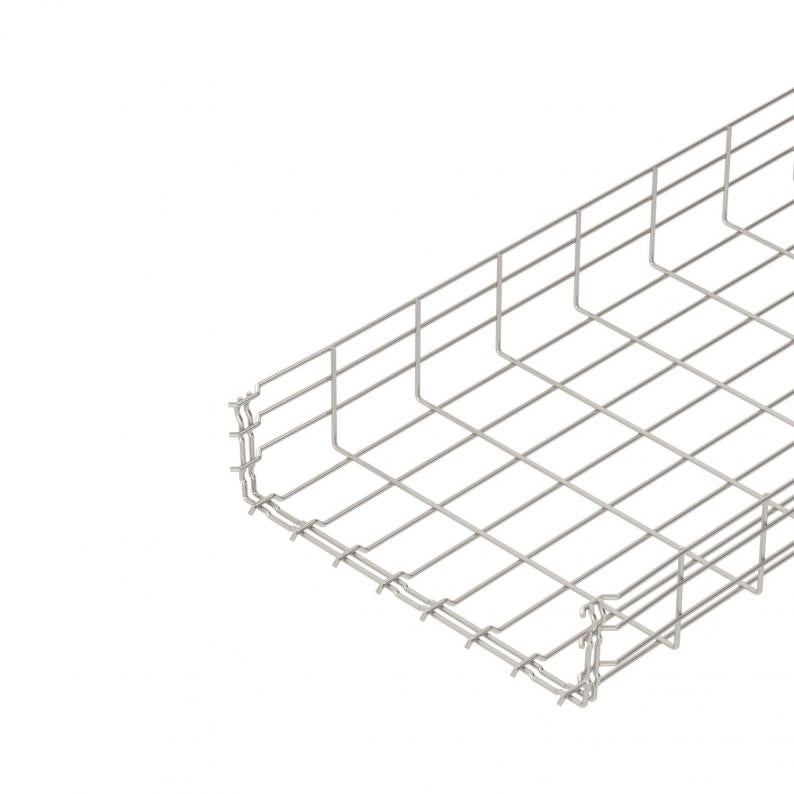

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm.
Tehnički podaci

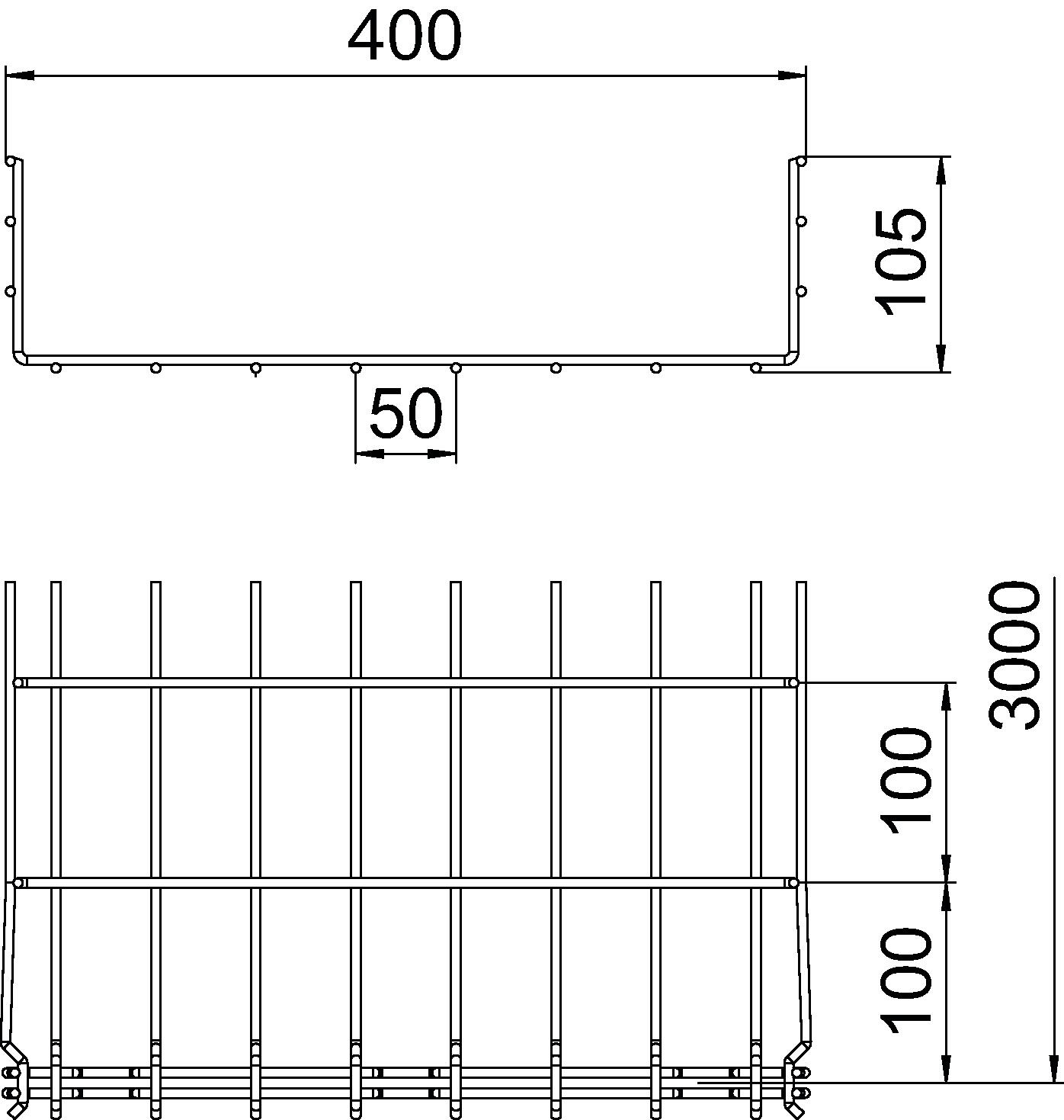

Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 400 mm |
| Visina | 105 mm |
| Dimenzija B | 400 mm |
| Dimenzija H | 108 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 363 cm² |
| Nerđajući čelik, nagrižen | da |
| Korisni presek | 36300 mm² |
| Integrisana pregrada | bez |
| Spojnica bez vijaka | da |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 4,8 mm |
| Dimenzija | 105x400x3000 |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4401 |
| Boja | oplemenjeni čelik |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | GRM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 1,1 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,75 kN/m |
| Rastojanje među konzolama 2,0m | 0,53 kN/m |
| Rastojanje među konzolama 2,5m | 0,38 kN/m |
| Rastojanje među konzolama 3,0m | 0,3 kN/m |
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 14,0031 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 14,0031 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (7)
Objašnjenja (4)
Sertifikati (3)
Uputstva i pomoć (3)
Slike proizvoda (3)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
Br.art.
GRM 105 100 A4
3000
100
105
ne
82
3,9
6002475
GRM 105 150 A4
3000
150
105
ne
130
3,9
6002476
GRM 105 200 A4
3000
200
105
ne
175
4,8
6002477
GRM 105 300 A4
3000
300
105
ne
268
4,8
6002479
GRM 105 400 A4
3000
400
105
ne
363
4,8
6002481
GRM 105 500 A4
3000
500
105
ne
459
4,8
6002483
GRM 105 600 A4
3000
600
105
ne
554
4,8
6002485
