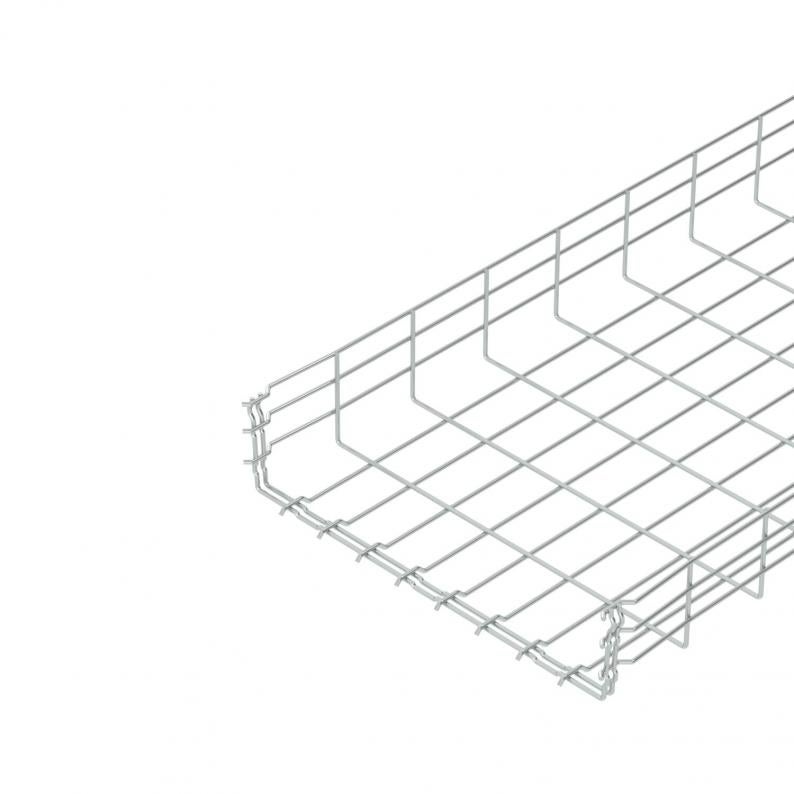

Mrežasti nosač kablova GR-Magic® 105 G
Tip GRM 105 450 G
Br.art. 6002413
EAN 4012196020874
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis

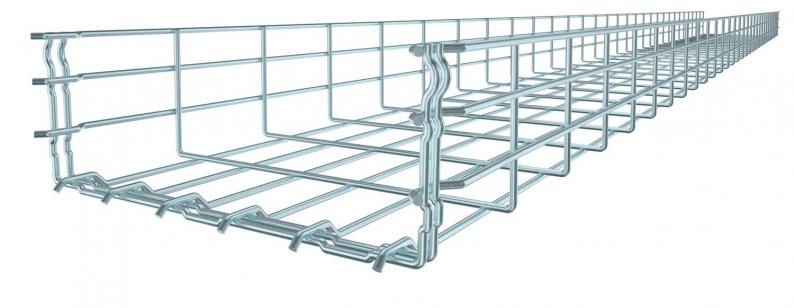

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm.
Tehnički podaci

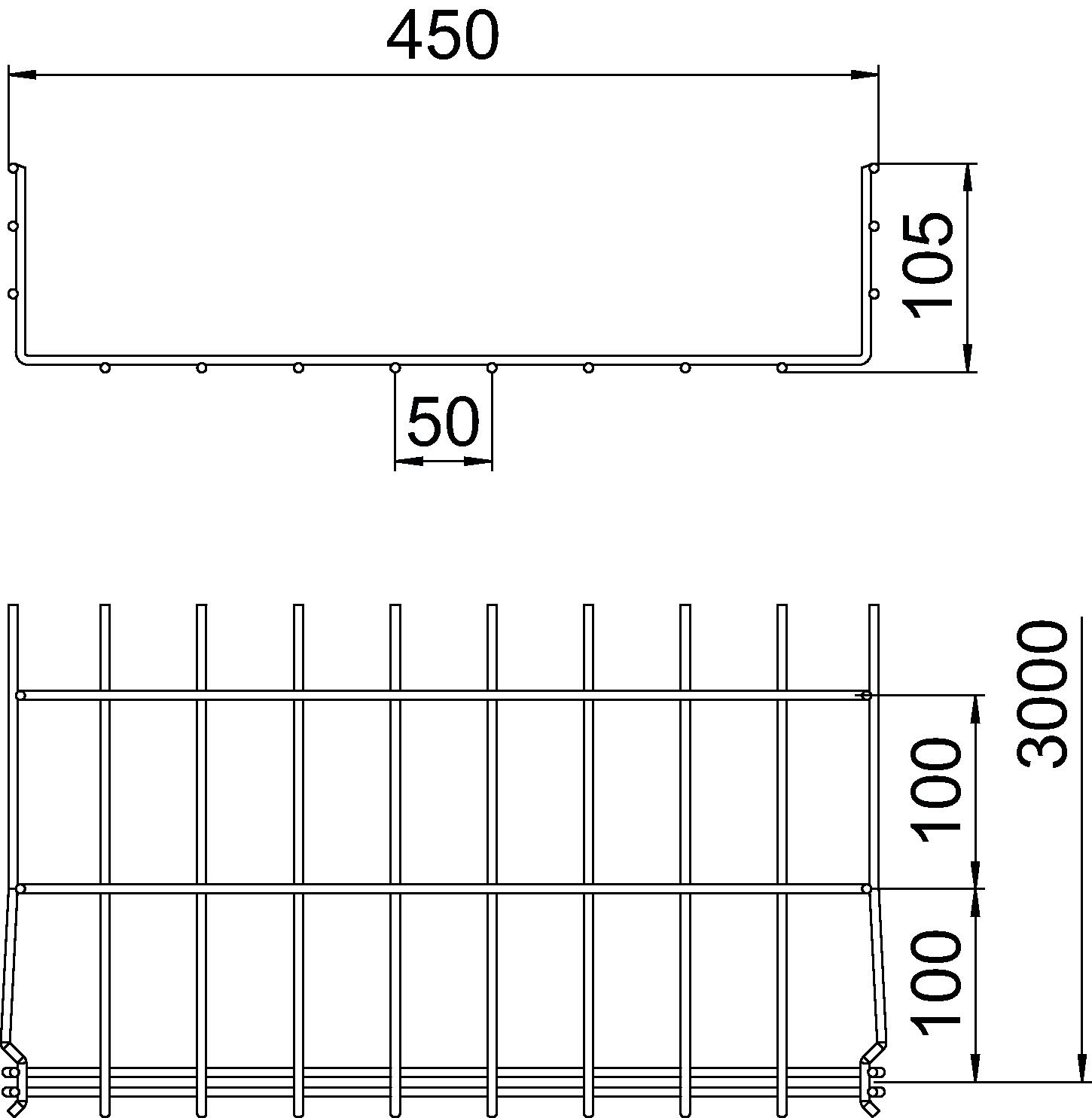

Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 450 mm |
| Visina | 105 mm |
| Dimenzija B | 450 mm |
| Dimenzija H | 108 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 411 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 41100 mm² |
| Integrisana pregrada | bez |
| Spojnica bez vijaka | da |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 4,8 mm |
| Dimenzija | 105x450x3000 |
| Površina | galvanski pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | GRM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 1,6 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,8 kN/m |
| Rastojanje među konzolama 2,0m | 0,5 kN/m |
| Rastojanje među konzolama 2,5m | 0,33 kN/m |
| Rastojanje među konzolama 3,0m | 0,3 kN/m |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 5,2284 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 5,2284 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (7)
Objašnjenja (4)
Sertifikati (5)
Uputstva i pomoć (4)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
Br.art.
GRM 105 100 G
3000
100
105
ne
82
3,9
6002402
GRM 105 150 G
3000
150
105
ne
130
3,9
6002404
GRM 105 200 G
3000
200
105
ne
175
4,8
6002406
GRM 105 300 G
3000
300
105
ne
268
4,8
6002408
GRM 105 400 G
3000
400
105
ne
363
4,8
6002410
GRM 105 450 G
3000
450
105
ne
411
4,8
6002413
GRM 105 500 G
3000
500
105
ne
459
4,8
6002415
GRM 105 600 G
3000
600
105
ne
554
4,8
6002417
Širina
Korisni presek
Prečnik žice
GRM 105 100 G
Br.art.
6002402
Dužina
3000
Širina
100
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
82
Prečnik žice
3,9
GRM 105 150 G
Br.art.
6002404
Dužina
3000
Širina
150
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
130
Prečnik žice
3,9
GRM 105 200 G
Br.art.
6002406
Dužina
3000
Širina
200
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
175
Prečnik žice
4,8
GRM 105 300 G
Br.art.
6002408
Dužina
3000
Širina
300
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
268
Prečnik žice
4,8
GRM 105 400 G
Br.art.
6002410
Dužina
3000
Širina
400
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
363
Prečnik žice
4,8
GRM 105 450 G
Br.art.
6002413
Dužina
3000
Širina
450
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
411
Prečnik žice
4,8
GRM 105 500 G
Br.art.
6002415
Dužina
3000
Širina
500
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
459
Prečnik žice
4,8
GRM 105 600 G
Br.art.
6002417
Dužina
3000
Širina
600
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
554
Prečnik žice
4,8
