Mrežasti nosač kablova za velika opterećenja SGR 105 A2
Tip SGR 105 150 A2
Br.art. 6003623
EAN 4012196622047
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis

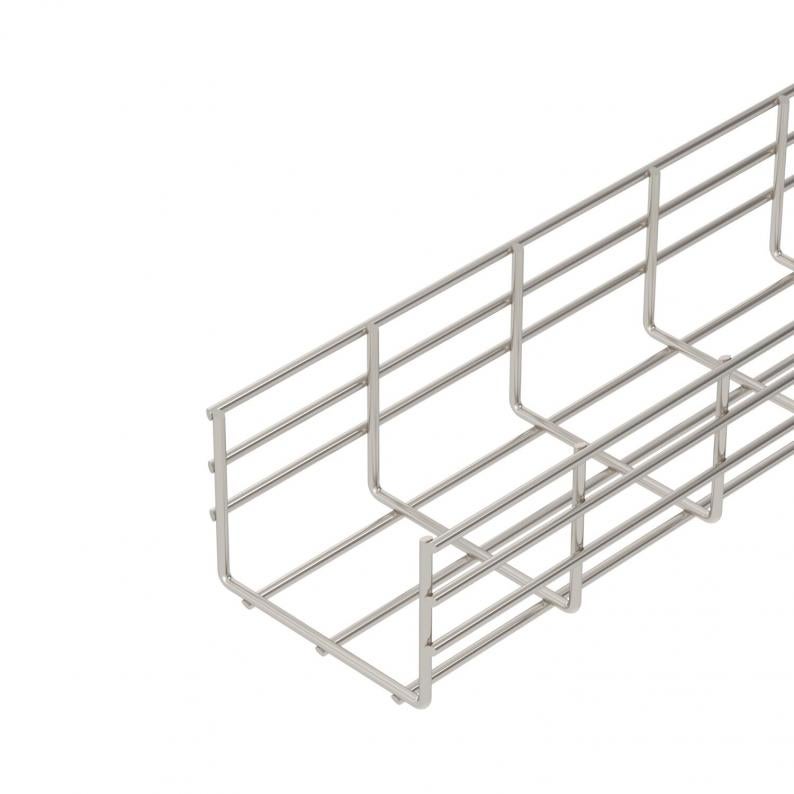

Mrežasti regal od tačkasto zavarenih čeličnih žica, bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Dimenzije otvora na mreži iznose 50 x 100 mm.
Tehnički podaci

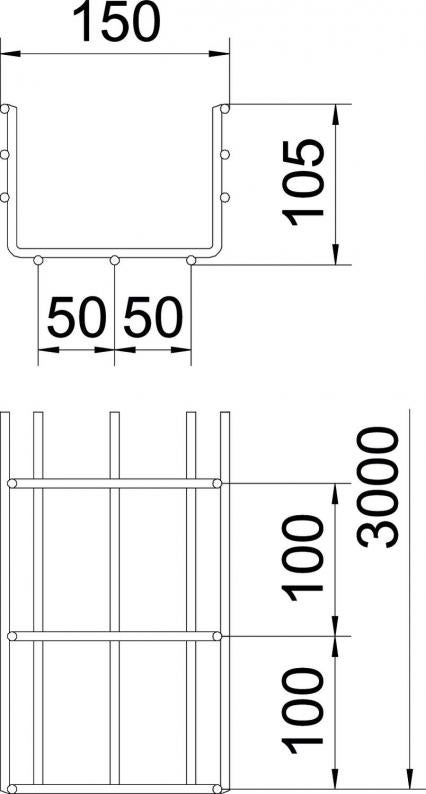

Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 150 mm |
| Visina | 105 mm |
| Dimenzija B | 150 mm |
Tehnički podaci
| Varijanta spojnice | bez spojnice |
|---|---|
| Korisni presek | 130 cm² |
| Korisni presek | 13000 mm² |
| Integrisana pregrada | bez |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 6 mm |
| Dimenzija | 105x150x3000 |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
Zaťaženie
| Rastojanje među konzolama 1,0m | 3,1 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 1,75 kN/m |
| Rastojanje među konzolama 2,0m | 1,15 kN/m |
| Rastojanje među konzolama 2,5m | 0,79 kN/m |
| Rastojanje među konzolama 3,0m | 0,6 kN/m |
| Rastojanje među konzolama 3,5m | 0,5 kN/m |
| Rastojanje među konzolama 4,0m | 0,4 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 13,4126 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 13,4126 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (4)
Objašnjenja (4)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
Br.art.
SGR 105 150 A2
3000
150
105
130
6
6003623
SGR 105 200 A2
3000
200
105
175
6
6003625
SGR 105 300 A2
3000
300
105
268
6
6003627
SGR 105 400 A2
3000
400
105
363
6
6003629
SGR 105 500 A2
3000
500
105
459
6
6003631
SGR 105 600 A2
3000
600
105
554
6
6003633
Širina
Korisni presek
SGR 105 150 A2
Br.art.
6003623
Dužina
3000
Širina
150
Visina
105
Korisni presek
130
Prečnik žice
6
SGR 105 200 A2
Br.art.
6003625
Dužina
3000
Širina
200
Visina
105
Korisni presek
175
Prečnik žice
6
SGR 105 300 A2
Br.art.
6003627
Dužina
3000
Širina
300
Visina
105
Korisni presek
268
Prečnik žice
6
SGR 105 400 A2
Br.art.
6003629
Dužina
3000
Širina
400
Visina
105
Korisni presek
363
Prečnik žice
6
SGR 105 500 A2
Br.art.
6003631
Dužina
3000
Širina
500
Visina
105
Korisni presek
459
Prečnik žice
6
SGR 105 600 A2
Br.art.
6003633
Dužina
3000
Širina
600
Visina
105
Korisni presek
554
Prečnik žice
6
