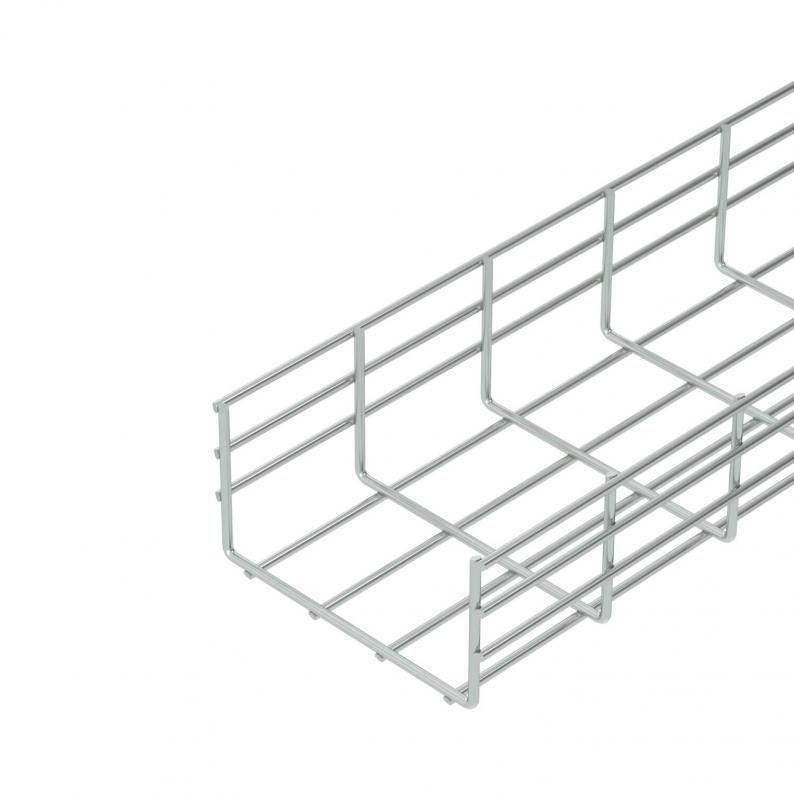

Mrežasti nosač kablova za velika opterećenja SGR 105 G
Tip SGR 105 200 G
Br.art. 6002612
EAN 4012196397914
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis

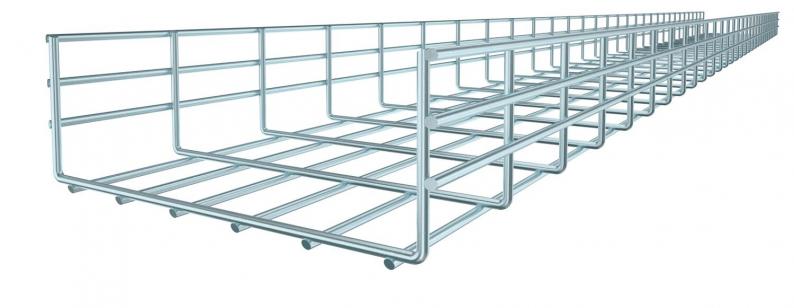

Mrežasti regal od tačkasto zavarenih čeličnih žica, bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Dimenzije otvora na mreži iznose 50 x 100 mm.
Tehnički podaci

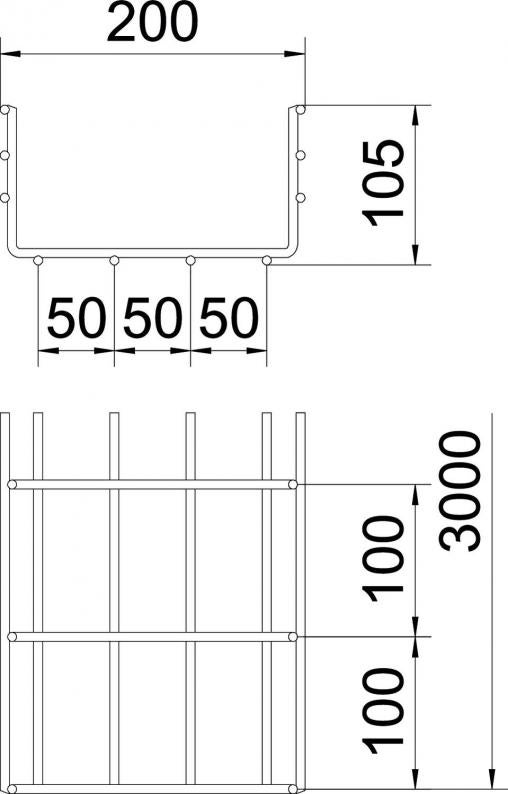

Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 105 mm |
| Dimenzija B | 200 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 175 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 17500 mm² |
| Integrisana pregrada | bez |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 6 mm |
| Dimenzija | 105x200x3000 |
| Površina | galvanski pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
Zaťaženie
| Rastojanje među konzolama 1,0m | 3,1 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 1,75 kN/m |
| Rastojanje među konzolama 2,0m | 1,15 kN/m |
| Rastojanje među konzolama 2,5m | 0,79 kN/m |
| Rastojanje među konzolama 3,0m | 0,6 kN/m |
| Rastojanje među konzolama 3,5m | 0,5 kN/m |
| Rastojanje među konzolama 4,0m | 0,4 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 5,6745 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 5,6745 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (4)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
Br.art.
SGR 105 150 G
3000
150
105
ne
130
6
6002608
SGR 105 200 G
3000
200
105
ne
175
6
6002612
SGR 105 300 G
3000
300
105
ne
268
6
6002614
SGR 105 400 G
3000
400
105
ne
363
6
6002616
SGR 105 500 G
3000
500
105
ne
459
6
6002620
SGR 105 600 G
3000
600
105
ne
554
6
6002622
