Mrežasti nosač kablova za velika opterećenja SGR 155 FT
Tip SGR 155 450 FT
Br.art. 6003695
EAN 4012195380283
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis

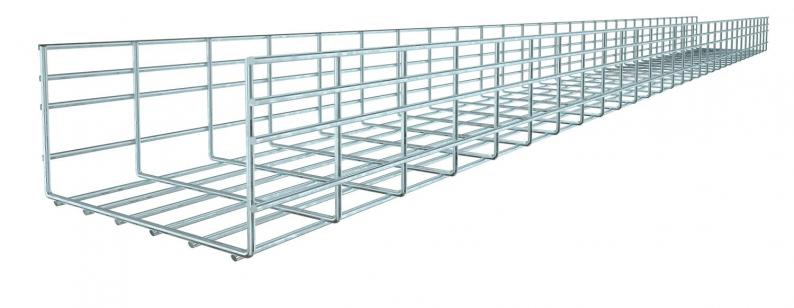

Mrežasti nosač kablova od punktirano zavarene čelične žice bočne visine 155 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Dimenzije otvora na mreži iznose 50 x 100 mm.
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 450 mm |
| Visina | 155 mm |
| Dimenzija B | 450 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 663 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 66300 mm² |
| Integrisana pregrada | bez |
| Spojnica bez vijaka | ne |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 6 mm |
| Dimenzija | 155x450x3000 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
Zaťaženie
| Rastojanje među konzolama 1,0m | 4,1 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 2,5 kN/m |
| Rastojanje među konzolama 2,0m | 1,6 kN/m |
| Rastojanje među konzolama 2,5m | 1,15 kN/m |
| Rastojanje među konzolama 3,0m | 0,95 kN/m |
| Rastojanje među konzolama 3,5m | 0,83 kN/m |
| Rastojanje među konzolama 4,0m | 0,6 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 11,1098 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 11,1098 kg CO₂e |
| Determination date of CO2 value | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (4)
Objašnjenja (4)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
Br.art.
SGR 155 300 FT
3000
300
155
ne
438
6
6003692
SGR 155 450 FT
3000
450
155
ne
663
6
6003695
SGR 155 500 FT
3000
500
155
ne
738
6
6003696
SGR 155 600 FT
3000
600
155
ne
888
6
6003698
Širina
Korisni presek
SGR 155 300 FT
Br.art.
6003692
Dužina
3000
Širina
300
Visina
155
Održavanje funkcionalnosti
ne
Korisni presek
438
Prečnik žice
6
SGR 155 450 FT
Br.art.
6003695
Dužina
3000
Širina
450
Visina
155
Održavanje funkcionalnosti
ne
Korisni presek
663
Prečnik žice
6
SGR 155 500 FT
Br.art.
6003696
Dužina
3000
Širina
500
Visina
155
Održavanje funkcionalnosti
ne
Korisni presek
738
Prečnik žice
6
SGR 155 600 FT
Br.art.
6003698
Dužina
3000
Širina
600
Visina
155
Održavanje funkcionalnosti
ne
Korisni presek
888
Prečnik žice
6
