Mrežasti nosač kablova za velika opterećenja SGR 55 G
Tip SGR 55 200 G
Br.art. 6005474
EAN 4012196397792
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis

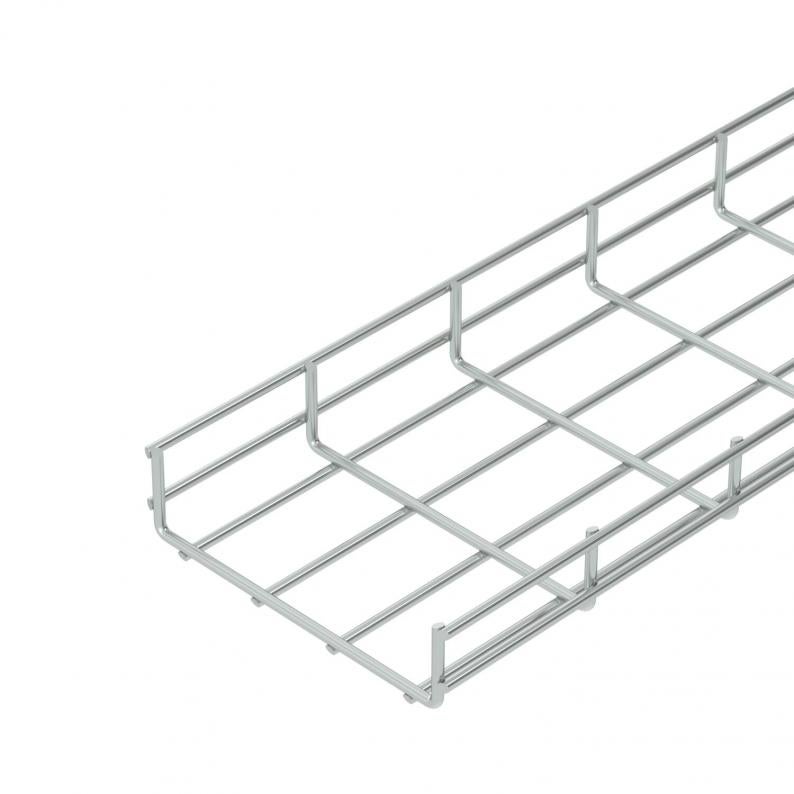

Mrežasti regal od tačkasto zavarenih čeličnih žica, bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Dimenzije otvora na mreži iznose 50 x 100 mm.
Varijanta od nerđajućeg čelika na upit.
Tehnički podaci

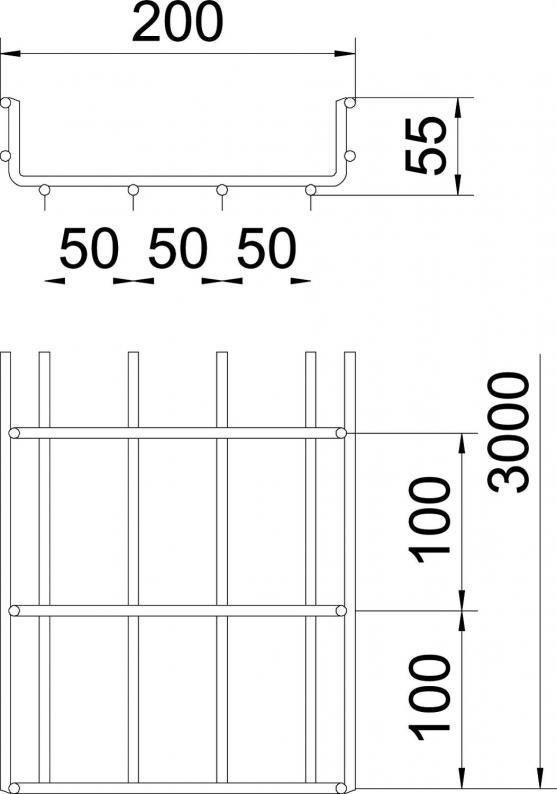

Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 55 mm |
| Dimenzija B | 200 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 87 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 8700 mm² |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 6 mm |
| Dimenzija | 55x200x3000 |
| Površina | galvanski pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
Zaťaženie
| Rastojanje među konzolama 1,0m | 2 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 1,15 kN/m |
| Rastojanje među konzolama 2,0m | 0,75 kN/m |
| Rastojanje među konzolama 3,0m | 0,4 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 4,451 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 4,451 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (4)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
Br.art.
SGR 55 100 G
3000
100
55
ne
40
6
6005470
SGR 55 200 G
3000
200
55
ne
87
6
6005474
Širina
Korisni presek
SGR 55 100 G
Br.art.
6005470
Dužina
3000
Širina
100
Visina
55
Održavanje funkcionalnosti
ne
Korisni presek
40
Prečnik žice
6
SGR 55 200 G
Br.art.
6005474
Dužina
3000
Širina
200
Visina
55
Održavanje funkcionalnosti
ne
Korisni presek
87
Prečnik žice
6
