Navojne stezaljke za nosače, sa navojem
Tip FL3-G M12 TG
Br.art. 1488090
EAN 4012195151159
Br.art. / Tip
Dužina
Širina
Visina
Maksimalna nosivost
Debljina prirubnice F min.
Debljina prirubnice F maks.
kl. PJ: 25 Komad
25Komad
Komad
Opis
S navojem.
Maks. zatezni obrtni momenat: 21 Nm
Maks. zatezni obrtni momenat: 21 Nm
Tehnički podaci

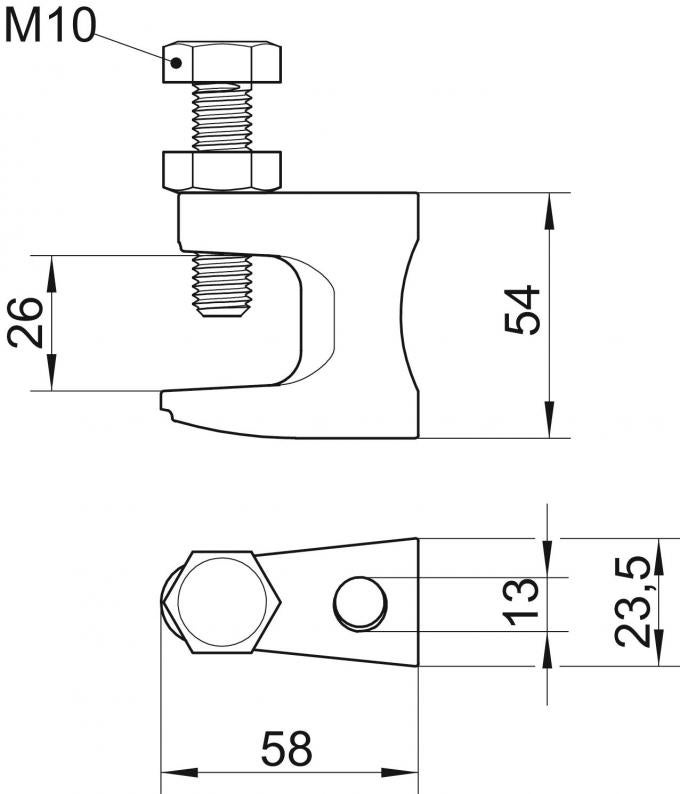

Dimenzije
| Dužina | 58 mm |
|---|---|
| Širina | 23,5 mm |
| Visina | 54 mm |
| Dimenzija L | 58 mm |
| Dimenzija B | 23,5 mm |
| Dimenzija H | 54 mm |
| Dimenzija F | 26 mm |
| Dimenzija G (mm) | M10 |
Tehnički podaci
| Metrički navoj | 12 |
|---|---|
| Zglobno | ne |
| Podesivi zglob | ne |
| Maksimalna nosivost | 3,5 kN |
| Odgovara za metričke navojne šipke | 12 |
| Maks. Zatezni momenat | 21 Nm |
| Usaglašeno sa ROHS | da |
| Vrsta pričvršćivanja | naviti |
| Vrsta priključka/komponente | Navoj |
| Debljina prirubnice F min. | 0 mm |
| Debljina prirubnice F maks. | 26 mm |
| Dimenzija | 0-26mm |
| Materijal | Temperovani liv |
| Serija proizvoda | Support clamp |
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (5)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Maksimalna nosivost
Debljina prirubnice F min.
Debljina prirubnice F maks.
Br.art.
FL1-G M8 TG
38
19
35
1,2
0
18
1488074
FL2-G M10 TG
44
21
42
2,5
0
20
1488082
FL3-G M12 TG
58
23,5
54
3,5
0
26
1488090
Dužina
Širina
Visina
Maksimalna nosivost
Debljina prirubnice F maks.
FL1-G M8 TG
Br.art.
1488074
Dužina
38
Širina
19
Visina
35
Maksimalna nosivost
1,2
Debljina prirubnice F min.
0
Debljina prirubnice F maks.
18
FL2-G M10 TG
Br.art.
1488082
Dužina
44
Širina
21
Visina
42
Maksimalna nosivost
2,5
Debljina prirubnice F min.
0
Debljina prirubnice F maks.
20
FL3-G M12 TG
Br.art.
1488090
Dužina
58
Širina
23,5
Visina
54
Maksimalna nosivost
3,5
Debljina prirubnice F min.
0
Debljina prirubnice F maks.
26
