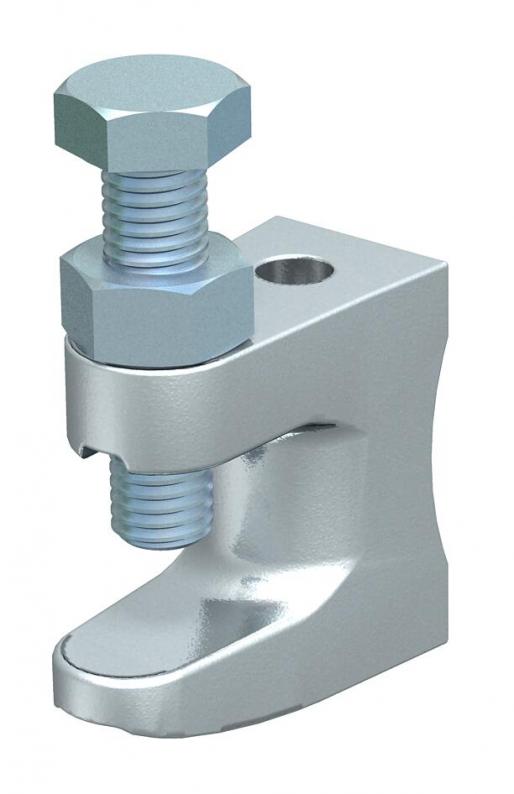

Navojne stezaljke za nosače, sa prohodnim rupama
Tip FL 3 TG
Br.art. 1488031
EAN 4012195150978
Br.art. / Tip
Dužina
Širina
Visina
Pričvrsna rupa
Navoj
Maksimalna nosivost
Debljina prirubnice F min.
Debljina prirubnice F maks.
kl. PJ: 25 Komad
25Komad
Komad
Opis
S prolaznom rupom.
Maks. zatezni obrtni momenat: 21 Nm
Maks. zatezni obrtni momenat: 21 Nm
Tehnički podaci

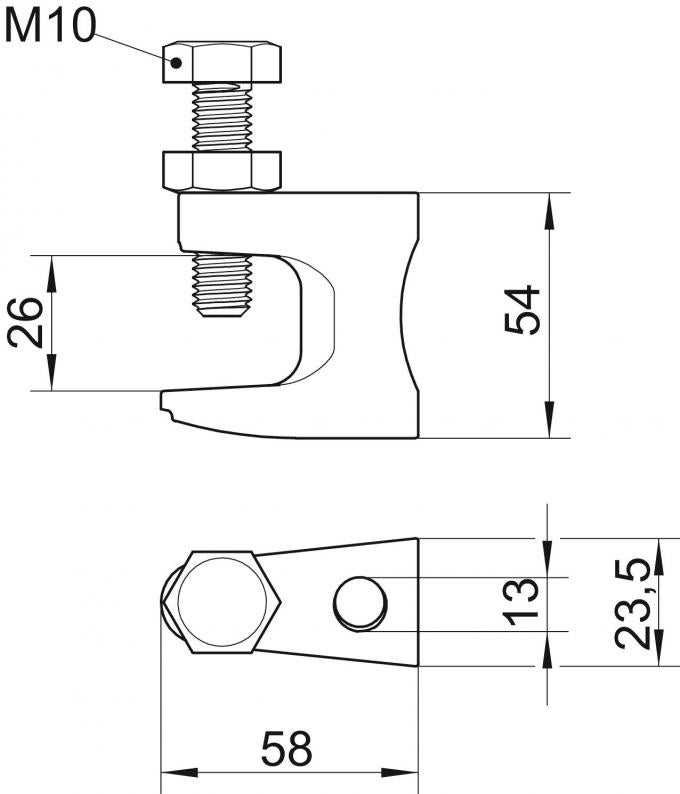

Dimenzije
| Dužina | 58 mm |
|---|---|
| Širina | 23,5 mm |
| Visina | 54 mm |
| Dimenzija L | 58 mm |
| Dimenzija B | 23,5 mm |
| Dimenzija H | 54 mm |
| Dimenzija F | 26 mm |
| Dimenzija G (mm) | M10 |
| Dimenzija D | 13 mm |
Tehnički podaci
| Pričvrsna rupa | 13 mm |
|---|---|
| Metrički navoj | 10 |
| Navoj | M10 |
| Zglobno | ne |
| Podesivi zglob | ne |
| Maksimalna nosivost | 3,5 kN |
| Maks. Zatezni momenat | 21 Nm |
| Usaglašeno sa ROHS | da |
| Vrsta pričvršćivanja | naviti |
| Vrsta priključka/komponente | Rupa |
| Debljina prirubnice F min. | 0 mm |
| Debljina prirubnice F maks. | 26 mm |
| Dimenzija | 0-26mm |
| Materijal | Temperovani liv |
| Serija proizvoda | Support clamp |
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (5)
Slike proizvoda (3)
Varijante
Tip
Dužina
Širina
Visina
Pričvrsna rupa
Navoj
Maksimalna nosivost
Debljina prirubnice F min.
Debljina prirubnice F maks.
Br.art.
FL 1 TG
38
19
35
9
M8
1,2
0
18
1488015
FL 2 TG
44
21
42
11
M10
2,5
0
20
1488023
FL 3 TG
58
23,5
54
13
M10
3,5
0
26
1488031
Dužina
Širina
Visina
Pričvrsna rupa
Navoj
Maksimalna nosivost
Debljina prirubnice F maks.
FL 1 TG
Br.art.
1488015
Dužina
38
Širina
19
Visina
35
Pričvrsna rupa
9
Navoj
M8
Maksimalna nosivost
1,2
Debljina prirubnice F min.
0
Debljina prirubnice F maks.
18
FL 2 TG
Br.art.
1488023
Dužina
44
Širina
21
Visina
42
Pričvrsna rupa
11
Navoj
M10
Maksimalna nosivost
2,5
Debljina prirubnice F min.
0
Debljina prirubnice F maks.
20
FL 3 TG
Br.art.
1488031
Dužina
58
Širina
23,5
Visina
54
Pričvrsna rupa
13
Navoj
M10
Maksimalna nosivost
3,5
Debljina prirubnice F min.
0
Debljina prirubnice F maks.
26
