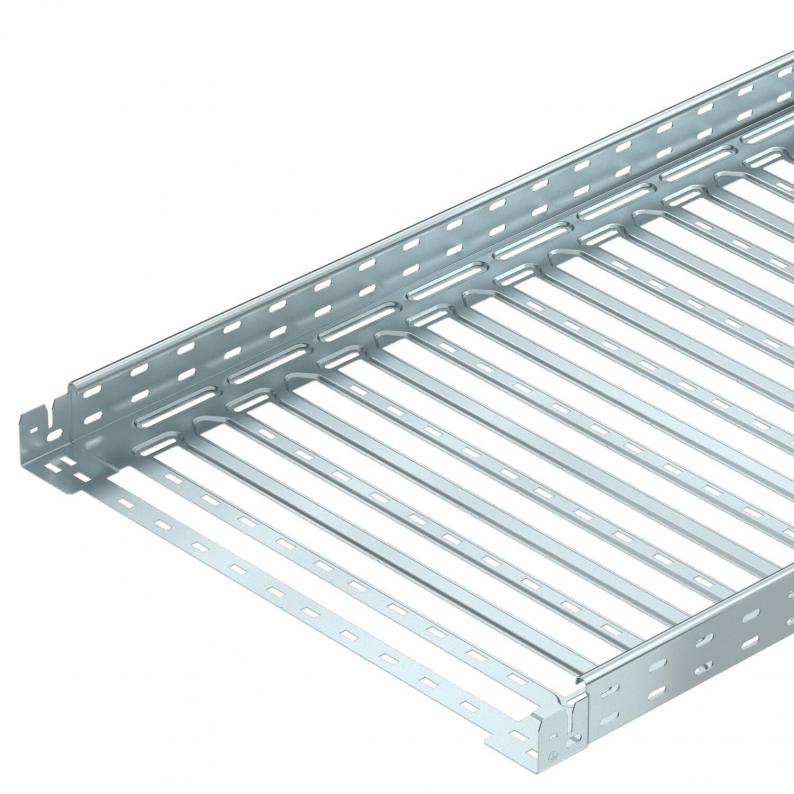

Nosač kablova MKS-Magic® 60 FS
Tip MKSM 660 FS
Br.art. 6059012
EAN 4012195829980
Br.art. / Tip
Dužina
Širina
Visina
Debljina lima
kl. PJ: 3 m
3m
m
Opis
Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina perforiranog nosača kablova iznosi 3.000 mm.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine kablovskih nosača 200 mm sa 30% perforacije, prema VdS smernici 2092 pogodnoj za upotrebu u sistemima prskalica.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine kablovskih nosača 200 mm sa 30% perforacije, prema VdS smernici 2092 pogodnoj za upotrebu u sistemima prskalica.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
Tehnički podaci
Dimenzije
| Dužina | 3050 mm |
|---|---|
| Širina | 600 mm |
| Visina | 60 mm |
| Dimenzija y | 562 mm |
| Dimenzija L | 480 mm |
| Dimenzija B | 600 mm |
| Dimenzija x | 496 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 358 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 35800 mm² |
| Sa poklopcem | ne |
| Usaglašeno sa ROHS | da |
| Dimenzija | 60x600x3050 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Primena sistema za raspršivanje | da |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | MKSM Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 1,5 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 1 kN/m |
| Rastojanje među konzolama 2,5m | 0,7 kN/m |
| NEMA klasa opterećenja | 8A |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 13,349 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 13,349 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Boja
Br.art.
MKSM 610 FS
3050
100
60
ne
1
hladno pocinkovano
Čelik
cink
6059000
MKSM 620 FS
3050
200
60
ne
1
hladno pocinkovano
Čelik
cink
6059004
MKSM 630 FS
3050
300
60
ne
1
hladno pocinkovano
Čelik
cink
6059006
MKSM 640 FS
3050
400
60
ne
1
hladno pocinkovano
Čelik
cink
6059008
MKSM 650 FS
3050
500
60
ne
1
hladno pocinkovano
Čelik
cink
6059010
MKSM 660 FS
3050
600
60
ne
1
hladno pocinkovano
Čelik
cink
6059012
Širina
MKSM 610 FS
Br.art.
6059000
Dužina
3050
Širina
100
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
MKSM 620 FS
Br.art.
6059004
Dužina
3050
Širina
200
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
MKSM 630 FS
Br.art.
6059006
Dužina
3050
Širina
300
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
MKSM 640 FS
Br.art.
6059008
Dužina
3050
Širina
400
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
MKSM 650 FS
Br.art.
6059010
Dužina
3050
Širina
500
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
MKSM 660 FS
Br.art.
6059012
Dužina
3050
Širina
600
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
