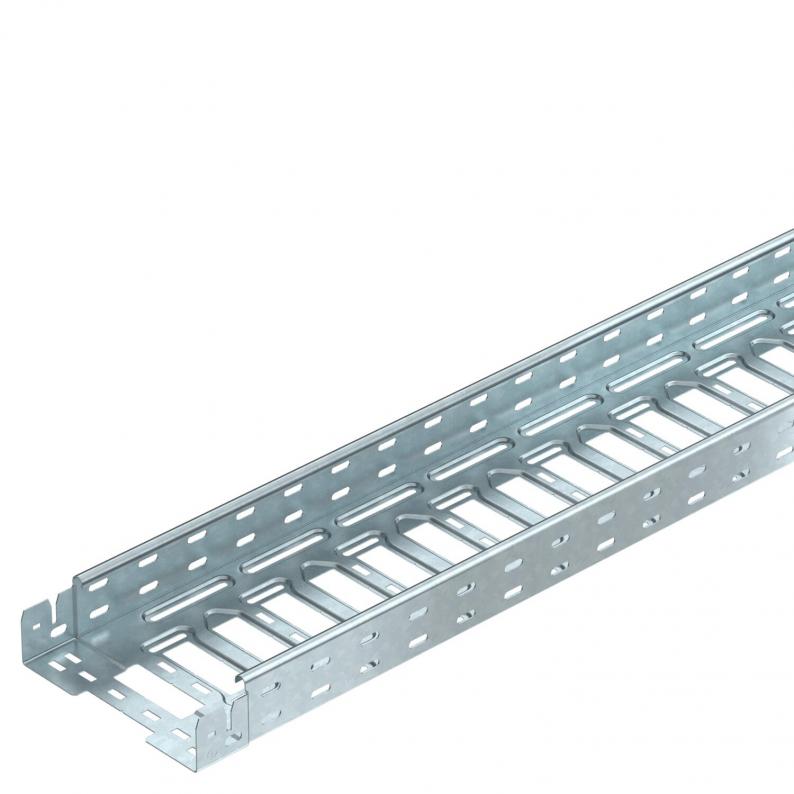

Nosač kablova MKS-Magic® 60 FT
Tip MKSM 620 FT
Br.art. 6059022
EAN 4012195830047
Br.art. / Tip
Dužina
Širina
Visina
Debljina lima
kl. PJ: 3 m
3m
m
Opis
Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
Tehnički podaci
Dimenzije
| Dužina | 3050 mm |
|---|---|
| Širina | 200 mm |
| Visina | 60 mm |
| Dimenzija y | 162 mm |
| Dimenzija L | 80 mm |
| Dimenzija B | 200 mm |
| Dimenzija x | 96 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 118 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 11800 mm² |
| Sa poklopcem | ne |
| Usaglašeno sa ROHS | da |
| Dimenzija | 60x200x3050 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Primena sistema za raspršivanje | da |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | MKSM Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 1,5 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 1,1 kN/m |
| Rastojanje među konzolama 2,5m | 0,7 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 6,2139 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 6,2139 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Boja
Br.art.
MKSM 610 FT
3050
100
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059018
MKSM 620 FT
3050
200
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059022
MKSM 630 FT
3050
300
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059025
MKSM 640 FT
3050
400
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059027
MKSM 650 FT
3050
500
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059029
MKSM 660 FT
3050
600
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059032
Širina
MKSM 610 FT
Br.art.
6059018
Dužina
3050
Širina
100
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
MKSM 620 FT
Br.art.
6059022
Dužina
3050
Širina
200
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
MKSM 630 FT
Br.art.
6059025
Dužina
3050
Širina
300
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
MKSM 640 FT
Br.art.
6059027
Dužina
3050
Širina
400
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
MKSM 650 FT
Br.art.
6059029
Dužina
3050
Širina
500
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
MKSM 660 FT
Br.art.
6059032
Dužina
3050
Širina
600
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
