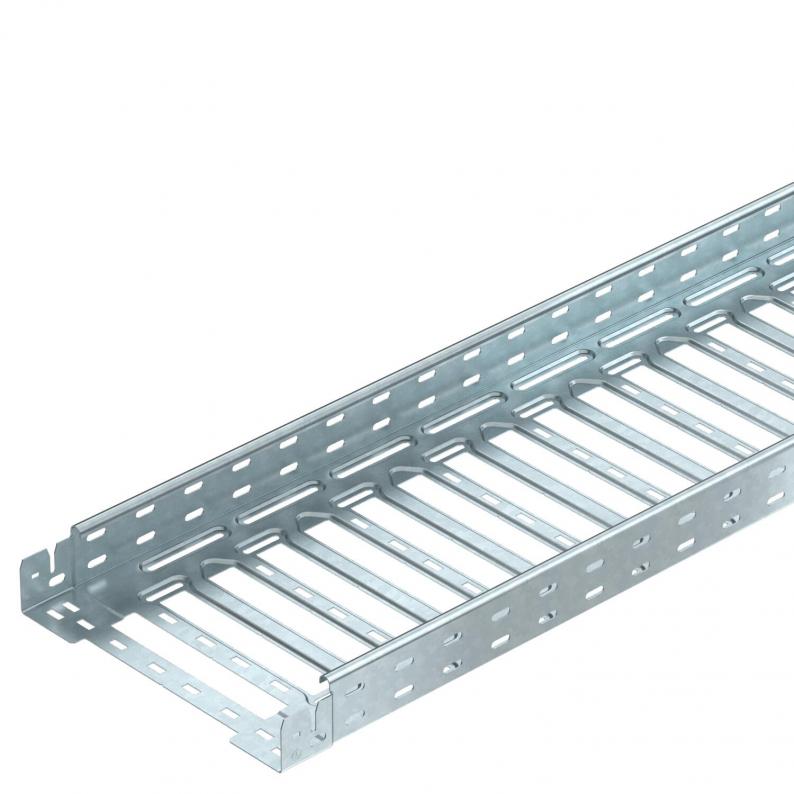

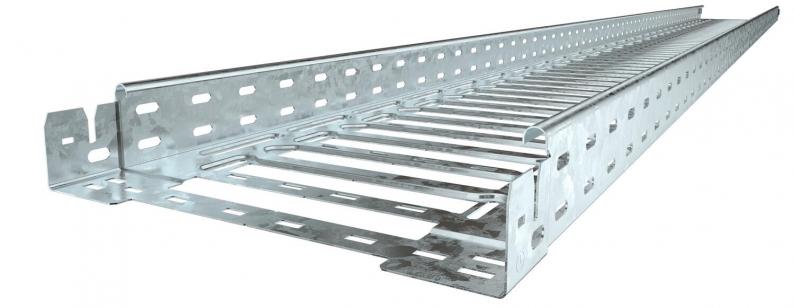

Nosač kablova MKS-Magic® 60 FT
Tip MKSM 630 FT
Br.art. 6059025
EAN 4012195830085
Br.art. / Tip
Dužina
Širina
Visina
Debljina lima
kl. PJ: 3 m
3m
m
Opis
Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
Tehnički podaci
Dimenzije
| Dužina | 3050 mm |
|---|---|
| Širina | 300 mm |
| Visina | 60 mm |
| Dimenzija y | 262 mm |
| Dimenzija L | 180 mm |
| Dimenzija B | 300 mm |
| Dimenzija x | 196 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 178 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 17800 mm² |
| Sa poklopcem | ne |
| Usaglašeno sa ROHS | da |
| Dimenzija | 60x300x3050 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Primena sistema za raspršivanje | da |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | MKSM Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 1,5 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 1 kN/m |
| Rastojanje među konzolama 2,5m | 0,7 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 7,8593 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 7,8593 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Boja
Br.art.
MKSM 610 FT
3050
100
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059018
MKSM 620 FT
3050
200
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059022
MKSM 630 FT
3050
300
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059025
MKSM 640 FT
3050
400
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059027
MKSM 650 FT
3050
500
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059029
MKSM 660 FT
3050
600
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6059032
