Nosač kablova MKS-Magic® 85 FS
Tip MKSM 850 FS
Br.art. 6059090
EAN 4012195830399
Br.art. / Tip
Dužina
Širina
Visina
Debljina lima
kl. PJ: 3 m
3m
m
Opis
Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
Tehnički podaci

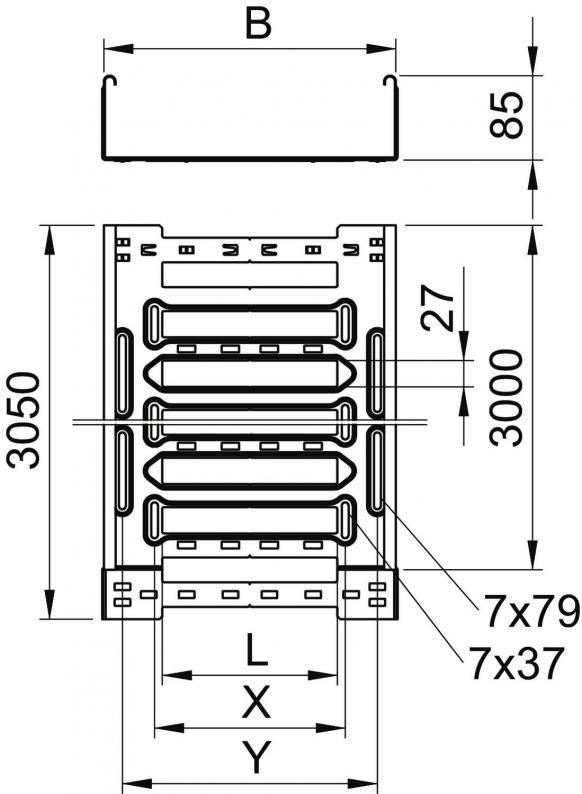

Dimenzije
| Dužina | 3050 mm |
|---|---|
| Širina | 500 mm |
| Visina | 85 mm |
| Dimenzija y | 462 mm |
| Dimenzija L | 380 mm |
| Dimenzija B | 500 mm |
| Dimenzija x | 396 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 423 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 42300 mm² |
| Sa poklopcem | ne |
| Usaglašeno sa ROHS | da |
| Dimenzija | 85x500x3050 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Primena sistema za raspršivanje | da |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | MKSM Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 1,4 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 1,1 kN/m |
| Rastojanje među konzolama 2,5m | 0,85 kN/m |
| NEMA klasa opterećenja | 8A |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 12,4585 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 12,4585 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Boja
Br.art.
MKSM 810 FS
3050
100
85
ne
1
hladno pocinkovano
Čelik
cink
6059080
MKSM 820 FS
3050
200
85
ne
1
hladno pocinkovano
Čelik
cink
6059084
MKSM 830 FS
3050
300
85
ne
1
hladno pocinkovano
Čelik
cink
6059086
MKSM 840 FS
3050
400
85
ne
1
hladno pocinkovano
Čelik
cink
6059088
MKSM 850 FS
3050
500
85
ne
1
hladno pocinkovano
Čelik
cink
6059090
MKSM 860 FS
3050
600
85
ne
1
hladno pocinkovano
Čelik
cink
6059092
Širina
MKSM 810 FS
Br.art.
6059080
Dužina
3050
Širina
100
Visina
85
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
MKSM 820 FS
Br.art.
6059084
Dužina
3050
Širina
200
Visina
85
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
MKSM 830 FS
Br.art.
6059086
Dužina
3050
Širina
300
Visina
85
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
MKSM 840 FS
Br.art.
6059088
Dužina
3050
Širina
400
Visina
85
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
MKSM 850 FS
Br.art.
6059090
Dužina
3050
Širina
500
Visina
85
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
MKSM 860 FS
Br.art.
6059092
Dužina
3050
Širina
600
Visina
85
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
