Nosač kablova RKS-Magic® 60 FS
Tip RKSM 615 FS
Br.art. 6047630
EAN 4012195391197
Br.art. / Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
kl. PJ: 3 m
3m
m
Opis

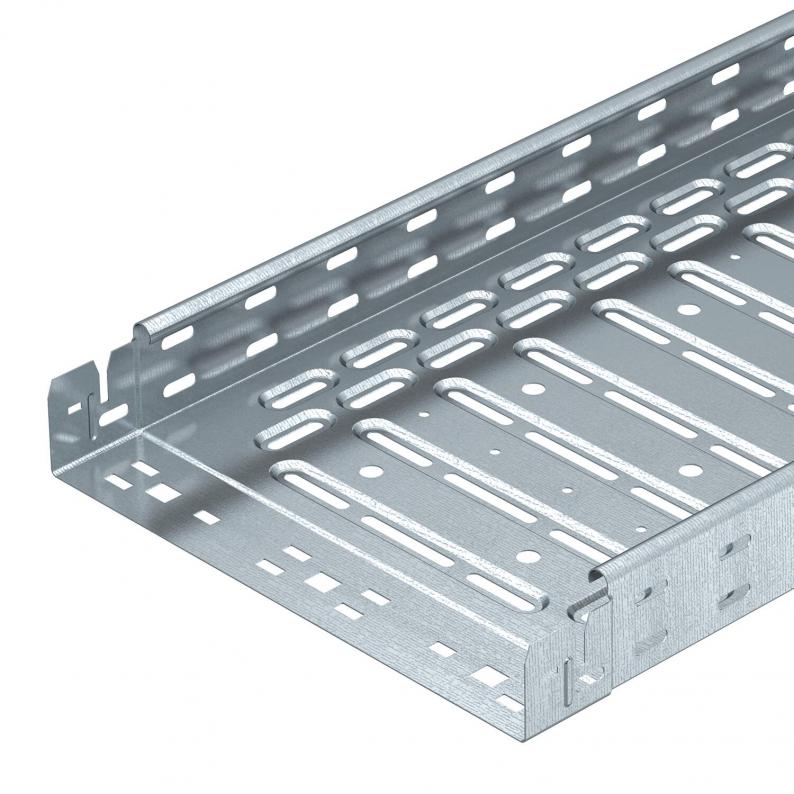

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina perforiranog nosača kablova iznosi 3.000 mm.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Perforacija za direktno kačenje navoja šipke ima prečnik od 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Perforacija za direktno kačenje navoja šipke ima prečnik od 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
Tehnički podaci
Dimenzije
| Dužina | 3050 mm |
|---|---|
| Širina | 150 mm |
| Visina | 60 mm |
| Dimenzija y | 100 mm |
| Dimenzija B | 150 mm |
| Dimenzija x | 50 mm |
Tehnički podaci
| Održavanje funkcionalnosti | da |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 88 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 0,75 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 8800 mm² |
| Sa poklopcem | ne |
| Usaglašeno sa ROHS | da |
| Podna perforacija | 1 |
| Dimenzija | 60x150x3050 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od požara | Održavanje funkcionalnosti noseće konstrucije specifične za kablove, Primena protivpožarnih prekrivača |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | RKSM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 1,2 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 1 kN/m |
| Rastojanje među konzolama 2,0m | 0,6 kN/m |
| Rastojanje među konzolama 2,5m | 0,4 kN/m |
| NEMA klasa opterećenja | 8AA |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 3,8283 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 3,8283 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (4)
Objašnjenja (5)
Sertifikati (5)
Uputstva i pomoć (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Boja
Br.art.
RKSM 610 FS
3050
100
60
da
0,75
hladno pocinkovano
Čelik
cink
6047611
RKSM 615 FS
3050
150
60
da
0,75
hladno pocinkovano
Čelik
cink
6047630
RKSM 620 FS
3050
200
60
da
0,75
hladno pocinkovano
Čelik
cink
6047638
RKSM 630 FS
3050
300
60
da
0,75
hladno pocinkovano
Čelik
cink
6047654
RKSM 640 FS
3050
400
60
da
0,9
hladno pocinkovano
Čelik
cink
6047689
RKSM 650 FS
3050
500
60
ne
0,9
hladno pocinkovano
Čelik
cink
6047719
RKSM 660 FS
3050
600
60
ne
0,9
hladno pocinkovano
Čelik
cink
6047735
Širina
Održavanje funkcionalnosti
Debljina lima
RKSM 610 FS
Br.art.
6047611
Dužina
3050
Širina
100
Visina
60
Održavanje funkcionalnosti
da
Debljina lima
0,75
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
RKSM 615 FS
Br.art.
6047630
Dužina
3050
Širina
150
Visina
60
Održavanje funkcionalnosti
da
Debljina lima
0,75
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
RKSM 620 FS
Br.art.
6047638
Dužina
3050
Širina
200
Visina
60
Održavanje funkcionalnosti
da
Debljina lima
0,75
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
RKSM 630 FS
Br.art.
6047654
Dužina
3050
Širina
300
Visina
60
Održavanje funkcionalnosti
da
Debljina lima
0,75
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
RKSM 640 FS
Br.art.
6047689
Dužina
3050
Širina
400
Visina
60
Održavanje funkcionalnosti
da
Debljina lima
0,9
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
RKSM 650 FS
Br.art.
6047719
Dužina
3050
Širina
500
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
0,9
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
RKSM 660 FS
Br.art.
6047735
Dužina
3050
Širina
600
Visina
60
Održavanje funkcionalnosti
ne
Debljina lima
0,9
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
