Nosač kablova RKS-Magic® 60 FT
Tip RKSM 650 FT
Br.art. 6047720
EAN 4012195903963
Br.art. / Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
kl. PJ: 3 m
3m
m
Opis

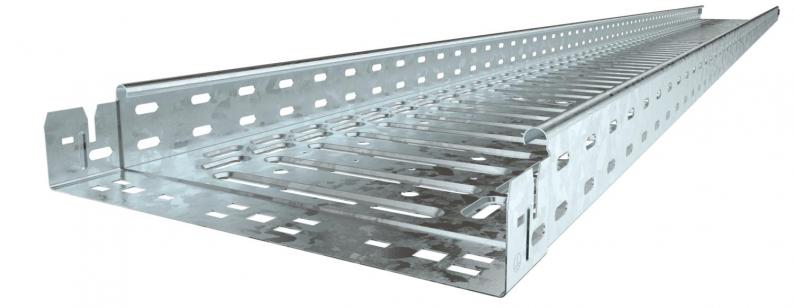

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina perforiranog nosača kablova iznosi 3.000 mm.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Perforacija za direktno kačenje navoja šipke ima prečnik od 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Perforacija za direktno kačenje navoja šipke ima prečnik od 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
Tehnički podaci
Dimenzije
| Dužina | 3050 mm |
|---|---|
| Širina | 500 mm |
| Visina | 60 mm |
| Dimenzija y | 450 mm |
| Dimenzija B | 500 mm |
| Dimenzija t | 300 mm |
| Dimenzija x | 400 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 298 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 29800 mm² |
| Sa poklopcem | ne |
| Usaglašeno sa ROHS | da |
| Podna perforacija | 1,00 |
| Dimenzija | 60x500x3050 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | RKSM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 2,1 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 1,35 kN/m |
| Rastojanje među konzolama 2,0m | 0,9 kN/m |
| Rastojanje među konzolama 2,5m | 0,6 kN/m |
| NEMA klasa opterećenja | 8AA |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 11,9302 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 11,9302 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (4)
Objašnjenja (5)
Sertifikati (2)
Uputstva i pomoć (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Boja
Br.art.
RKSM 610 FT
3050
100
60
da
1
vruće pocinkano utapanjem
Čelik
cink
6047612
RKSM 615 FT
3050
150
60
da
1
vruće pocinkano utapanjem
Čelik
cink
6047631
RKSM 620 FT
3050
200
60
da
1
vruće pocinkano utapanjem
Čelik
cink
6047639
RKSM 630 FT
3050
300
60
da
1
vruće pocinkano utapanjem
Čelik
cink
6047655
RKSM 640 FT
3050
400
60
da
1
vruće pocinkano utapanjem
Čelik
cink
6047690
RKSM 650 FT
3050
500
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6047720
RKSM 660 FT
3050
600
60
ne
1
vruće pocinkano utapanjem
Čelik
cink
6047736
