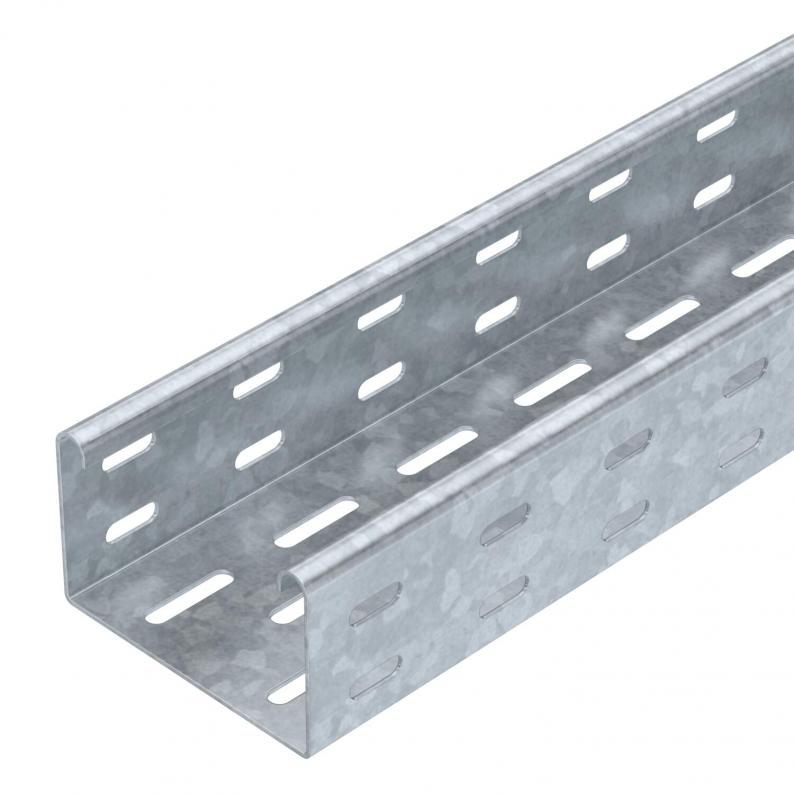

Nosač kablova SKS 60 FT

Nosač kablova SKS 60 FT

Tip SKS 610 FT
Br.art. 6056636
EAN 4012196389957
Prikaži sve varijante
Br.art. / Tip
Dužina
Širina
Održavanje funkcionalnosti
Debljina lima

kl. PJ: 3 m

m

Opis

SKS 60 = Sistem nosača kablova za velika opterećenja bočne visine 60 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Nosač kablova tipa SKS može da se koristi i za održavanje funkcionalnosti. Za dodatne informacije pogledati BSS- vatrootporni sistemi.

  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Tehnički podaci

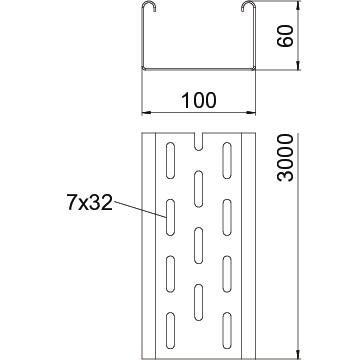

Dimenzije

Dužina3000 mm
Širina100 mm
Visina60 mm
Dimenzija B100 mm
Dimension W100 mm

Tehnički podaci

Održavanje funkcionalnostida
Bočne perforacijeda
Varijanta spojnicebez spojnice
Izvedba-za velike rasponene
Korisni presek58 cm²
Nerđajući čelik, nagriženne
Debljina lima1,5 mm
Montažna perforacija u poduda
NATO otvorne
Korisni presek5800 mm²
Sa poklopcemne
Dimenzije60 x 100
Usaglašeno sa ROHSda
Dimenzija60x100x3000
Površinavruće pocinkano utapanjem
MaterijalČelik
Bojacink
Zaštita od požaraOdržavanje funkcionalnosti standardne noseće konstrukcije
Tip testa opterećenja prema IEC 61537Tip II
Vrsta spojnice sistema nosača kablovazašrafljeno
Serija proizvodaSKS Series

Zaťaženie

Rastojanje među konzolama 1,5m2,65 kN/m
Rastojanje među konzolama 2,0m1,8 kN/m
Rastojanje među konzolama 2,5m1,15 kN/m
Rastojanje među konzolama 3,0m0,5 kN/m
Dijagram opterećenja Nosač kablova tipa SKS 60

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije6,2499 kg CO2e / 1 Metar
CO₂ Footprint (GWP)6,2499 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Sistemski pribor

Br.art. 6067603

Brza spojnica FT
Tip
RLVK 60 FT

kl. PJ: 10 Komad

Komad

Br.art. 7070306

Prag DD
Tip
SSLB 100 DD

kl. PJ: 20 Komad

Komad

Tip
DRL 100 FT

kl. PJ: 3 m

m

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (5)
Sertifikati (2)
Uputstva i pomoć (4)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)

Varijante

Širina
Održavanje funkcionalnosti
SKS 610 FT
Br.art.
6056636
Dužina
3000
Širina
100
Održavanje funkcionalnosti
da
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
SKS 615 FT
Br.art.
6056644
Dužina
3000
Širina
150
Održavanje funkcionalnosti
da
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
SKS 620 FT
Br.art.
6056652
Dužina
3000
Širina
200
Održavanje funkcionalnosti
da
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik

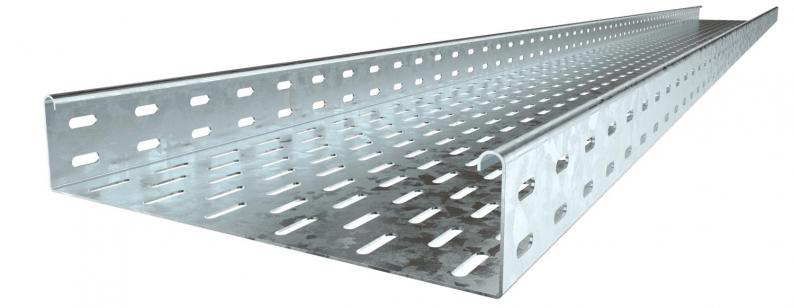

SKS 630 FT
Br.art.
6056679
Dužina
3000
Širina
300
Održavanje funkcionalnosti
da
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
SKS 640 FT
Br.art.
6056695
Dužina
3000
Širina
400
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
SKS 650 FT
Br.art.
6056717
Dužina
3000
Širina
500
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
SKS 660 FT
Br.art.
6056733
Dužina
3000
Širina
600
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
SKS 605 FT
Br.art.
6056634
Dužina
3000
Širina
50
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
