Nosač kablova SKS-Magic® 110 FS
Tip SKSM 110 FS
Br.art. 6059614
EAN 4012195829560
Br.art. / Tip
Dužina
Širina
Visina
Debljina lima
kl. PJ: 3 m
3m
m
Opis

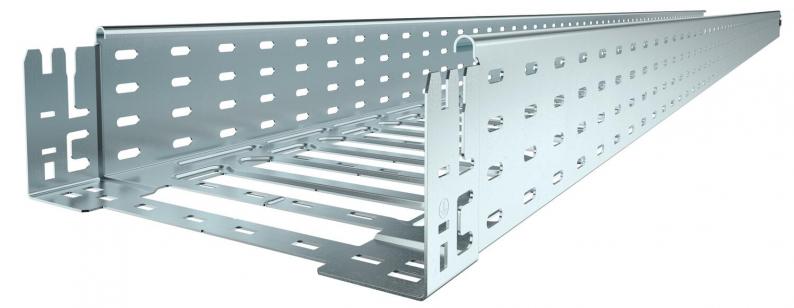

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
Tehnički podaci
Dimenzije
| Dužina | 3050 mm |
|---|---|
| Širina | 100 mm |
| Visina | 110 mm |
| Dimenzija y | 62 mm |
| Dimenzija L | 30 mm |
| Dimenzija B | 100 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 108 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 10800 mm² |
| Sa poklopcem | ne |
| Usaglašeno sa ROHS | da |
| Dimenzija | 110x100x3050 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | SKSM Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 3 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 2,57 kN/m |
| Rastojanje među konzolama 2,5m | 2,14 kN/m |
| Rastojanje među konzolama 3,0m | 1,7 kN/m |
| Rastojanje među konzolama 3,5m | 1,25 kN/m |
| Rastojanje među konzolama 4,0m | 0,8 kN/m |
| NEMA klasa opterećenja | 8C |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 9,2837 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 9,2837 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Boja
Br.art.
SKSM 110 FS
3050
100
110
ne
1,5
hladno pocinkovano
Čelik
cink
6059614
SKSM 120 FS
3050
200
110
ne
1,5
hladno pocinkovano
Čelik
cink
6059618
SKSM 130 FS
3050
300
110
ne
1,5
hladno pocinkovano
Čelik
cink
6059620
SKSM 140 FS
3050
400
110
ne
1,5
hladno pocinkovano
Čelik
cink
6059622
SKSM 150 FS
3050
500
110
ne
1,5
hladno pocinkovano
Čelik
cink
6059624
SKSM 160 FS
3050
600
110
ne
1,5
hladno pocinkovano
Čelik
cink
6059626
Širina
SKSM 110 FS
Br.art.
6059614
Dužina
3050
Širina
100
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
SKSM 120 FS
Br.art.
6059618
Dužina
3050
Širina
200
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
SKSM 130 FS
Br.art.
6059620
Dužina
3050
Širina
300
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
SKSM 140 FS
Br.art.
6059622
Dužina
3050
Širina
400
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
SKSM 150 FS
Br.art.
6059624
Dužina
3050
Širina
500
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
SKSM 160 FS
Br.art.
6059626
Dužina
3050
Širina
600
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
