Nosač kablova za velike raspone WKSG 110 FS
Tip WKSG 120 FS
Br.art. 6098111
EAN 4012196351435
Br.art. / Tip
Dužina
Širina
Debljina lima
kl. PJ: 6 m
6m
m
Opis

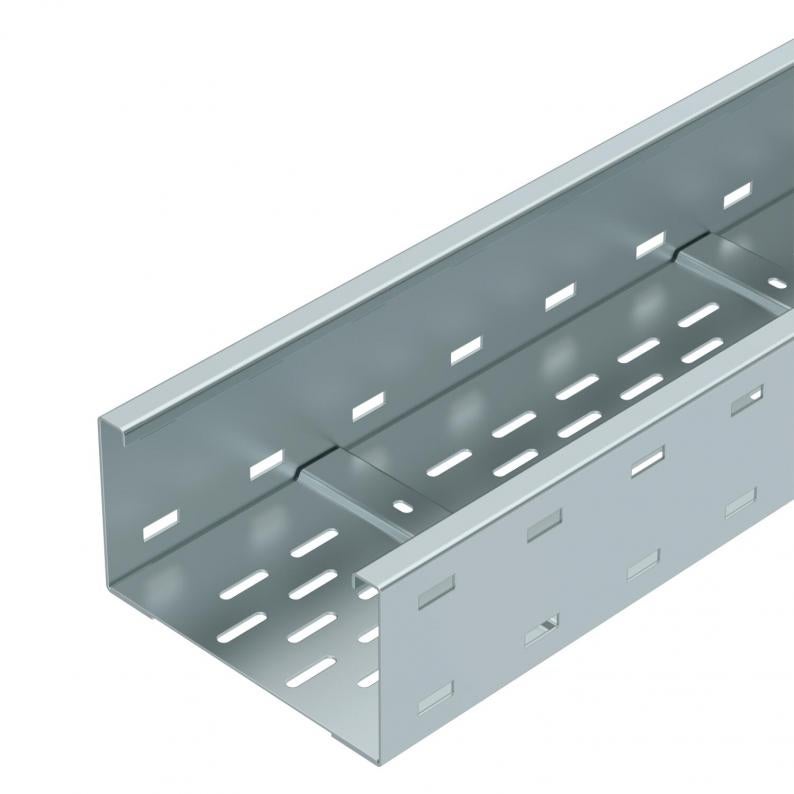

Sistem nosača kablova za velike raspone, perforiran, bočna visina 110 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Prave spojnice tipa WRVL 110 naručuju se posebno, po potrebi.
Tehnički podaci
Dimenzije
| Dužina | 6000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 110 mm |
| Dimenzija L | 6000 mm |
| Dimenzija B | 200 mm |
| Dimenzija H | 10 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | da |
| Korisni presek | 202 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 2 mm |
| Montažna perforacija u podu | da |
| Korisni presek | 20200 mm² |
| Dimenzije | 200 x 110 |
| Usaglašeno sa ROHS | da |
| Dimenzija | 110x200x6000 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Korisna dužina | 6000 mm |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
| Serija proizvoda | WKSG Series |
Zaťaženie
| Rastojanje među konzolama 3,0m | 2,5 kN/m |
|---|---|
| Rastojanje među konzolama 3,5m | 2,01 kN/m |
| Rastojanje među konzolama 4,0m | 1,6 kN/m |
| Rastojanje među konzolama 4,5m | 1,32 kN/m |
| Rastojanje među konzolama 5,0m | 1,1 kN/m |
| Rastojanje među konzolama 6,0m | 0,75 kN/m |
| Rastojanje među konzolama 7,0m | 0,45 kN/m |
| Rastojanje među konzolama 8,0m | 0,2 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 16,8236 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 16,8236 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Širina
Održavanje funkcionalnosti
Debljina lima
Br.art.
WKSG 120 FS
6000
200
ne
2
6098111
WKSG 130 FS
6000
300
ne
2
6098115
WKSG 140 FS
6000
400
ne
2
6098119
WKSG 150 FS
6000
500
ne
2
6098123
WKSG 160 FS
6000
600
ne
2
6098127
Širina
WKSG 120 FS
Br.art.
6098111
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 130 FS
Br.art.
6098115
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 140 FS
Br.art.
6098119
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 150 FS
Br.art.
6098123
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 160 FS
Br.art.
6098127
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina lima
2
