Obujmica za uzemljenje tip 952
Tip 952 Z 1
Br.art. 5052114
EAN 4012195386957
Br.art. / Tip
Dimenzija X
Dimenzija A
Zatezna oblast D min.
Zatezna oblast D maks.
kl. PJ: 5 Komad
5Komad
Komad
Opis
• za cevi 1/2 - 2 cola odn. Ø 11,5-60 mm
• priklj. mogućnosti: Provodnici 16-70 mm² odn. kružni provodnici do Rd 10 sa lajsnom od nerđajućeg čelika koja ne može da se izgubi
• sa 2 vijka sa šestouglom glavom M6 x 16 i 2 vijka sa šestouglom glavom M8 x 20 od čelika, toplo pocinkovani
• gornji deo obujmice sa izlivenim steznim mestom od livenog cinka, donji deo obujmice od čelika, toplo pocinkovan
• priklj. mogućnosti: Provodnici 16-70 mm² odn. kružni provodnici do Rd 10 sa lajsnom od nerđajućeg čelika koja ne može da se izgubi
• sa 2 vijka sa šestouglom glavom M6 x 16 i 2 vijka sa šestouglom glavom M8 x 20 od čelika, toplo pocinkovani
• gornji deo obujmice sa izlivenim steznim mestom od livenog cinka, donji deo obujmice od čelika, toplo pocinkovan
Tehnički podaci

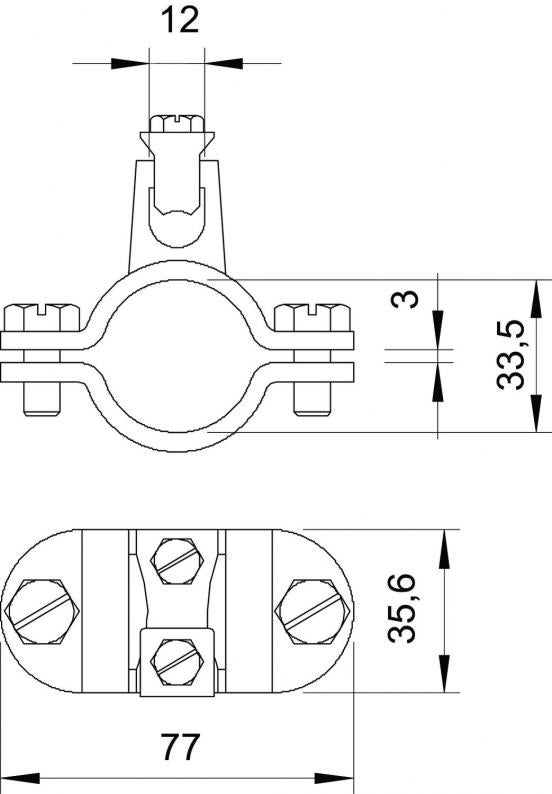

Dimenzije
| Dimenzija X | 3 mm |
|---|---|
| Dimenzija A | 77 mm |
| Dimenzija D | 33,5 mm |
Tehnički podaci
| Zatezna oblast D | 1 |
|---|---|
| Broj provodnika | 1 |
| Prečnik kabla koji se priključuje min. | 16 mm² |
| Prečnik kabla koji se priključuje maks. | 70 mm² |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 30,5 mm |
| Zatezna oblast D maks. | 33,5 mm |
| Dimenzija | 1" |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,8798 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,8798 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Slike proizvoda (2)
Varijante
Tip
Dimenzija X
Dimenzija A
Zatezna oblast D min.
Zatezna oblast D maks.
Br.art.
952 Z 1/2
3
65
18,5
21,5
5052076
952 Z 3/4
3
71
24
27
5052092
952 Z 1
3
77
30,5
33,5
5052114
952 Z 1 1/4
3
87
39,5
42,5
5052130
952 Z 1 1/2
3
94
45,5
48,5
5052157
952 Z 2
3
105
57
60
5052181
Dimenzija A
Zatezna oblast D min.
Zatezna oblast D maks.
952 Z 1/2
Br.art.
5052076
Dimenzija X
3
Dimenzija A
65
Zatezna oblast D min.
18,5
Zatezna oblast D maks.
21,5
952 Z 3/4
Br.art.
5052092
Dimenzija X
3
Dimenzija A
71
Zatezna oblast D min.
24
Zatezna oblast D maks.
27
952 Z 1
Br.art.
5052114
Dimenzija X
3
Dimenzija A
77
Zatezna oblast D min.
30,5
Zatezna oblast D maks.
33,5
952 Z 1 1/4
Br.art.
5052130
Dimenzija X
3
Dimenzija A
87
Zatezna oblast D min.
39,5
Zatezna oblast D maks.
42,5
952 Z 1 1/2
Br.art.
5052157
Dimenzija X
3
Dimenzija A
94
Zatezna oblast D min.
45,5
Zatezna oblast D maks.
48,5
952 Z 2
Br.art.
5052181
Dimenzija X
3
Dimenzija A
105
Zatezna oblast D min.
57
Zatezna oblast D maks.
60
