Odvodnik prenapona 3-polni + NPE
Tip MC 50-B 3+1
Br.art. 5096878
EAN 4012195077084
Br.art. / Tip
5096878 / MC 50-B 3+1
kl. PJ: 1 Komad
1Komad
Komad
Opis

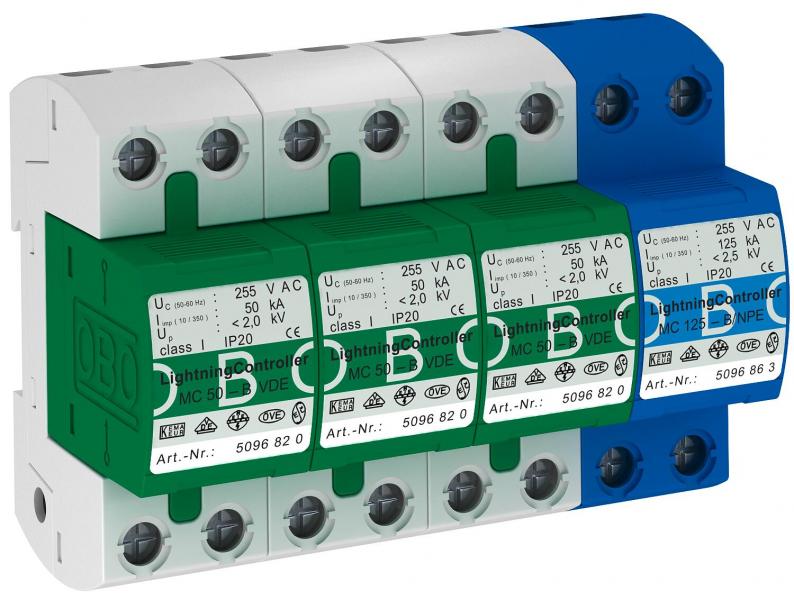

LightningController-set, 4-polni, za primenu u TN-S i TT mrežama:
Kompletno konfekcioniran i spreman za priključak, sastoji se od:
MC 50-B VDE: odvodnika prenapona tipa 1 prema EN 61643-11 za interfejs 0 na 1 (LPZ) u skladu sa konceptom zona gromobranske zaštite prema IEC 61312-1 odn.
DIN VDE 0185-305.
MC 125-B/NPE: N-PE-iskrište tipa 1 prema IEC 61643 za primenu u TN-S i TT-sistemima.
• Odgovara VDN-AR-N 4100
• Gornji i donji deo, utični gornji deo
• Kapacitet odvođenja 50 kA (10/350 µs) po polu
• Zaštitni nivo < 2,0 kV
• Sa samogašenjem sekundarne struje 25 kA Ipeak
• Sa utičnim kapama za obeležavanje priključaka
• Zatvoreno, neizduvno iskrište: primena moguća i u uobičajenim kućištima razdelnika
Primer primene: industrijska postoijenja; odvodnik prenapona prema VDN-AR-N 4100 za oblast predbrojača.
Kompletno konfekcioniran i spreman za priključak, sastoji se od:
MC 50-B VDE: odvodnika prenapona tipa 1 prema EN 61643-11 za interfejs 0 na 1 (LPZ) u skladu sa konceptom zona gromobranske zaštite prema IEC 61312-1 odn.
DIN VDE 0185-305.
MC 125-B/NPE: N-PE-iskrište tipa 1 prema IEC 61643 za primenu u TN-S i TT-sistemima.
• Odgovara VDN-AR-N 4100
• Gornji i donji deo, utični gornji deo
• Kapacitet odvođenja 50 kA (10/350 µs) po polu
• Zaštitni nivo < 2,0 kV
• Sa samogašenjem sekundarne struje 25 kA Ipeak
• Sa utičnim kapama za obeležavanje priključaka
• Zatvoreno, neizduvno iskrište: primena moguća i u uobičajenim kućištima razdelnika
Primer primene: industrijska postoijenja; odvodnik prenapona prema VDN-AR-N 4100 za oblast predbrojača.
Tehnički podaci
Dimenzije
| Dužina | 100 mm |
|---|---|
| Širina | 140 mm |
| Visina | 69 mm |
Tehnički podaci
| Oblik mreže | ostalo |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | nema |
| Vrsta zaštite | IP20 |
| Udarni napon (10/350) [ukupno] | 125 kA |
| Varijanta ispitana na eksplozije | ne |
| Ispitna klasa tip 1 | da |
| Daljinska signalizacija | ne |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Udarni napon (10/350 μs) | 50 kA |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 50 kA |
| Varijanta polova | 3+N/PE |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 500 |
| Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže | 25 kA |
| Varijanta | 3+NPE |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 85 °C |
| SPD prema IEC 61643-1 | klasa I |
| SPD prema EN 61643-11 | Tip 1 |
| LPZ | 0→1 |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 10 kA |
| Otpornost na kratak spoj | 25 kA |
| Kontaktno vreme | <100 ns |
| Maksimalni preventivni osigurač | 500 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 85 °C |
| Dimenzija | 255V |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 125 kA |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 10 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 50 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 8,6668 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 8,6668 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
