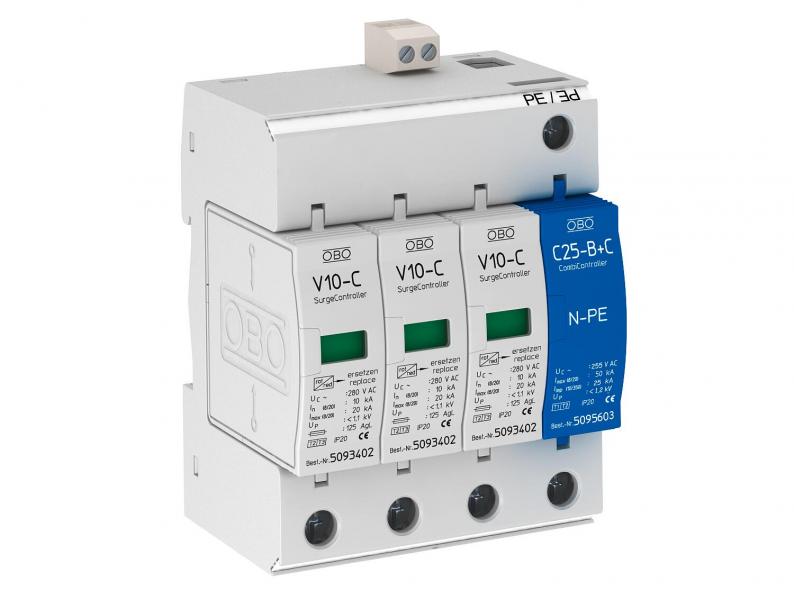

Odvodnik prenapona V10 3-polni + NPE sa daljinskom signalizacijom 280 V
Tip V10-C 3+NPE+FS
Br.art. 5094931
EAN 4012195363941
Br.art. / Tip
5094931 / V10-C 3+NPE+FS
Vrsta zaštite
IP20
Največi trajni napon AC
280 V
Varijanta polova
3+N/PE
kl. PJ: 1 Komad
1Komad
Komad
Opis
Odvodnik prenapona tipa 2+3
• Kompletna jedinica, sastoji se od donjeg i donjeg dela, montirana i spremna za priključak
• Primenjivo u TN-S i TT mrežnim sistemima
• Sa termičkim i dinamičkim rastavnim sistemom
• Sa optičkim indikatorom kvara
• Verzija ...-FS sa daljinskom signalizacijom, kontaktom zatvarača bez potencijala, za nadzor funkcije
• Visoka provodljivost struje uz dug vek trajanja
• Obeleženi priključci
Primeri primene: Stambene zgrade, porodične kuće
• Kompletna jedinica, sastoji se od donjeg i donjeg dela, montirana i spremna za priključak
• Primenjivo u TN-S i TT mrežnim sistemima
• Sa termičkim i dinamičkim rastavnim sistemom
• Sa optičkim indikatorom kvara
• Verzija ...-FS sa daljinskom signalizacijom, kontaktom zatvarača bez potencijala, za nadzor funkcije
• Visoka provodljivost struje uz dug vek trajanja
• Obeleženi priključci
Primeri primene: Stambene zgrade, porodične kuće
Tehnički podaci
Tehnički podaci
| Oblik mreže | ostalo |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 10 kA |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 30 kA |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Največi trajni napon AC | 280 V |
| Nominalna struja odvođenja (8/20 µs) | 10 kA |
| Varijanta polova | 3+N/PE |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 125 |
| Oblik mreže TN | da |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa II+III |
| SPD prema EN 61643-11 | tip 2+3 |
| LPZ | 1→3 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 20 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 125 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 280V |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 40 kA |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 2,1974 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 2,1974 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
