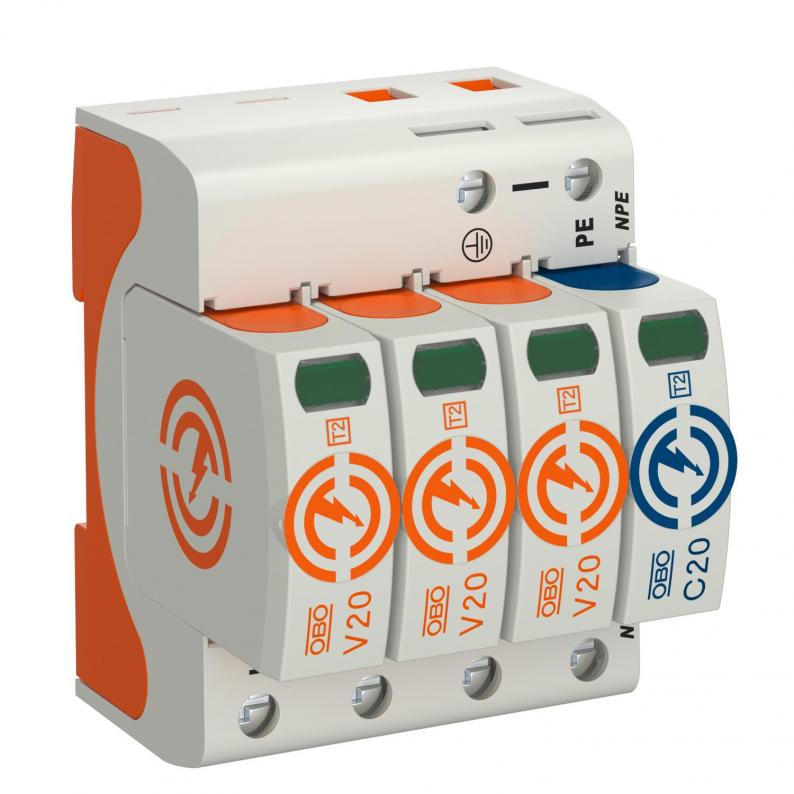

Odvodnik prenapona V20, 3-polni+NPE 280 V
Tip V20-3+NPE-280
Br.art. 5095253
EAN 4012196161331
Br.art. / Tip
Največi trajni napon AC
Varijanta polova
kl. PJ: 1 Komad
1Komad
Komad
Opis
Odvodnik prenapona tip 2
• Za prenaponsku zaštitu-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu preko efikasnih varistora
• Modularni utični odvodnik sa razdvojnikom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom kod vibracija i kodiranjem napona
• Plastika UL 94 V-0
• FS varijante imaju kontakt invertera bez potencijala za daljinsku signalizaciju
Primena: Izjednačavanje potencijala u glavnim i podrazdelnicima.
• Za prenaponsku zaštitu-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu preko efikasnih varistora
• Modularni utični odvodnik sa razdvojnikom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom kod vibracija i kodiranjem napona
• Plastika UL 94 V-0
• FS varijante imaju kontakt invertera bez potencijala za daljinsku signalizaciju
Primena: Izjednačavanje potencijala u glavnim i podrazdelnicima.
Tehnički podaci

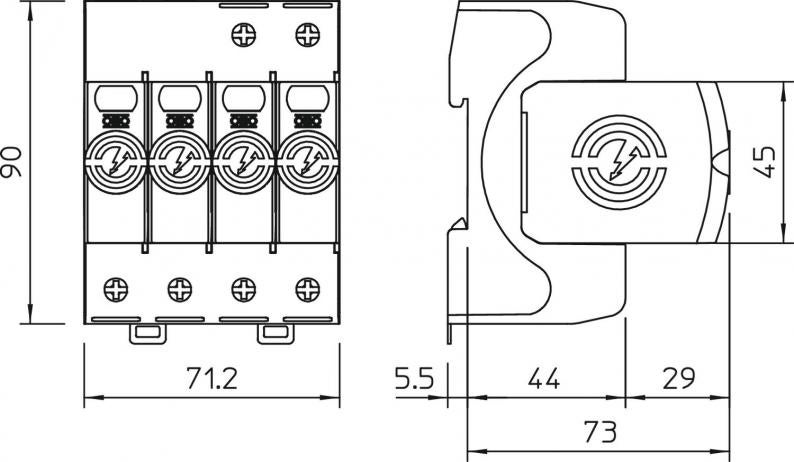

Dimenzije
| Dužina | 78,5 mm |
|---|---|
| Širina | 71,2 mm |
| Visina | 90 mm |
Tehnički podaci
| Broj el. polova | 4 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (L-N) | 280 V |
| Najviša vrednost trajnog napona (N-PE) | 255 V |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 20 kA |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 40 kA |
| Materijal kućišta | PA UL 94 V-0 |
| Maksimalna udarna struja odvođenja (8/20 μs) [L-N] | 40 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] | 60 kA |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Integrisani predosigurač | ne |
| Prag zaštite [L-N] | ≤1,3 |
| Največi trajni napon AC | 280 V |
| Nominalna struja odvođenja (8/20 µs) | 20 kA |
| Varijanta polova | 3+N/PE |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 160 A gL/gG |
| Preostali napon [L-N] @ 5 kA | 1 kV |
| Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže | 50 kA eff |
| Preostali napon [L-N] @ 1 kA | 0,8 kV |
| TOV-napon [L-N] - withstand mode - 5 s | 335 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 440 V |
| TOV-napon [N-PE] - withstand mode - 200 ms | 1200 V |
| SPD prema UL 1449 | Tip 4 |
| Minimalno rastojanje | 1,5 mm |
| Dozvole | VDE, KEMA, UL, ÖVE |
| Otporno na kratak spoj | da |
| Oblik mreže TN | da |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| Obrtni momenat | 4 Nm |
| SPD prema IEC 61643-1 | klasa II |
| SPD prema EN 61643-11 | Tip 2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 40 kA |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 0,1 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 160 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 280V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| Prečnik fleksibilnog provodnika (tankožilni) min. | 1,5 mm² |
|---|---|
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 35 mm² |
| Odvodna struja (8/20 µs) [ukupna] | 60 kA |
| Prečnik fleksibilnog provodnika (tankožilni) min. | 16 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 2 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 1,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 16 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2 AWG |
| Zajednički prag zaštite [L-PE] | 1,5 kV |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 1,7718 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,7718 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (4)
Objašnjenja (2)
Sertifikati (3)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Varijante
Tip
Vrsta zaštite
Največi trajni napon AC
Varijanta polova
Br.art.
V20-1+NPE-280
IP20
280
1+N/PE
5095251
V20-3+NPE-280
IP20
280
3+N/PE
5095253
