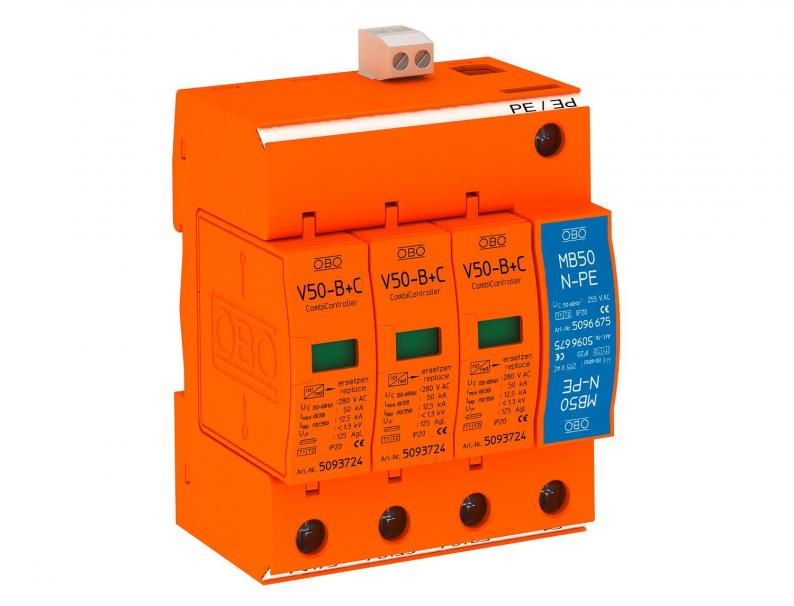

Odvodnik struje groma i prenapona 3-polni + NPE sa daljinskom signalizacijom
Tip V50-B+C 3+NPE+FS
Br.art. 5093662
EAN 4012195425137
Br.art. / Tip
Največi trajni napon AC
Varijanta polova
kl. PJ: 1 Komad
1Komad
Komad
Opis
Kombinovani odvodnik, odvodnik prenapona i struje groma tipa 1+2 prema DIN EN 61643-11.
• Za izjednačavanje potencijala kod atmosferskog pražnjenja prema VDE 0185-305 (IEC 62305)
• Kapacitet struje pražnjenja 12,5 kA (10/350)
• Univerzalno pogodan za TN i TT sisteme
• Sa kućištem sa terminalom za više konekcija
• Kompletna jedinica, koja se sastoji od kućišta i uloška, prethodno sastavljena i spremna za povezivanje
• Odvodnik, koji se može priključiti sa uređajem za dinamičko iskopčavanje
• Sa optičkim prikazom funkcija
• Nivo zaštite <1,3 kV
• Kapsulirani odvodnici varistorskog cinkovog oksida, za upotrebu u razvodnim tablama
• Označene veze
• FS varijanta sa kontaktom za daljinsku signalizaciju (bespotencijalni kontakt)
Primena: Izjednačavanje potencijala za zaštitu od groma u zgradama takođe sa spoljnom zaštitom od groma klase III i IV i u komercijalno dostupnim razvodnim tablama.
* Komplet = gornji i donji deo
• Za izjednačavanje potencijala kod atmosferskog pražnjenja prema VDE 0185-305 (IEC 62305)
• Kapacitet struje pražnjenja 12,5 kA (10/350)
• Univerzalno pogodan za TN i TT sisteme
• Sa kućištem sa terminalom za više konekcija
• Kompletna jedinica, koja se sastoji od kućišta i uloška, prethodno sastavljena i spremna za povezivanje
• Odvodnik, koji se može priključiti sa uređajem za dinamičko iskopčavanje
• Sa optičkim prikazom funkcija
• Nivo zaštite <1,3 kV
• Kapsulirani odvodnici varistorskog cinkovog oksida, za upotrebu u razvodnim tablama
• Označene veze
• FS varijanta sa kontaktom za daljinsku signalizaciju (bespotencijalni kontakt)
Primena: Izjednačavanje potencijala za zaštitu od groma u zgradama takođe sa spoljnom zaštitom od groma klase III i IV i u komercijalno dostupnim razvodnim tablama.
* Komplet = gornji i donji deo
Tehnički podaci
Tehnički podaci
| Broj el. polova | 3 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (N-PE) | 255 V |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 30 kA |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 50 kA |
| Udarni napon (10/350) [ukupno] | 50 kA |
| Daljinska signalizacija | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Integrisani predosigurač | ne |
| Udarni napon (10/350 μs) | 12,5 kA |
| Prag zaštite [L-N] | ≤1,3 |
| Največi trajni napon AC | 280 V |
| Nominalna struja odvođenja (8/20 µs) | 30 kA |
| Varijanta polova | 3+N/PE |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 125 |
| Varijanta | 3+NPE + FS |
| Oblik mreže DC | ne |
| Oblik mreže IT | ne |
| Oblik mreže TN | da |
| Oblik mreže TN-C | ne |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Oblik mreže, ostali | ne |
| Usaglašeno sa ROHS | izuzeto |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| LPZ | 0→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 50 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 125 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 280V |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 50 kA |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 1,8227 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,8227 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
