Podna kutija GES9-3B sa lučnom ručkom
Tip GES9-3B U 1019
Br.art. 7405081
EAN 4012196460533
Br.art. / Tip
Debljina podne obloge
Boja
kl. PJ: 1 Komad
1Komad
Komad
Opis
Kutija uređaja sa lučnom drškom za do 12 Modul 45-pojedinačnih uređaja u 3 univerzalna nosača UT4, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.
Kružni žleb podne obloge u preklopnom poklopcu predpodešen na 5 mm, po potrebi podesiv na 10 mm.
Podna kutija sa lučnom ručkom, 3-struka, za ugradnju montažog nosača MT9. Mogu da se instaliraju 3 poklopca modela APMT5. Kružni žleb podne obloge u preklopnom poklopcu pretpodešen na 5 mm, po potrebi podesiv na 10 mm.
Kružni žleb podne obloge u preklopnom poklopcu predpodešen na 5 mm, po potrebi podesiv na 10 mm.
Podna kutija sa lučnom ručkom, 3-struka, za ugradnju montažog nosača MT9. Mogu da se instaliraju 3 poklopca modela APMT5. Kružni žleb podne obloge u preklopnom poklopcu pretpodešen na 5 mm, po potrebi podesiv na 10 mm.
Primenljiva i do 9 instalaciona uređaja sa 50icom centralnom pločom.
Tehnički podaci

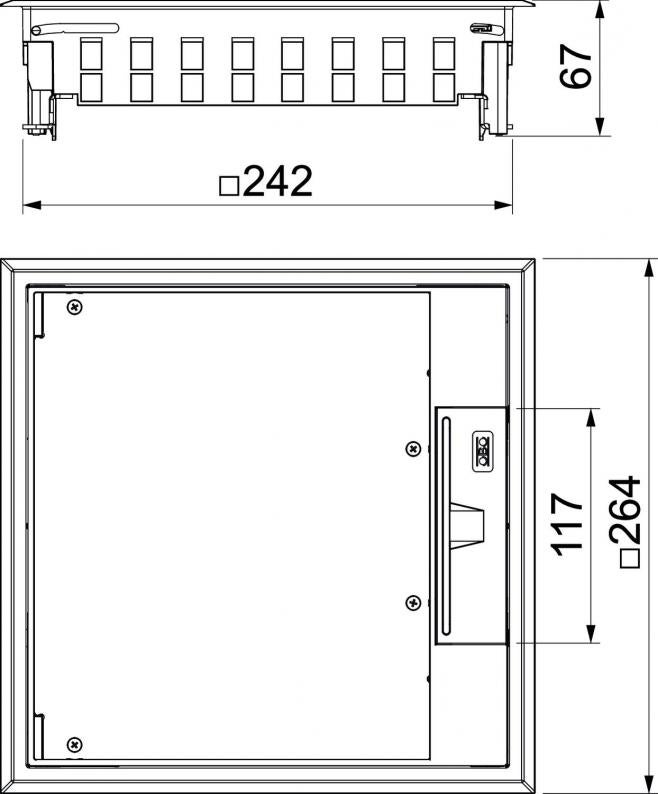

Dimenzije
| Dužina | 264 mm |
|---|---|
| Širina | 264 mm |
| Visina | 67 mm |
Tehnički podaci
| Visina poda min. | 73 mm |
|---|---|
| Debljina podne obloge | 5 mm |
| Namenjeno za podne kanale ispod betonske košuljice | da |
| Namenjeno za zatvorene podne kanale | ne |
| Broj uređaja koji mogu da se ugrade | 12 |
| Mogućnost ugradnje zaptivke | ne |
| Dužina ugradne dimenzije | 244 mm |
| Širina ugradne dimenzije | 244 mm |
| Pogoduje za podni kanal | da |
| Pogoduje za ugradnju u ošupljene podove | da |
| Pogoduje za ugradnju u duple podove | da |
| Održavanje poda | suvo |
| Varijanta okvira | Zaštitni ram tepiha |
| Broj kutija za uređaje | 3 |
| Pogoduje za mokro održavanje | ne |
| Ugradna dubina | 73 mm |
| Sa izrezom za podnu oblogu | da |
| Zaštitni ram za podnu oblogu | da |
| Varijanta izlaza za provodnik | Okretni izlaz za kabal |
| Nosač uređaja za montažu kutija za uređaje | da |
| Stepen zaštite IK-kod | IK08 |
| Tip ugradnog sistema | UT4 |
| Varijanta za velika opterećenja | ne |
| Nominalna veličina za ugradne jedinice | 9 |
| Dozvole | VDE |
| Vrsta zaštite (IP) u korišćenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorišćenom stanju | IP40 |
| Vertikalno opterećenje, mala površina | do 3.000 N |
| Vertikalno opterećenje, velika površina | do 5.000 N |
| Varijanta | kvadratno |
| Mehanizam otvaranja | Lučna ručka |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 8 mm |
| Zatezna oblast D maks. | 76 mm |
| Dimenzija | 264x264x67 |
| Materijal | Poliamid |
| Boja | sivo-bež; RAL 1019 |
| Floor covering thickness max. | 10 mm |
| Serija proizvoda | GES |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 6,2588 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 6,2588 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
UT4 45 4
7408727
kl. PJ: 1 Komad
1Komad
Komad
Tip
UT4 45 4
kl. PJ: 1 Komad
1Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (3)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Varijante
Tip
Debljina podne obloge
Nominalna veličina za ugradne jedinice
Mehanizam otvaranja
Boja
Br.art.
GES9-3B U 7011
5
9
Lučna ručka
čelično siva; RAL 7011
7405077
GES9-3B U 9011
5
9
Lučna ručka
grafitno crno; RAL 9011
7405079
GES9-3B U 1019
5
9
Lučna ručka
sivo-bež; RAL 1019
7405081
Boja
GES9-3B U 7011
Br.art.
7405077
Debljina podne obloge
5
Nominalna veličina za ugradne jedinice
9
Mehanizam otvaranja
Lučna ručka
Boja
čelično siva; RAL 7011
GES9-3B U 9011
Br.art.
7405079
Debljina podne obloge
5
Nominalna veličina za ugradne jedinice
9
Mehanizam otvaranja
Lučna ručka
Boja
grafitno crno; RAL 9011
GES9-3B U 1019
Br.art.
7405081
Debljina podne obloge
5
Nominalna veličina za ugradne jedinice
9
Mehanizam otvaranja
Lučna ručka
Boja
sivo-bež; RAL 1019
