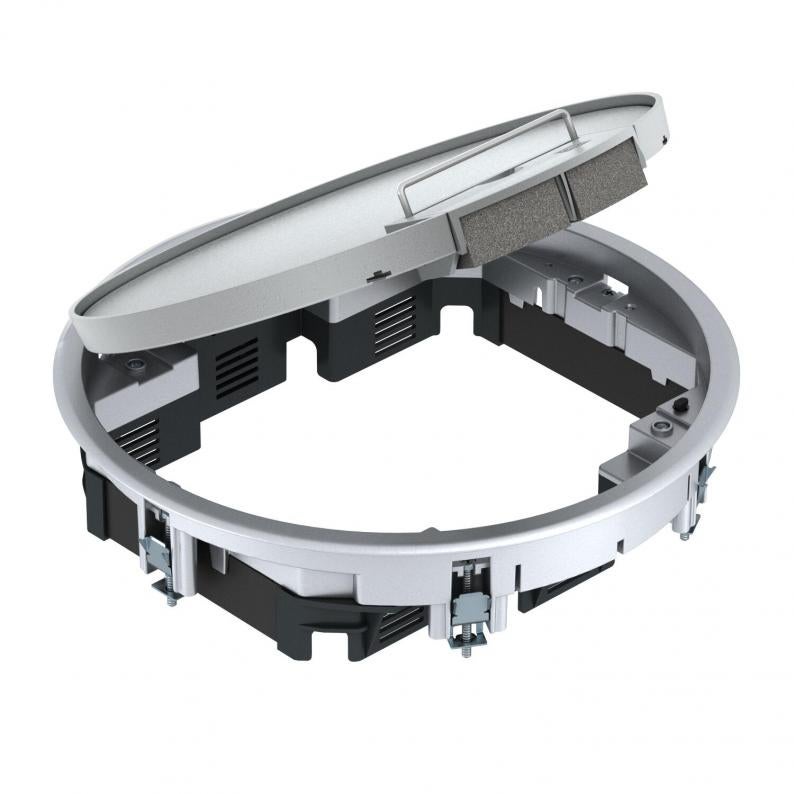

Podna kutija GESRA7/10 sa lučnom ručkom
Tip GESRA7 10U
Br.art. 7405544
EAN 4012195104261
Br.art. / Tip
7405544 / GESRA7 10U
Debljina podne obloge
5 mm
kl. PJ: 1 Komad
1Komad
Komad
Opis
Podna kutija sa lučnom drškom za do 10 Modul 45-pojedinačnih uređaja u 2 univerzalna nosača UT3 i jednom UT4, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.
Izlaz za kabl od poliamida RAL 9011 Udubljenje podne obloge u poklopcu sa šarkama od 5 mm. Uklanjanjem sloja za ispunu, udubljenje podne obloge se povećava na 10 mm.
Izlaz za kabl od poliamida RAL 9011 Udubljenje podne obloge u poklopcu sa šarkama od 5 mm. Uklanjanjem sloja za ispunu, udubljenje podne obloge se povećava na 10 mm.
Primenljiva i do 7 instalaciona uređaja sa 50icom centralnom pločom.
Tehnički podaci
Tehnički podaci
| Visina poda min. | 78 mm |
|---|---|
| Debljina podne obloge | 5 mm |
| Namenjeno za podne kanale ispod betonske košuljice | da |
| Broj uređaja koji mogu da se ugrade | 10 |
| Mogućnost ugradnje zaptivke | ne |
| Ugradni prečnik | 275 |
| Pogoduje za podni kanal | da |
| Pogoduje za ugradnju u ošupljene podove | da |
| Pogoduje za ugradnju u duple podove | da |
| Održavanje poda | suvo |
| Varijanta okvira | Zaštitni ram tepiha |
| Broj kutija za uređaje | 3 |
| Pogoduje za mokro održavanje | ne |
| Ugradna dubina | 78 mm |
| Spoljašnji prečnik | 294 mm |
| Sa izrezom za podnu oblogu | da |
| Zaštitni ram za podnu oblogu | da |
| Varijanta izlaza za provodnik | Okretni izlaz za kabal |
| Nosač uređaja za montažu kutija za uređaje | da |
| Stepen zaštite IK-kod | IK10 |
| Tip ugradnog sistema | UT3 / UT4 |
| Varijanta za velika opterećenja | ne |
| Nominalna veličina za ugradne jedinice | R7 |
| Dozvole | VDE |
| Vrsta zaštite (IP) u korišćenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorišćenom stanju | IP40 |
| Vertikalno opterećenje, mala površina | do 3.000 N |
| Vertikalno opterećenje, velika površina | do 10.000 N |
| Varijanta | okruglo |
| Mehanizam otvaranja | Lučna ručka |
| Usaglašeno sa ROHS | izuzeto |
| Zatezna oblast D min. | 15 mm |
| Zatezna oblast D maks. | 37 mm |

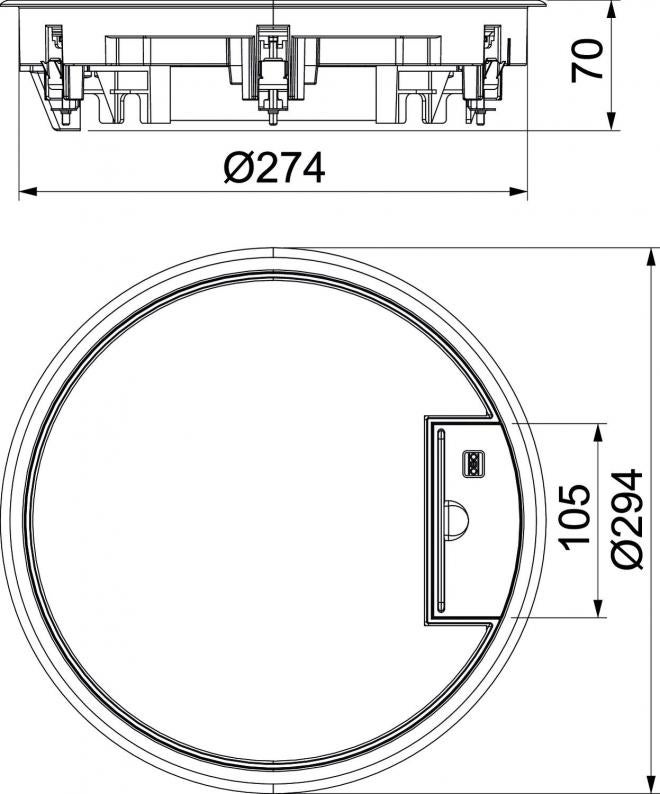

| Dimenzija | Ø294x71 |
| Materijal | Aluminijum liven pod pritiskom |
| Floor covering thickness max. | 10 mm |
| Serija proizvoda | GESR |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 1,588 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,588 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
