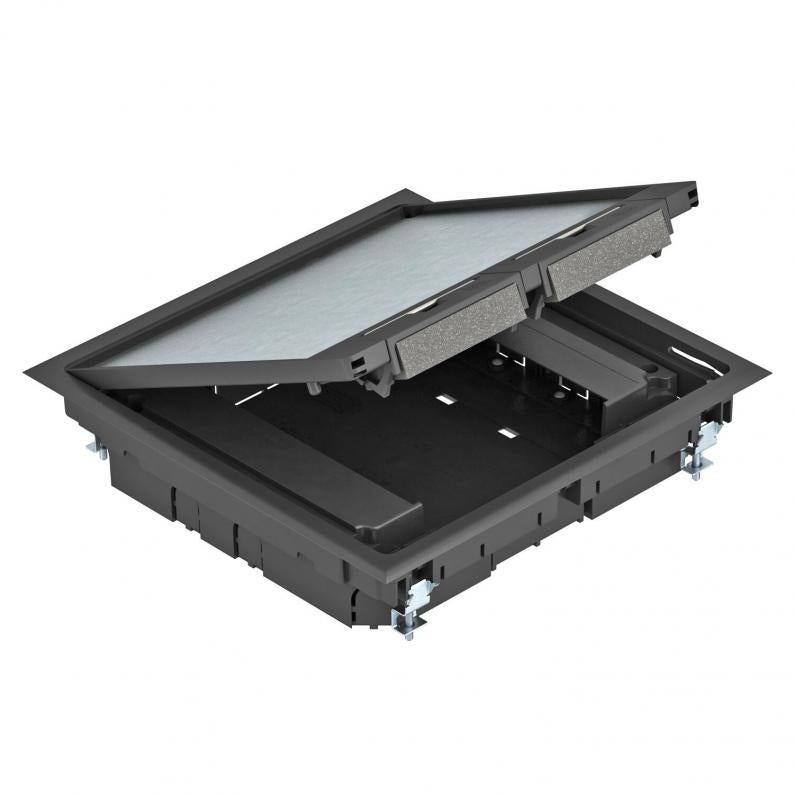

Podna kutija, kvadratna za visinu betonske košuljice 55 mm
Tip GES9 55U V 9011
Br.art. 7405039
EAN 4012195674443
Br.art. / Tip
Debljina podne obloge
Boja
kl. PJ: 1 Komad
1Komad
Komad
Opis
Podna kutija GES9 sa fiksnom visinom ugradnje od 55 mm za upotrebu u sistemima instalacionih kanala u suvim prostorijama sa suvo održavanim podovima u zatvorenom. Sa dva ugradna kućišta za vertikalnu montažu Modul 45-uređaja i četiri vučna rasterećenja. Za montažu Modul 45-uređaja potrebna su dva ugradna rama.
Data moduli se ugrađuju pomoću najviše dve montažne ploče MPMT45.
Podna kutija je opremljena univerzalnim nosačima za montiranje.
Data moduli se ugrađuju pomoću najviše dve montažne ploče MPMT45.
Podna kutija je opremljena univerzalnim nosačima za montiranje.
Tehnički podaci

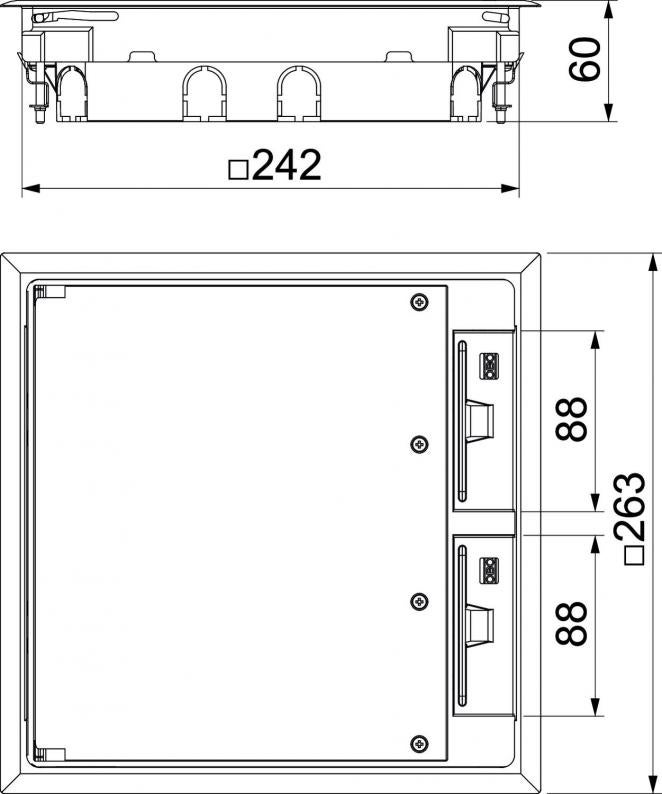

Dimenzije
| Dužina | 263 mm |
|---|---|
| Širina | 263 mm |
| Visina | 59 mm |
| Dimenzija h | 55 mm |
Tehnički podaci
| Visina betonske košuljice min. | 55 mm |
|---|---|
| Visina poda min. | 58 mm |
| Debljina podne obloge | 5 mm |
| Namenjeno za podne kanale ispod betonske košuljice | da |
| Namenjeno za zatvorene podne kanale | da |
| Broj uređaja koji mogu da se ugrade | 8 |
| Mogućnost ugradnje zaptivke | ne |
| Dužina ugradne dimenzije | 242 mm |
| Širina ugradne dimenzije | 242 mm |
| Pogoduje za podni kanal | da |
| Pogoduje za ugradnju u ošupljene podove | da |
| Pogoduje za ugradnju u duple podove | da |
| Održavanje poda | suvo |
| Varijanta okvira | Zaštitni ram tepiha |
| Pogoduje za mokro održavanje | ne |
| Ugradna dubina | 58 mm |
| Sa izrezom za podnu oblogu | ne |
| Zaštitni ram za podnu oblogu | da |
| Varijanta izlaza za provodnik | Okretni izlaz za kabal |
| Nosač uređaja za montažu kutija za uređaje | ne |
| Varijanta za velika opterećenja | ne |
| Nominalna veličina za ugradne jedinice | 9 |
| Vertikalno opterećenje, mala površina | do 3.000 N |
| Vertikalno opterećenje, velika površina | do 5.000 N |
| Varijanta | kvadratno |
| Mehanizam otvaranja | Lučna ručka |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 9 mm |
| Zatezna oblast D maks. | 31 mm |
| Dimenzija | 263x263x59 |
| Materijal | Poliamid |
| Boja | grafitno crno; RAL 9011 |
| Serija proizvoda | GES |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 6,3663 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 6,3663 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
