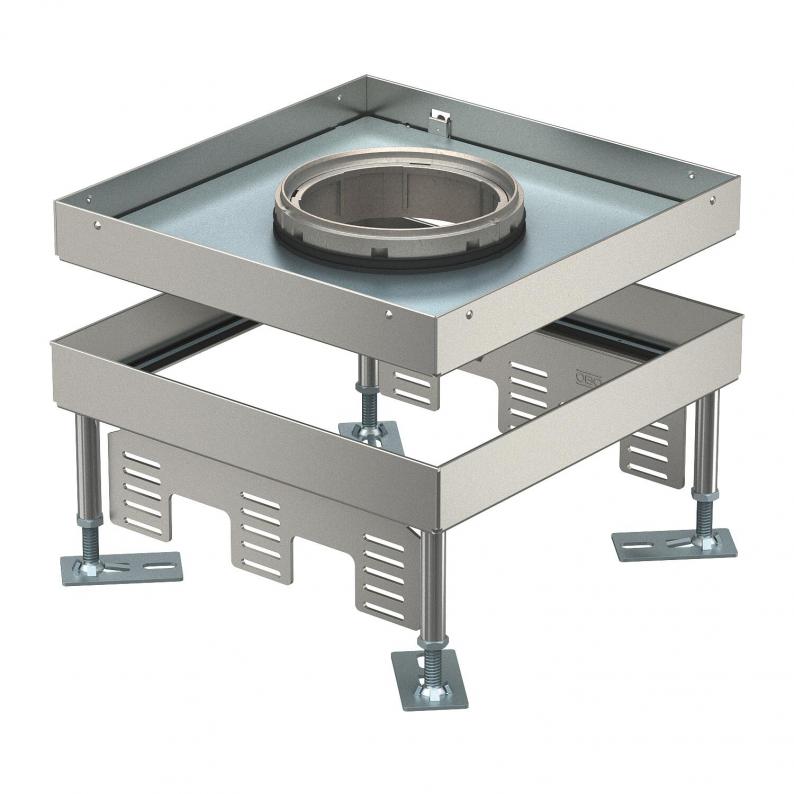

Podna kutija za velika opterećenja sa nivelacijom za tubus, RKFNSL, nominalna veličina 9, nerđajući čelik
Tip RKFN3 9 V SL1 21
Br.art. 7408940
EAN 4012197278304
Br.art. / Tip
Visina poda min.
Visina poda maks.
Debljina podne obloge
Dimenzija h
kl. PJ: 1 Komad
1Komad
Komad
Opis
Kvadratna kutija za teška opterećenja za cev nominalne veličine 9 za ugradnju instalacionih uređaja u kanalske sisteme, podignute i šuplje podove u suvim ili mokrim zatvorenim podovima. Kasa opterećenja 1 do 10 kN.
Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Mogu se instalirati 3 pokrovne pločice APMT5. Tubus nije uključena u isporuku.
Kvadratna kutija za teška opterećenja za cev nominalne veličine 9 za ugradnju instalacionih uređaja u kanalske sisteme, podignute i šuplje podove u suvim ili mokrim zatvorenim podovima. Kasa opterećenja 1 do 10 kN.
Izravnava kaseta za teške uslove rada sa 3 pregrade. Mogu se instalirati 3 pokrovne pločice APMT5.
Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Mogu se instalirati 3 pokrovne pločice APMT5. Tubus nije uključena u isporuku.
Kvadratna kutija za teška opterećenja za cev nominalne veličine 9 za ugradnju instalacionih uređaja u kanalske sisteme, podignute i šuplje podove u suvim ili mokrim zatvorenim podovima. Kasa opterećenja 1 do 10 kN.
Izravnava kaseta za teške uslove rada sa 3 pregrade. Mogu se instalirati 3 pokrovne pločice APMT5.
Tehnički podaci
Dimenzije
| Dužina | 243 mm |
|---|---|
| Širina | 243 mm |
| Visina | 110 mm |
| Dimenzija h | 110 mm |
Tehnički podaci
| Visina poda min. | 110 mm |
|---|---|
| Visina poda maks. | 155 mm |
| Debljina podne obloge | 21 mm |
| Nivelaciona oblast min. | 110 mm |
| Nivelaciona oblast maks. | 155 mm |
| Broj uređaja koji mogu da se ugrade | 12 |
| Odvojivo | ne |
| Dužina ugradne dimenzije | 244 mm |
| Širina ugradne dimenzije | 244 mm |
| Pogoduje za ugradnju u ošupljene podove | da |
| Pogoduje za ugradnju u duple podove | da |
| Održavanje poda | mokro |
| Ugradna dubina | 110 mm |
| Varijanta izlaza za provodnik | Upusni tubus |
| Broj izlaza za provodnike | 1 |
| Nosač uređaja za montažu kutija za uređaje | ne |
| Stepen zaštite IK-kod | IK10 |
| Klasa za velika opterećenja | 10 kN (OBO SL1) |
| Tip ugradnog sistema | UT4 |
| Varijanta za velika opterećenja | da |
| Nominalna veličina za ugradne jedinice | 9 |
| Dozvole | VDE |
| Standard | EN 50085-2-2 |
| Vrsta zaštite (IP) u korišćenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorišćenom stanju | IP55 |
| Broj univerzalnih nosača | 3 x UT4 |
| Izrez u podu/montažni otvor | 244x244 |
| Varijanta | kvadratno |
| Usaglašeno sa ROHS | izuzeto |
| Dimenzija | 243x243x105 |
| Materijal | Oplemenjeni čelik, nerđajući |
| Serija proizvoda | RKFN |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 25,9866 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 25,9866 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
RK NEV2 110
7405815
kl. PJ: 1 Jedinica pakovanja
1Jedinica pakovanja
Jedinica pakovanja
TUK2 GV
7428140
kl. PJ: 1 Komad
1Komad
Komad
SK RK9
7404372
kl. PJ: 1 Komad
1Komad
Komad
UT4 45 4
7408727
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7405815
Element za nivelaciju RKNEV2Tip
RK NEV2 110
kl. PJ: 1 Jedinica pakovanja
1Jedinica pakovanja
Jedinica pakovanja
Tip
TUK2 GV
kl. PJ: 1 Komad
1Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (3)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Visina poda min.
Visina poda maks.
Debljina podne obloge
Nominalna veličina za ugradne jedinice
Dimenzija h
Vrsta zaštite (IP) u nekorišćenom stanju
Br.art.
RKFN3 9 V SL1 16
105
150
16
9
105
IP55
7408938
RKFN3 9 V SL1 21
110
155
21
9
110
IP55
7408940
Visina poda min.
Visina poda maks.
Debljina podne obloge
Dimenzija h
RKFN3 9 V SL1 16
Br.art.
7408938
Visina poda min.
105
Visina poda maks.
150
Debljina podne obloge
16
Nominalna veličina za ugradne jedinice
9
Dimenzija h
105
Vrsta zaštite (IP) u nekorišćenom stanju
IP55
RKFN3 9 V SL1 21
Br.art.
7408940
Visina poda min.
110
Visina poda maks.
155
Debljina podne obloge
21
Nominalna veličina za ugradne jedinice
9
Dimenzija h
110
Vrsta zaštite (IP) u nekorišćenom stanju
IP55
