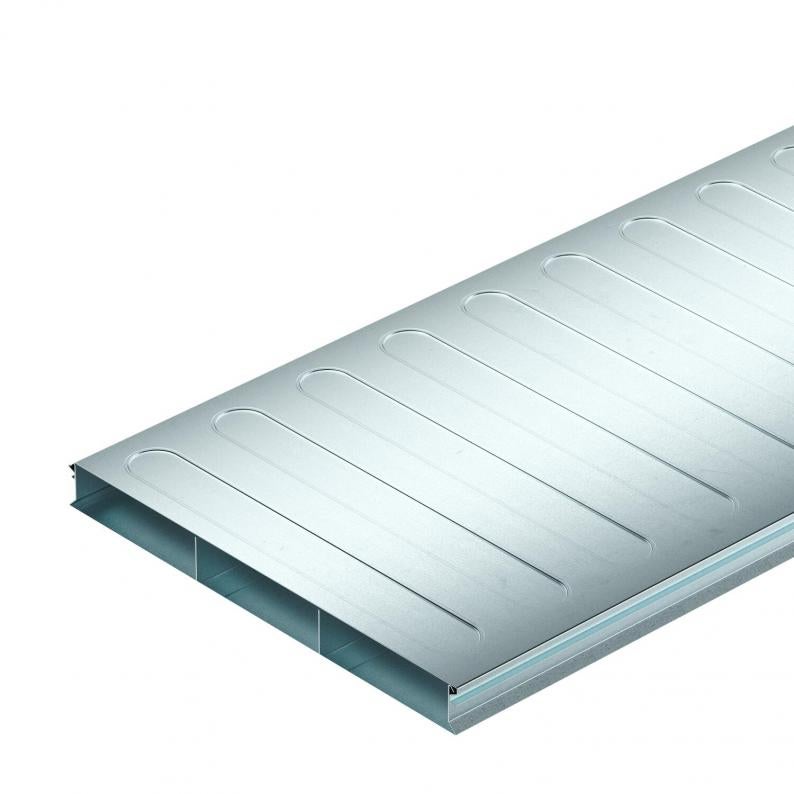

Podni kanal s 3 komore, 2 dijela, visina kanala 38 mm
Tip S3 35038-2
Br.art. 7400289
EAN 4012197352141
Br.art. / Tip
Dužina
Širina
Broj spiralnih žlebova
kl. PJ: 2 m
2m
m
Opis
Podni kanal (2-dijelni) za polaganje kabela i vodova u podnim sustavima obloženim glazurom prema EN 50085-2-2. Poklopac kanala koji se može skinuti i koji se može kopčati po cijeloj dužini. S pregradom u osnovi kanala. Maksimalna nosivost do 1,5 kN.
Profilirane bočne stijenke nude funkciju učvršćivanja poklopca kanala na podnožje kanala. Utori za ukrućenje u poklopcu okna služe za stabilizaciju.
Tehnički podaci
Dimenzije
| Dužina | 2000 mm |
|---|---|
| Širina | 350 mm |
| Visina | 38 mm |
| Dimenzija b | 110 mm |
| Dimenzija a | 120 mm |
| Dimenzija h | 38 mm |
Tehnički podaci
| Korisni presek | 12054 mm² |
|---|---|
| Broj spiralnih žlebova | 3 St. |
| Broj fiksnih pregradnih zidova | 2 |
| Poprečni presek a | 4060 mm² |
| Poprečni presek b | 3934 mm² |
| Širina kanala min. | 350 mm |
| Odvojivo | ne |
| Podna ploča | da |
| Oblast primene | ispod betonske košuljice |
| Poklopac može da se skine | da |
| Vertikalno opterećenje, velika površina | do 1.500 N |
| Usaglašeno sa ROHS | da |
| Visina kanala min. | 38 mm |
| Dimenzija | 2000x350x38 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Serija proizvoda | EÜK Trunking system |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 11,805 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 11,805 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Br.art. 7400662
Vertikalno koljeno s 3 komore, visina kanala 38 mmTip
KV3 35038-2
kl. PJ: 1 Komad
1Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (3)
Sertifikati (1)
Uputstva i pomoć (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Broj spiralnih žlebova
Br.art.
S3 25038-2
2000
250
3
7400279
S3 35038-2
2000
350
3
7400289
Širina
S3 25038-2
Br.art.
7400279
Dužina
2000
Širina
250
Broj spiralnih žlebova
3
S3 35038-2
Br.art.
7400289
Dužina
2000
Širina
350
Broj spiralnih žlebova
3
