Poklopac C20
Tip C20-0-255
Br.art. 5095600
EAN 4012196329694
Br.art. / Tip
5095600 / C20-0-255
Vrsta zaštite
IP20
Največi trajni napon AC
255 V
Varijanta polova
N/PE
kl. PJ: 1 Komad
1Komad
Komad
Opis
Poklopac, N-PE odvodnik prenapona tip 2
• Za izjednačavanje potencijala prenaponske zaštite prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu pomoću veoma efikasnih varistora
• Modularni utični odvodnik sa radvojnicima i optičkim prikazom statusa
• Uklopna funkcija sa zaštitom od vibracija i kodiranjem napona
• Plastika prema UL 94 V-0
Primena: Izjednačavanje potencijala u gravnim razdelnicima i podrazdelnicima.
• Za izjednačavanje potencijala prenaponske zaštite prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu pomoću veoma efikasnih varistora
• Modularni utični odvodnik sa radvojnicima i optičkim prikazom statusa
• Uklopna funkcija sa zaštitom od vibracija i kodiranjem napona
• Plastika prema UL 94 V-0
Primena: Izjednačavanje potencijala u gravnim razdelnicima i podrazdelnicima.
Tehnički podaci
Tehnički podaci
| Broj el. polova | 1 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (N-PE) | 255 V |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 40 kA |
| Materijal kućišta | PA UL 94 V-0 |
| Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] | 60 kA |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Integrisani predosigurač | ne |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 20 kA |
| Varijanta polova | N/PE |
| Način montaže | na osnovnom elementu |
| Sklopna snaga AC | 230 V; 0,5 A |
| Sklopna snaga DC | 230 V; 0,1 A / 75 V; 0,5 A |
| TOV-napon [N-PE] - withstand mode - 200 ms | 1200 V |
| SPD prema UL 1449 | Tip 4 |
| Minimalno rastojanje | 1,5 mm |
| Dozvole | VDE, KEMA, UL, ÖVE |
| Otporno na kratak spoj | da |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| Obrtni momenat | 4 Nm |
| SPD prema IEC 61643-1 | klasa II |
| SPD prema EN 61643-11 | Tip 2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 40 kA |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 0,1 kA |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |

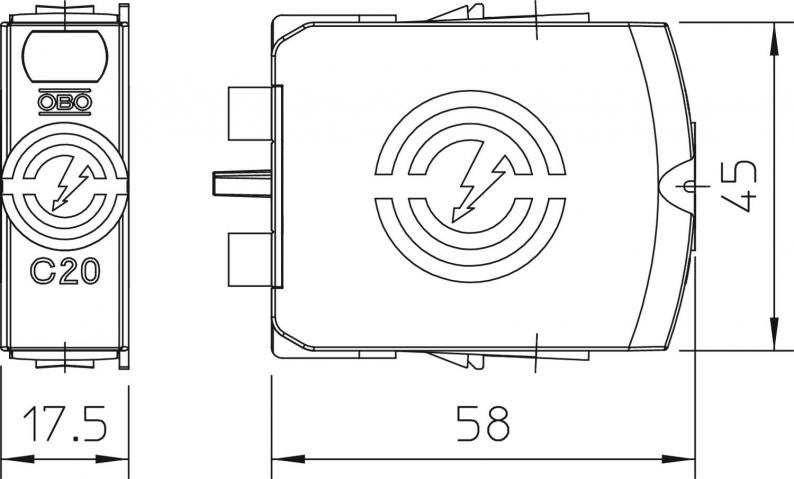

| Dimenzija | 255V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,2585 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2585 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
