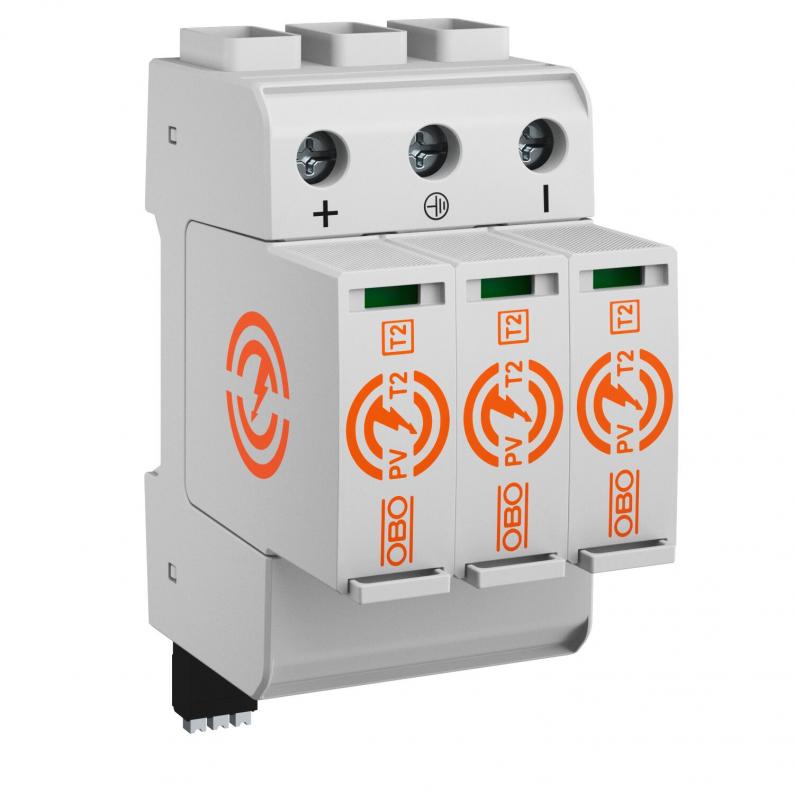

PV surge arrester 1,100 V with remote signalling
Tip PV-T2+FS-1100
Br.art. 5094294
EAN 4012197504076
Br.art. / Tip
kl. PJ: 1 Komad
1Komad
Komad
Opis
Surge arrester, type 2 for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• With RS contact as potential-free changeover
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• With RS contact as potential-free changeover
Tehnički podaci

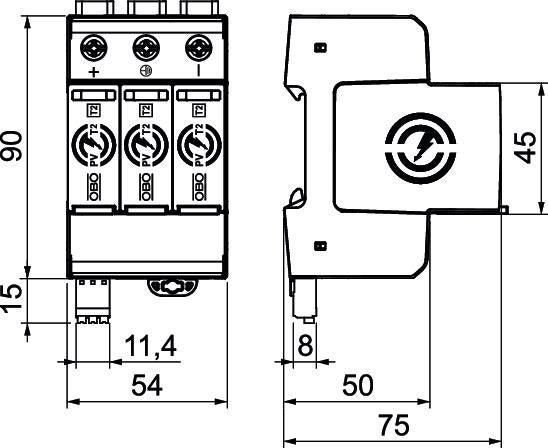

Dimenzije
| Dužina | 75 mm |
|---|---|
| Širina | 54 mm |
| Visina | 110 mm |
Tehnički podaci
| Broj el. polova | 3 |
|---|---|
| Oblik mreže | DC |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Ispitna klasa tip 2 | da |
| Maks. PV napon | 1100 V |
| Integrisani predosigurač | ne |
| Najveći trajni napon DC | 1100 V |
| Nominalna struja odvođenja (8/20 µs) | 20 kA |
| Varijanta polova | 3 |
| Način montaže | Torban šina 35 mm |
| Pogodno za spoljnu primenu | ne |
| Sklopna snaga AC | 250 V; 1,0 A / 125 V; 1,0 A |
| Sklopna snaga DC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Varijanta | 3-polni za PV-sisteme |
| Oblik mreže DC | da |
| Oblik mreže IT | ne |
| Oblik mreže TN | ne |
| Oblik mreže TN-C | ne |
| Oblik mreže TN-C-S | ne |
| Oblik mreže TN-S | ne |
| Oblik mreže TT | ne |
| Oblik mreže, ostali | ne |
| Usaglašeno sa ROHS | da |
| Obrtni momenat | 4,5 Nm |
| SPD prema IEC 61643-1 | klasa II |
| SPD prema EN 61643-11 | Tip 2 |
| LPZ | 0→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 40 kA |
| Kontaktno vreme | <25 ns |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 85 °C |
| Dimenzija | 1100V DC |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
| Serija proizvoda | PV-ÜSS |
Priključne mogućnosti
| Prečnik fleksibilnog provodnika (tankožilni) min. | 2,5 mm² |
|---|---|
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 35 mm² |
| FM-kontakti | Izmenjivač |
| Prečnik priključka FM-kleme min. | 0,25 mm² |
| Prečnik priključka FM-kleme maks. | 1,5 mm² |
| Prečnik priključka FM-kleme min. | 23 AWG |
| Prečnik priključka FM-kleme maks. | 16 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) min. | 16 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 4 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 16 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2 AWG |
