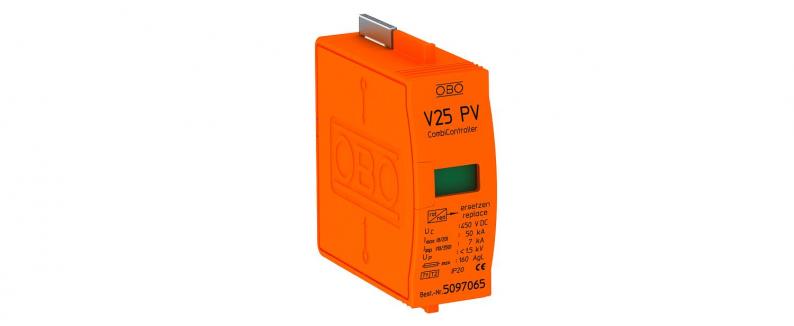

PV uložak - odvodnik prenapona tip 1+2
Tip V25-B+C 0-450PV
Br.art. 5097065
EAN 4012195708896
Br.art. / Tip
5097065 / V25-B+C 0-450PV
Vrsta zaštite
IP20
Največi trajni napon AC
385 V
Varijanta polova
1
kl. PJ: 1 Komad
1Komad
Komad
Opis
CombiController gornji deo - tip 1+2 kombinovani odvodnik za Fotovoltaik-sisteme
• Za zaštitu od prenapona-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 7 kA (10/350) und 50 kA (8/20) po polu
• Nizak DC-prag zaštite: < 1,5 kV po polu (Y-prekidač: 3,0 KV i Uoc maks = 900V DC)
• Odvodnik, utični, sa termičko-dinamičkim rastavnim sistemom i optičkim indikatorom funkcije
• Zatvoreni cinkoksid-varistor-odvodnik za primenu u kućištima razdelnika
• Visoka provodljivost struje uz dug vek trajanja
Primena: PV-sistemi sa gromobranskom zaštitom
• Za zaštitu od prenapona-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 7 kA (10/350) und 50 kA (8/20) po polu
• Nizak DC-prag zaštite: < 1,5 kV po polu (Y-prekidač: 3,0 KV i Uoc maks = 900V DC)
• Odvodnik, utični, sa termičko-dinamičkim rastavnim sistemom i optičkim indikatorom funkcije
• Zatvoreni cinkoksid-varistor-odvodnik za primenu u kućištima razdelnika
• Visoka provodljivost struje uz dug vek trajanja
Primena: PV-sistemi sa gromobranskom zaštitom
Tehnički podaci
Tehnički podaci
| Izduvno | ne |
|---|---|
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Daljinska signalizacija | ne |
| Udarni napon (10/350 μs) | 7 kA |
| Največi trajni napon AC | 385 V |
| Najveći trajni napon DC | 450 V |
| Nominalna struja odvođenja (8/20 µs) | 30 kA |
| Varijanta polova | 1 |
| Maks. prenaponska zaštita mreže | 160 |
| Varijanta | 1-polni, PV-poklopac sa Y-bazom do 900V DC |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| LPZ | 0→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 50 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 160 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 450V DC |
| Serija proizvoda | PV-ÜSS |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,169 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,169 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
