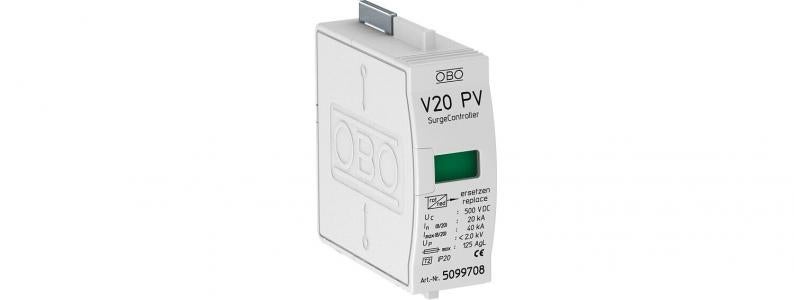

PV uložak - odvodnik prenapona tip 2
Tip V20-C 0-500PV
Br.art. 5099708
EAN 4012195708933
Br.art. / Tip
Največi trajni napon AC
kl. PJ: 1 Komad
1Komad
Komad
Opis
SurgeController gornji deo- tip 2 odvodnik prenapona za fotovoltaik sisteme
• Za prenaponsku zaštitu-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja 40 kA (8/20) po polu
• Nizak DC-prag zaštite: < 2,0 kV po polu (Y-prekidač: 4,0 KV i Uoc maks = 1000V DC)
• Odvodnik, utični sa termičko-dinamičkim rastavnim sistemom i optičkim indikatorom funkcije
• Zatvoreni cinkoksid-varistor-odvodnik za primenu u kućištima razdelnika
• Visoka provodljivost struje uz dug vek trajanja
Primena: FV-sistemi bez ili sa odvojenim izolovanim sistemom gromobranske zaštite
• Za prenaponsku zaštitu-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja 40 kA (8/20) po polu
• Nizak DC-prag zaštite: < 2,0 kV po polu (Y-prekidač: 4,0 KV i Uoc maks = 1000V DC)
• Odvodnik, utični sa termičko-dinamičkim rastavnim sistemom i optičkim indikatorom funkcije
• Zatvoreni cinkoksid-varistor-odvodnik za primenu u kućištima razdelnika
• Visoka provodljivost struje uz dug vek trajanja
Primena: FV-sistemi bez ili sa odvojenim izolovanim sistemom gromobranske zaštite
Tehnički podaci
Tehnički podaci
| Oblik mreže | TN |
|---|---|
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Nominalni napon AC (50 / 60 Hz) | 400 V |
| Integrisani predosigurač | ne |
| Največi trajni napon AC | 440 V |
| Najveći trajni napon DC | 500 V |
| Nominalna struja odvođenja (8/20 µs) | 20 kA |
| Varijanta polova | 1 |
| Način montaže | na osnovnom elementu |
| Maks. prenaponska zaštita mreže | 125 |
| Varijanta | 1-polni, PV-poklopac sa Y-bazom do 1000V DC |
| Oblik mreže DC | da |
| Oblik mreže IT | ne |
| Oblik mreže TN | da |
| Oblik mreže TN-C | da |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Oblik mreže, ostali | ne |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa II |
| SPD prema EN 61643-11 | Tip 2 |
| LPZ | 1→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 40 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 125 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 500V DC |
| Serija proizvoda | PV-ÜSS |
Priključne mogućnosti
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,1602 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1602 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
