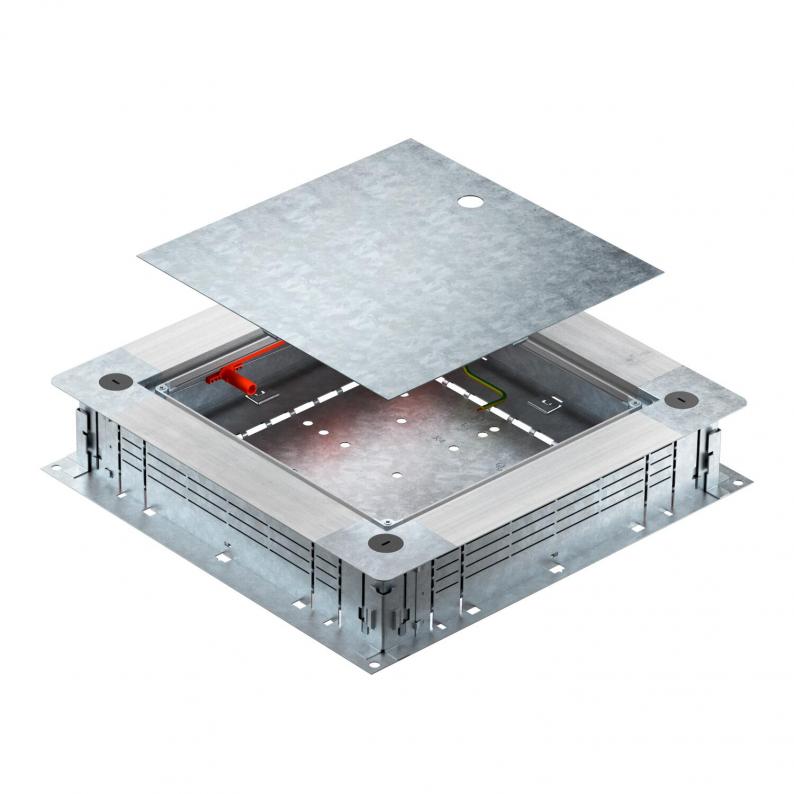

Razvodna kutija UZD250-4
Tip UZD250-4
Br.art. 7410022
EAN 4012197375324
Br.art. / Tip
Visina betonske košuljice min.
Visina betonske košuljice maks.
Nominalna veličina
Visina kanala min.
Visina kanala maks.
kl. PJ: 1 Komad
1Komad
Komad
Opis
Vezna i razvodna kutija za podne instalacione kanale ispod betonske košuljice sa bočnim stranicama od čeličnog lima. Za montažu ugradnih jedinica u montažni poklopac (naručuje se posebno). Može da se niveliše kontinualno sa brzom nivelacijom na visinu betonske košuljice od 80 - 160 mm. Betonska košuljica može da se obradi u ravni sa ivicom poda. Sa opcijom akustičkog odvajanja nakon ugradnje betonske košuljice, a uz pomoć sistemskog pribora, može da se koristit i za velika opterećenja. Uvođenje kablova i vodova pomoću 2-delnog EÜK kanala.
Tehnički podaci
Dimenzije
| Dužina | 380 mm |
|---|---|
| Širina | 400 mm |
| Visina | 80 mm |
| Dimenzija A | 380 mm |
| Dimenzija B | 400 mm |
| Dimenzija b | 283 mm |
| Dimenzija a | 262 mm |
Tehnički podaci
| Visina betonske košuljice min. | 80 mm |
|---|---|
| Visina betonske košuljice maks. | 160 mm |
| Varijanta poklopca | univerzalno |
| Nivelaciona oblast min. | 80 mm |
| Nivelaciona oblast maks. | 160 mm |
| Minimalna visina betonske košuljice | 80 |
| Namenjeno za podne kanale ispod betonske košuljice | da |
| Namenjeno za zatvorene podne kanale | ne |
| Širina kanala min. | 190 mm |
| Širina kanala maks. | 250 mm |
| Ugradni otvor za nazidnu kasetu | ne |
| Broj uređaja koji mogu da se ugrade | 1 |
| Mogućnost ugradnje zaptivke | da |
| Odvojivo | da |
| Podna ploča | da |
| Pogoduje za podni kanal | da |
| Ugradni otvor za ugradnu jedinicu | kvadratno |
| za priključak cevi | ne |
| Nominalna veličina | 250 mm |
| Vrsta zaštite (IP) u korišćenom stanju | IP20 |
| Usaglašeno sa ROHS | izuzeto |
| Visina kanala min. | 28 mm |
| Visina kanala maks. | 58 mm |
| Dimenzija | 400x380x80 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Serija proizvoda | UZD Underfloor junction box |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 21,9284 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 21,9284 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
DUG 250-3 9
7400467
kl. PJ: 1 Komad
1Komad
Komad
Br.art. 7400589
Slepi poklopac za zaštitu od vlage za UZD250-3/4Tip
DUF 250-2
kl. PJ: 1 Komad
1Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (3)
Sertifikati (1)
Uputstva i pomoć (3)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Visina betonske košuljice min.
Visina betonske košuljice maks.
Varijanta poklopca
Ugradni otvor za ugradnu jedinicu
Nominalna veličina
Visina kanala min.
Visina kanala maks.
Br.art.
UZD250-4
80
160
univerzalno
kvadratno
250
28
58
7410022
UZD250-4 SO
115
160
univerzalno
kvadratno
250
28
58
7410010
Visina betonske košuljice min.
UZD250-4
Br.art.
7410022
Visina betonske košuljice min.
80
Visina betonske košuljice maks.
160
Varijanta poklopca
univerzalno
Ugradni otvor za ugradnu jedinicu
kvadratno
Nominalna veličina
250
Visina kanala min.
28
Visina kanala maks.
58
UZD250-4 SO
Br.art.
7410010
Visina betonske košuljice min.
115
Visina betonske košuljice maks.
160
Varijanta poklopca
univerzalno
Ugradni otvor za ugradnu jedinicu
kvadratno
Nominalna veličina
250
Visina kanala min.
28
Visina kanala maks.
58
