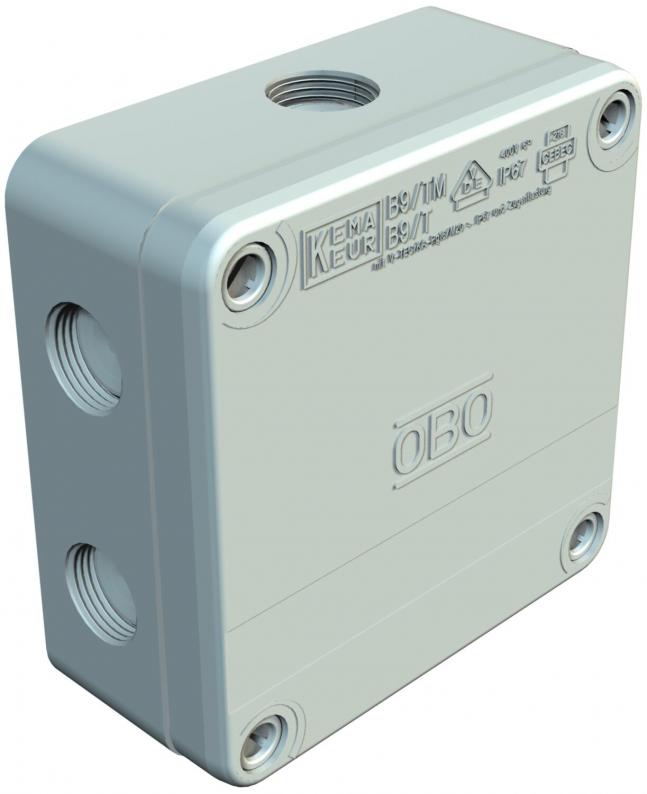

Razvodna kutija za kablove B 9 T, probojna membrana, prazna, metrička
Tip B 9 T M
Br.art. 2001853
EAN 4012195540076
Br.art. / Tip
2001853 / B 9 T M
Unutrašnje dimenzije
98x98x40 mm
Broj uvoda
9
Vrsta zaštite
IP67
Boja
svetlo siva; RAL 7035
kl. PJ: 5 Komad
5Komad
Komad
Opis

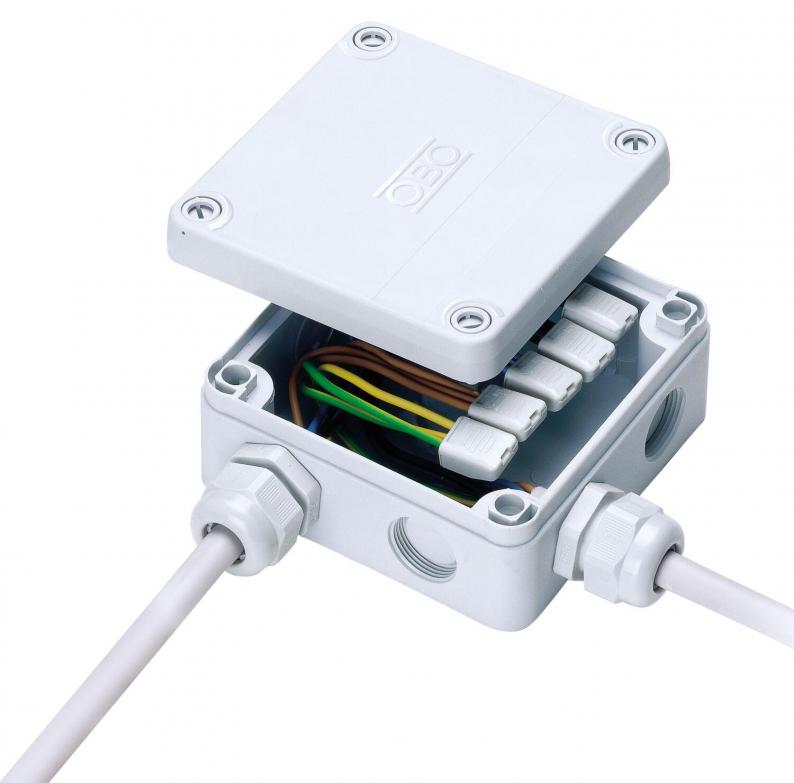

Razvodna kutija za kablove u vlažnim prostorijama B9T...: sastoji se od dve različite plastične komponente bez halogena, 2 uvoda dodatno u podnom delu sa probojnom opnom
(za prečnike kablova do 15 mm)
sa membranom (za prečnike kabla do 15 mm) u oblasti poda.
Kod primene kablovskih uvodnica (dodatno vučno rasterećenje) skidanje opne nije potrebno (ušteda vremena). Vrsta zaštite IP 67 kod probojne opne i kod kablovske uvodnice bez skidanja probojne opne.
Nominalni napon 400 V; nominalni prečnik 4 - 6 mm².
Poklopac se pričvršćuje pomoću 4 prethodno montirana elementa za brzo pričvršćivanje koja ne mogu da se izgube (180°) i može da se plombira.
Pričvrsne rupe su dodatno obložene mekom plastičnom komponentom, za prečnik vijka 5 mm (rastojanje 75 mm). Unutrašnje dimenzije 98x98x40
(za prečnike kablova do 15 mm)
sa membranom (za prečnike kabla do 15 mm) u oblasti poda.
Kod primene kablovskih uvodnica (dodatno vučno rasterećenje) skidanje opne nije potrebno (ušteda vremena). Vrsta zaštite IP 67 kod probojne opne i kod kablovske uvodnice bez skidanja probojne opne.
Nominalni napon 400 V; nominalni prečnik 4 - 6 mm².
Poklopac se pričvršćuje pomoću 4 prethodno montirana elementa za brzo pričvršćivanje koja ne mogu da se izgube (180°) i može da se plombira.
Pričvrsne rupe su dodatno obložene mekom plastičnom komponentom, za prečnik vijka 5 mm (rastojanje 75 mm). Unutrašnje dimenzije 98x98x40
Tehnički podaci

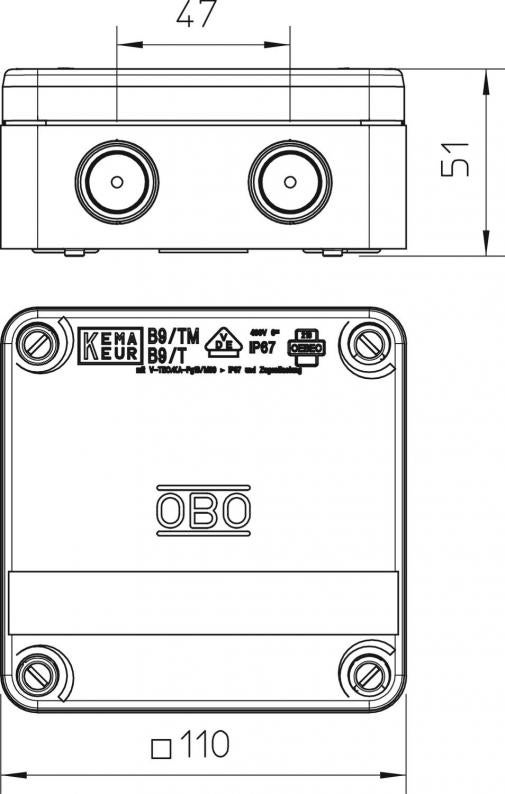

Dimenzije
| Dužina | 110 mm |
|---|---|
| Širina | 110 mm |
| Visina | 51 mm |
| Unutrašnje dimenzije | 98x98x40 mm |
Tehnički podaci
| Vrsta uvoda | Kabal/navoj |
|---|---|
| bez halogena | da |
| Broj uvoda | 9 |
| Uvod sa zadnje strane | da |
| Vrsta zaštite | IP67 |
| Nominalni napon | 400 V |
| Serijski | da |
| Sa poklopcem | da |
| Mogućnost plombiranja | da |
| Vrsta uvoda | Kabl |
| za eksplozivne zone | bez |
| Referentni izolacioni napon Ui | 400 V |
| Održavanje funkcionalnosti | bez |
| Varijanta ispitana na eksplozije | ne |
| Vrsta uvoda u kućište | Navoj i zaptivna opna |
| Otporno na vremenske prilike | ne |
| za eks-zone plin | bez |
| za eks-zone prašina | bez |
| Maks. Prečnik provodnika | 6 mm² |
| Nominalni prečnik min. | 4 mm² |
| Nominalni prečnik maks. | 6 mm² |
| Oblik | kvadratno |
| Poklopac | nije transparentno |
| Pričvršćivanje poklopca | zašrafljeno |
| Usaglašeno sa ROHS | da |
| Način montaže | Zidna/plafonska montaža |
| Temperaturna oblast primene min. | -5 °C |
| Temperaturna oblast primene maks. | 60 °C |
| samogasiv | Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 750°C |
| Dimenzija | 110x110x50 |
| Materijal | Polipropilen |
| Boja | svetlo siva; RAL 7035 |
| Serija proizvoda | B Series |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,5619 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,5619 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
