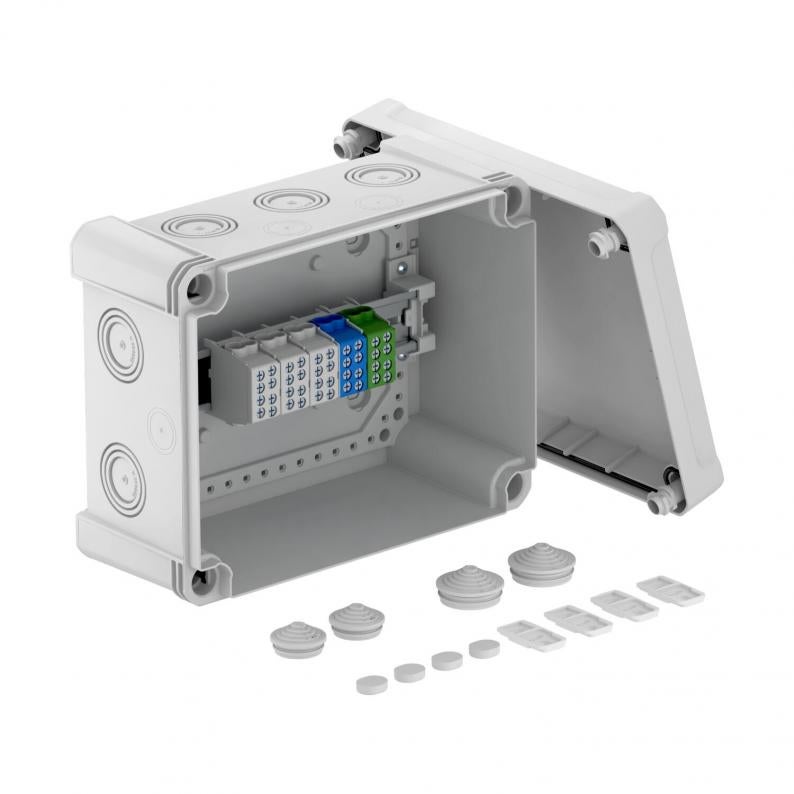

Razvodna kutija za kablove X 16 sa razvodnom klemom za glavni provodnik
Tip X16 H25 GNP5 LGR
Br.art. 2005312
EAN 4012196585861
Br.art. / Tip
2005312 / X16 H25 GNP5 LGR
Unutrašnje dimenzije
227x177x110 mm
Broj uvoda
10
Vrsta zaštite
IP67
Boja
svetlo siva; RAL 7035
kl. PJ: 1 Komad
1Komad
Komad
Opis
Razvodne kutije za kablove za spajanje kablova i provodnika u zatvorenim prostorijama i na otvorenom. Pravougli oblik sa otvorima koji mogu da se izlome. Odgovara za zidnu i plafonsku montažu sa mogućnosti spoljnog pričvršćivanja, unutrašnjeg pričvršćivanja ili montaže preko ugaonih kupastih elemenata. Posebno otporno na udarce sa IK09. Poklopac sa brzim zatvaračem, može da se plombira. Proizvedeno od materijala bez halogena, koji su otporni na UV zračenje.
Sa 5-polnom razvodnom klemom za glavni provodnik, svaka sa po 2 x 25 mm² + 2 x 16 mm² priključna prečnika po jednom polu.
Razvodne kutije za kablove prema DIN EN 60670. Samogasivo prema DIN EN 60695-2-11, temperatura ispitivanja 650°C. Otpornost na udarce IK09 prema DIN EN 50102. Vrsta zaštite IP67 prema DIN EN 60529.
Dodatno je priložena 5-polna rastavna klema glavnog provodnika sa 2 x 25 mm² + 2 x 16 mm² priključna prečnika po svakom polu.
Sa 5-polnom razvodnom klemom za glavni provodnik, svaka sa po 2 x 25 mm² + 2 x 16 mm² priključna prečnika po jednom polu.
Razvodne kutije za kablove prema DIN EN 60670. Samogasivo prema DIN EN 60695-2-11, temperatura ispitivanja 650°C. Otpornost na udarce IK09 prema DIN EN 50102. Vrsta zaštite IP67 prema DIN EN 60529.
Dodatno je priložena 5-polna rastavna klema glavnog provodnika sa 2 x 25 mm² + 2 x 16 mm² priključna prečnika po svakom polu.
Tehnički podaci

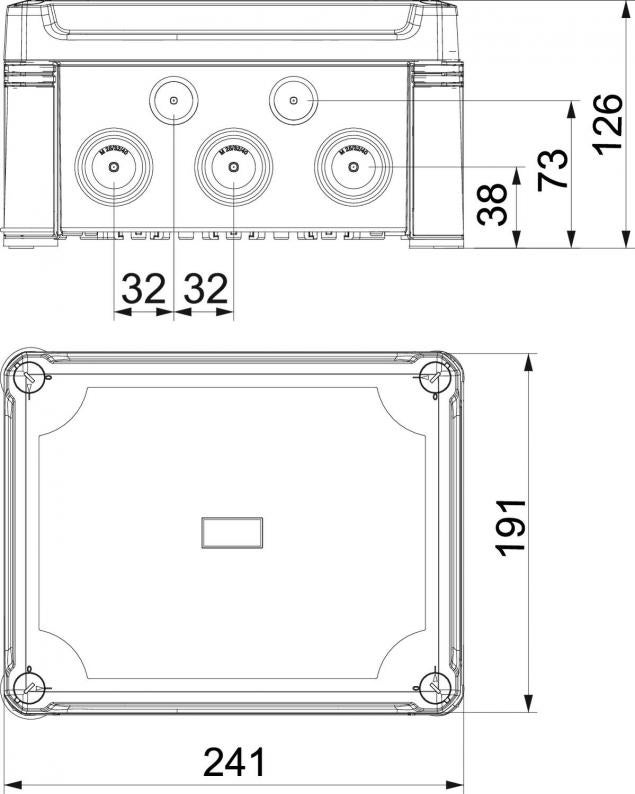

Dimenzije
| Dužina | 241 mm |
|---|---|
| Širina | 191 mm |
| Visina | 126 mm |
| Unutrašnje dimenzije | 227x177x110 mm |
Tehnički podaci
| Otporno na udarce | da |
|---|---|
| bez halogena | da |
| Ojačano staklenim vlaknima | da |
| Broj uvoda | 10 |
| Uvod sa zadnje strane | ne |
| Transparentan poklopac | ne |
| Vrsta zaštite | IP67 |
| Nominalni napon | 750 V |
| Serijski | da |
| Sa poklopcem | da |
| Mogućnost plombiranja | da |
| Vrsta uvoda | Stepenasta opna, može da se seče |
| Referentni izolacioni napon Ui | 750 V |
| Varijanta ispitana na eksplozije | ne |
| Vrsta uvoda u kućište | Užlebljenje |
| Sa zaštitom | ne |
| Otporno na vremenske prilike | da |
| Stepen zaštite IK-kod | IK09 |
| Maks. Prečnik provodnika | 25 mm² |
| Nominalni prečnik min. | 6 mm² |
| Nominalni prečnik maks. | 16 mm² |
| Oblik | pravougaono |
| Opremanje | bez |
| Poklopac | nije transparentno |
| Pričvršćivanje poklopca | zašrafljeno |
| Usaglašeno sa ROHS | izuzeto |
| Način montaže | Zidna/plafonska montaža |
| Temperaturna oblast primene min. | -25 °C |
| Temperaturna oblast primene maks. | 65 °C |
| samogasiv | Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 650°C |
| Dimenzija | 241x191x126 |
| Materijal | Polikarbonat |
| Boja | svetlo siva; RAL 7035 |
| Serija proizvoda | X series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 3,2945 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 3,2945 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
