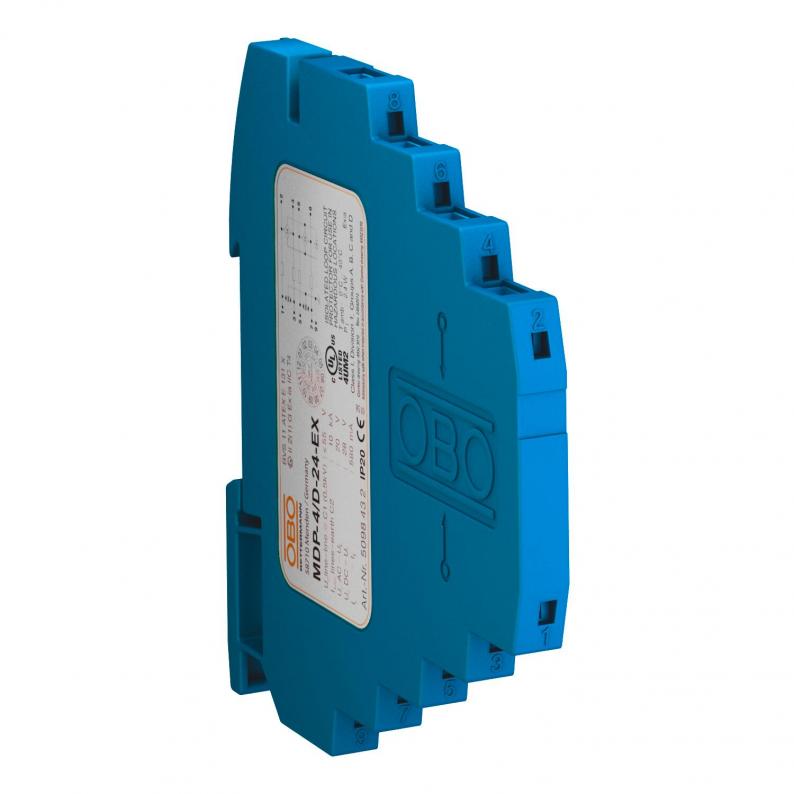

Serijski zaštitni uređaj, 4-polni, varijanta 24 V
Tip MDP-4 D-24-EX
Br.art. 5098432
EAN 4012195848523
Br.art. / Tip
5098432 / MDP-4 D-24-EX
Broj polova
4
Utični sistem
Klema
Največi trajni napon AC
20 V
Najveći trajni napon DC
28 V
kl. PJ: 1 Komad
1Komad
Komad
Opis
Odvodnik prenapona za samoosigurana merna kola
• zaštitni uređaj za višežilne sisteme
• direktno uzemljenje šilda i sa priključnim klemama bez vijaka
• širina koja štedi prostor od samo 8,7 mm
• visoka oblast frekvencija od 0-100 MHz
• ATEX dozvola: II 2(1) G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL lista (4UM2)
Primena: Univerzalna primena na 35-mm profilnim šinama u svim uobičajenim kućištima razdelnika.
• zaštitni uređaj za višežilne sisteme
• direktno uzemljenje šilda i sa priključnim klemama bez vijaka
• širina koja štedi prostor od samo 8,7 mm
• visoka oblast frekvencija od 0-100 MHz
• ATEX dozvola: II 2(1) G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL lista (4UM2)
Primena: Univerzalna primena na 35-mm profilnim šinama u svim uobičajenim kućištima razdelnika.
Tehnički podaci
Tehnički podaci
| Broj polova | 4 |
|---|---|
| Telekomunikacioni kontakt | ne |
| Signalizacija na uređaju | nema |
| Utični sistem | Klema |
| Prag zaštite žila - žila | < 55 V |
| Prag zaštite žila - zemlja | <800 V |
| Vrsta zaštite | IP20 |
| Ispitni standard | IEC 61643-21 |
| Serijski otpor po žili | 2,35 Ω ± 5 % |
| Nominalni napon | 24 V |
| Kapacitet (žila-žila) | < 40 pF |
| Uzemljenje preko: | Torban šina |
| Izolacioni otpor | >100 MΩ |
| Priključak zaštite | da |
| Zaštita | direktno |
| Otpornost na udarnu struju žila-žila | C1: 0,5 KV / 0,25 kA (8/20µs) |
| Otpornost na udarnu struju žila-zemlja | C2: 5 KV / 2,5 kA (8/20µs) |
| Ukupna odvodna struja (10/350) | D1: 2 kA |
| Ukupna odvodna struja (8/20) | 10 kA |
| Ex-dozvola | II 2(1)G Ex ia [ia Ga] IIC T4 Gb |
| Nominalna struja opterećenja DC | 0,58 A |
| Nominalna struja opterećenja AC | 0,4 A |
| Kontrola odvodnika prenapona | ne |
| Največi trajni napon AC | 20 V |
| Najveći trajni napon DC | 28 V |
| Dozvole | UL |
| Granična frekvencija | 100 MHz |
| SPD prema IEC 61643-21 | Klasa I+II+III / D1+C2+C1 |
| Kategorie | Tip 1+2+3 / D1+C2+C1 |
| Usaglašeno sa ROHS | da |
| LPZ | 0→3 |
| Uneto slabljenje (insertion loss) | ≤3 dB |
| Prečnik priključka, kruti maks. | 2,5 mm² |
| Presek priključka višežilni min. | 0,14 mm² |
| Presek priključka višežilni maks. | 1,5 mm² |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 24V |
| Boja | plavo |
Priključne mogućnosti
| Prečnik priključka, kruti min. | 0,14 mm² |
|---|---|
| Presek priključka fleksibilan min. | 0,14 mm² |
| Presek priključka, fleksibilan maks. | 2,5 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,2374 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2374 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
