Šina za izjednačavanje potencijala za EX-zone 1/21, 2/22
Tip EX PAS 10
Br.art. 5015270
EAN 4012196427680
Br.art. / Tip
Dužina
Širina
Visina
Broj priključaka
kl. PJ: 1 Komad
1Komad
Komad
Opis
Za zaštitu/izjednačavanje potencijala funkcije bez varnica prema DIN VDE 0100-410/-540, kao i izjednačavanje potencijala u gromobranskoj zaštiti bez varnica prema VDE 0185-305 (IEC 62305) u sistemima prema VDE 0165-1 (IEC/ EN 60079-14)
• Primena u oblastima ugroženim od eksplozije Ex-zona 1 i 2/ 21 i 22
• Ispitano prema grupi eksplozija IIC
• Klasa nosivosti struje groma H (100 kA) prema VDE 0185-561-1 (IEC/EN 62561-1)
• Izolacione stope izolatora bez halogena otporne na UV zrake
• Sa opružnom podloškom za navojno osiguravanje od samoodvrtanja prema VDE 0185-305-3
Prilog 2
• Odgovara za unutrašnju i spoljnu primenu
• Primena u oblastima ugroženim od eksplozije Ex-zona 1 i 2/ 21 i 22
• Ispitano prema grupi eksplozija IIC
• Klasa nosivosti struje groma H (100 kA) prema VDE 0185-561-1 (IEC/EN 62561-1)
• Izolacione stope izolatora bez halogena otporne na UV zrake
• Sa opružnom podloškom za navojno osiguravanje od samoodvrtanja prema VDE 0185-305-3
Prilog 2
• Odgovara za unutrašnju i spoljnu primenu
Tehnički podaci
Dimenzije
| Dužina | 441 mm |
|---|---|
| Širina | 54 mm |
| Visina | 4 mm |
Tehnički podaci
| Broj priključaka | 10 |
|---|---|
| Izolator | da |
| Broj priključaka okruglih provodnika ukupno | 10 |
| Broj priključaka okruglih provodnika 8 mm | 0 |
| Broj priključaka okruglih provodnika 10 mm | 0 |
| Broj priključaka okruglih provodnika 8-10 mm | 0 |
| Broj priključaka trakastog provodnika do 30 mm | 0 |
| Broj priključaka trakastog provodnika do 40 mm | 1 |
| Broj priključaka krutih provodnika do 6 mm² | 0 |
| Broj priključaka krutih provodnika do 16 mm² | 0 |
| Broj priključaka krutih provodnika do 25 mm² | 0 |
| Broj priključaka krutih provodnika do 95 mm² | 0 |
| Materijal kontaktne šine | nerđajući čelik (V2A) |
| Materijal kleme | nerđajući čelik (V2A) |
| Varijanta | samo klema |
| Kapacitet nosivosti struje groma | H/100 kA |
| Usaglašeno sa ROHS | da |
| Model | Fiksna nadgradnja |
| Dimenzija | 10xM10 |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Serija proizvoda | Ex |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 11,5349 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 11,5349 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (4)
Objašnjenja (4)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Broj priključaka
Br.art.

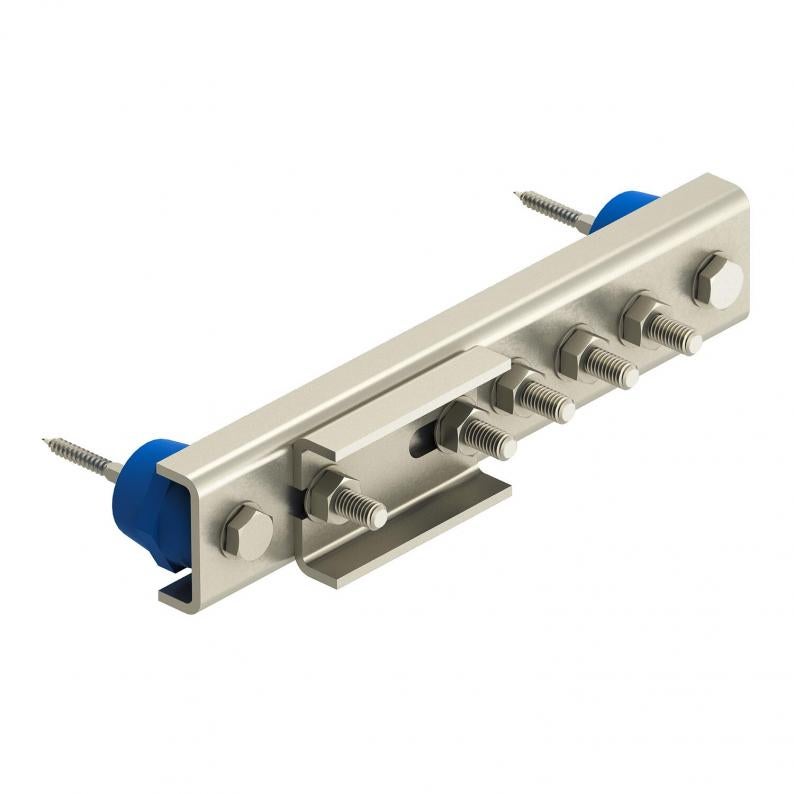

EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
Dužina
Broj priključaka
EX PAS 5
Br.art.
5015265
Dužina
279
Širina
54
Visina
4
Broj priključaka
5
EX PAS 10
Br.art.
5015270
Dužina
441
Širina
54
Visina
4
Broj priključaka
10
