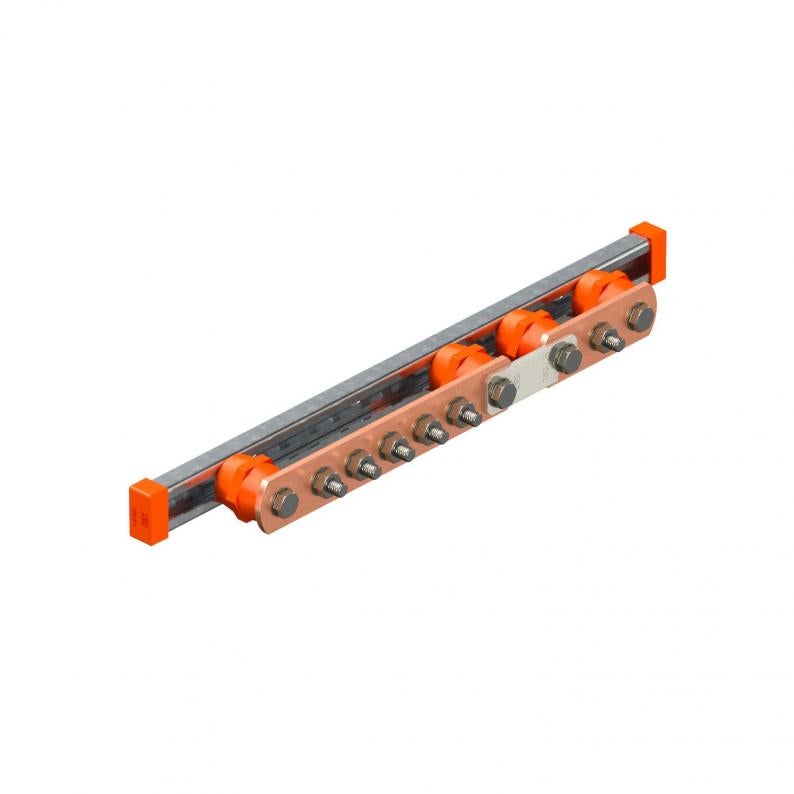

Šina za izjednačavanje potencijala za fleksibilnu montažu na zid sa rastavnim mestom
Tip 1802 DC 5+1 CU
Br.art. 5015870
EAN 4012196681921
Br.art. / Tip
Dužina
Širina
Visina
Broj priključaka
kl. PJ: 1 Komad
1Komad
Komad
Opis
Glavna šina za izjednačavanje potencijala prema DIN VDE 0100-410/-540 kao i gromobransko izjednačavanje potencijala prema DIN VDE 0185-305 (IEC 62305)
• sa rastavnim mestom (Disconnect - DC)
• za fleksibilnu zidnu montažu
• kompletno sa profilnom šinom (FT) i vijcima
• brza i jednostavna montaža priključnog voda pomoću
mašinskih vijaka M10
• sa opružnom podloškom (DIN 137) za osiguranje vijaka od samootpuštanja
• sa rastavnim mestom (Disconnect - DC)
• za fleksibilnu zidnu montažu
• kompletno sa profilnom šinom (FT) i vijcima
• brza i jednostavna montaža priključnog voda pomoću
mašinskih vijaka M10
• sa opružnom podloškom (DIN 137) za osiguranje vijaka od samootpuštanja
Tehnički podaci
Dimenzije
| Dužina | 505 mm |
|---|---|
| Širina | 40 mm |
| Visina | 85 mm |
Tehnički podaci
| Broj priključaka | 6 |
|---|---|
| Izolator | da |
| Broj priključaka okruglih provodnika 8 mm | 0 |
| Broj priključaka okruglih provodnika 10 mm | 0 |
| Broj priključaka okruglih provodnika 8-10 mm | 0 |
| Broj priključaka trakastog provodnika do 30 mm | 0 |
| Broj priključaka trakastog provodnika do 40 mm | 0 |
| Broj priključaka krutih provodnika do 6 mm² | 0 |
| Broj priključaka krutih provodnika do 16 mm² | 0 |
| Broj priključaka krutih provodnika do 25 mm² | 0 |
| Broj priključaka krutih provodnika do 95 mm² | 0 |
| Materijal kontaktne šine | bakar |
| Materijal kleme | bakar |
| Varijanta | samo klema |
| Kapacitet nosivosti struje groma | H/100 kA |
| Usaglašeno sa ROHS | da |
| Model | Fiksna nadgradnja |
| Dimenzija | 5+1 x M10 |
| Materijal | bakar |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 5,6565 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 5,6565 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (4)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Broj priključaka
Br.art.
1802 5 CU
246
40
5
5
5015830
1802 6 CU
278,5
40
5
6
5015832
1802 8 CU
343,5
40
5
8
5015836
1802 10 CU
408,5
40
5
10
5015842
1802 12 CU
473,5
40
5
12
5015844
1802 14 CU
538,5
40
5
14
5015847
1802 20 CU
733,5
40
5
20
5015849
1802 DC 5+1 CU
505
40
85
6
5015870
1802 DC 5+5 CU
605
40
85
10
5015874
Dužina
Visina
Broj priključaka
1802 5 CU
Br.art.
5015830
Dužina
246
Širina
40
Visina
5
Broj priključaka
5
1802 6 CU
Br.art.
5015832
Dužina
278,5
Širina
40
Visina
5
Broj priključaka
6
1802 8 CU
Br.art.
5015836
Dužina
343,5
Širina
40
Visina
5
Broj priključaka
8
1802 10 CU
Br.art.
5015842
Dužina
408,5
Širina
40
Visina
5
Broj priključaka
10
1802 12 CU
Br.art.
5015844
Dužina
473,5
Širina
40
Visina
5
Broj priključaka
12
1802 14 CU
Br.art.
5015847
Dužina
538,5
Širina
40
Visina
5
Broj priključaka
14
1802 20 CU
Br.art.
5015849
Dužina
733,5
Širina
40
Visina
5
Broj priključaka
20
1802 DC 5+1 CU
Br.art.
5015870
Dužina
505
Širina
40
Visina
85
Broj priključaka
6
1802 DC 5+5 CU
Br.art.
5015874
Dužina
605
Širina
40
Visina
85
Broj priključaka
10
