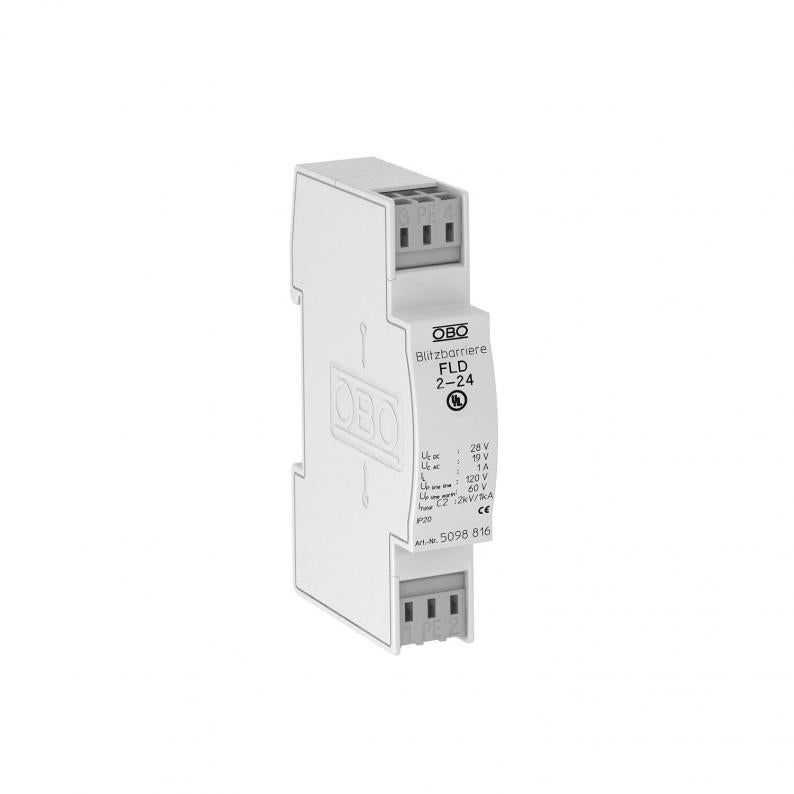

Srednja i fina zaštita za dvožilne sisteme 24 V
Tip FLD 2-24
Br.art. 5098816
EAN 4012195578451
Br.art. / Tip
5098816 / FLD 2-24
Broj polova
2
Utični sistem
Klema
Največi trajni napon AC
19 V
Najveći trajni napon DC
28 V
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zaštita od prenapona za primenu u mernoj, upravljačkoj i regulacionoj tehnici
• Srednja i fina zaštita
• Standardna varijanta za dvožilne sisteme
• Dvostepeni zaštitni uklop
• Sa priključnim klemama bez vijaka, lakim za montažu

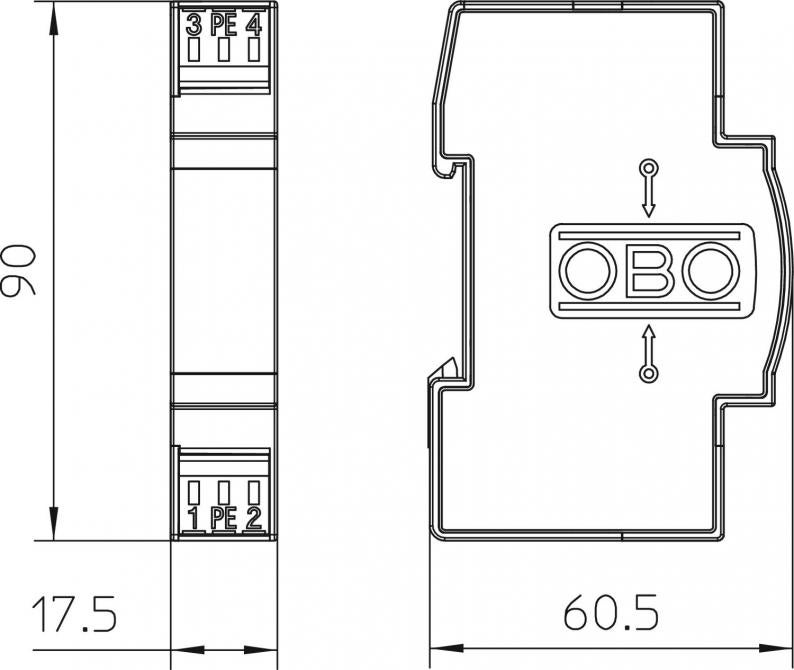

• U dimenzijama rastera 17,5-mm koji štedi na prostoru
• Sa induktivnim razdvajanjem u dužnoj račvi
Primena: Univerzalna primena na 35-mm-profilnim šinama u svim uobičajenim kućištima razdelnika.
• Srednja i fina zaštita
• Standardna varijanta za dvožilne sisteme
• Dvostepeni zaštitni uklop
• Sa priključnim klemama bez vijaka, lakim za montažu
• U dimenzijama rastera 17,5-mm koji štedi na prostoru
• Sa induktivnim razdvajanjem u dužnoj račvi
Primena: Univerzalna primena na 35-mm-profilnim šinama u svim uobičajenim kućištima razdelnika.
Tehnički podaci
Tehnički podaci
| Broj polova | 2 |
|---|---|
| Telekomunikacioni kontakt | ne |
| Utični sistem | Klema |
| Prag zaštite žila - žila | <120 V |
| Prag zaštite žila - zemlja | <60 V |
| Vrsta zaštite | IP20 |
| Ispitni standard | IEC 61643-21 |
| Kapacitet (žila-žila) | <10 nF |
| Kapacitet (žila-zemlja) | <10 nF |
| Uzemljenje preko: | Klema |
| Varijanta ispitana na eksplozije | ne |
| Izolacioni otpor | > 10 MΩ |
| Priključak zaštite | ne |
| Serijska induktivnost po žili | 120 µH ± 10 % |
| Otpornost na udarnu struju žila-žila | C1: 1 kV / 0,5 kA (8/20µs) |
| Otpornost na udarnu struju žila-zemlja | C1: 1 kV / 0,5 kA (8/20µs) |
| Ukupna odvodna struja (8/20) | 1 kA |
| Nominalna struja opterećenja DC | 1 A |
| Nominalna struja opterećenja AC | 0,7 A |
| Največi trajni napon AC | 19 V |
| Najveći trajni napon DC | 28 V |
| Nominalna struja odvođenja (8/20 µs) | 0,5 kA |
| Dozvole | UL |
| SPD prema IEC 61643-21 | Klasa II+III / C2+C1 |
| Kategorie | Tip 2+3 / C2+C1 |
| Usaglašeno sa ROHS | da |
| LPZ | 1→3 |
| Uneto slabljenje (insertion loss) | 3dB @ 150 kHz dB |
| Podeok TE (17,5 mm) | 1 |
| Prečnik priključka, kruti maks. | 2,5 mm² |
| Presek priključka višežilni min. | 0,14 mm² |
| Presek priključka višežilni maks. | 2,5 mm² |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 24V AC |
Priključne mogućnosti
| Prečnik priključka, kruti min. | 0,14 mm² |
|---|---|
| Presek priključka fleksibilan min. | 0,14 mm² |
| Presek priključka, fleksibilan maks. | 2,5 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,295 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,295 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
