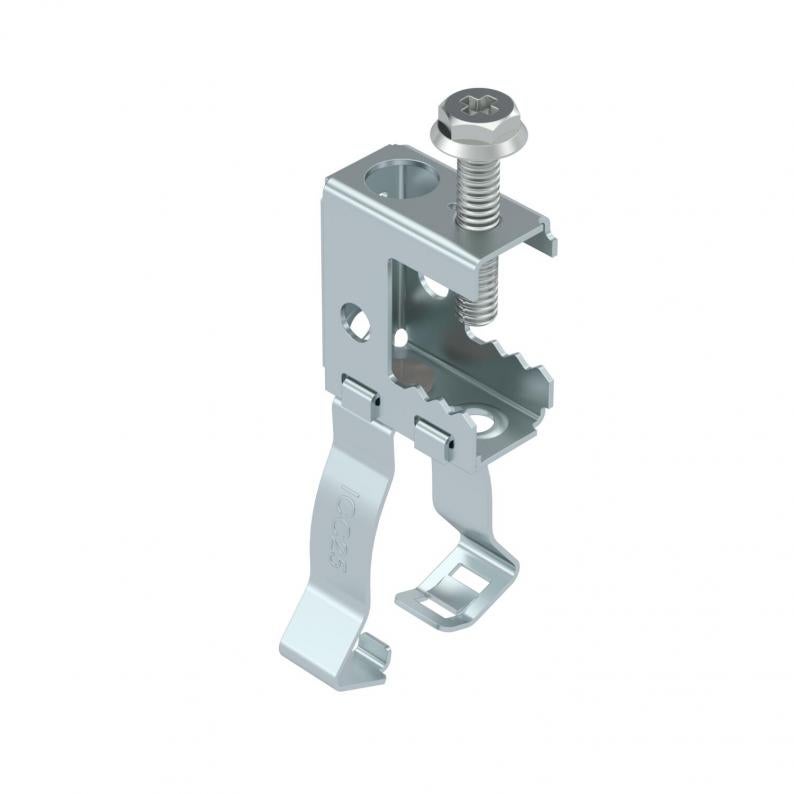

Stezaljka nosača sa navojem, sa prihvatom za cev
Tip SKS 213 D20/25
Br.art. 1488591
EAN 4012197392000
Br.art. / Tip
Dužina
Širina
Visina
Maksimalna nosivost
Prečnik cevi/kabla min.
Prečnik cevi/kabla maks.
Debljina prirubnice F min.
Debljina prirubnice F maks.
kl. PJ: 50 Komad
50Komad
Komad
Opis
Stezaljka nosača sa navojem za montažu cevi i kablova. Zatvoreni prihvat za cev sa donje strane. Učvršćivanje na čelične nosače pomoću zavrtnjeva.
Tehnički podaci
Dimenzije
| Dužina | 31 mm |
|---|---|
| Širina | 40 mm |
| Visina | 84 mm |
| Dimenzija H | 84 mm |
Tehnički podaci
| Zglobno | ne |
|---|---|
| Podesivi zglob | ne |
| Maksimalna nosivost | 0,45 kN |
| Usaglašeno sa ROHS | da |
| Prečnik cevi/kabla min. | 20 mm |
| Prečnik cevi/kabla maks. | 25 mm |
| Vrsta pričvršćivanja | naviti |
| Vrsta priključka/komponente | Cev/kabl |
| Debljina prirubnice F min. | 2 mm |
| Debljina prirubnice F maks. | 16 mm |
| Dimenzija | 2-13mm |
| Površina | Listići od cinka |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | Support clamp |
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (4)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Maksimalna nosivost
Prečnik cevi/kabla min.
Prečnik cevi/kabla maks.
Debljina prirubnice F min.
Debljina prirubnice F maks.
Br.art.
SKS 213 D20/25
31
40
84
0,45
20
25
2
16
1488591
SKS 213 D32
31
39
93
0,45
30
32
2
16
1488593
SKS 213 D40
31
44
105
0,45
36
40
2
16
1488595
Širina
Visina
Prečnik cevi/kabla min.
Prečnik cevi/kabla maks.
SKS 213 D20/25
Br.art.
1488591
Dužina
31
Širina
40
Visina
84
Maksimalna nosivost
0,45
Prečnik cevi/kabla min.
20
Prečnik cevi/kabla maks.
25
Debljina prirubnice F min.
2
Debljina prirubnice F maks.
16
SKS 213 D32
Br.art.
1488593
Dužina
31
Širina
39
Visina
93
Maksimalna nosivost
0,45
Prečnik cevi/kabla min.
30
Prečnik cevi/kabla maks.
32
Debljina prirubnice F min.
2
Debljina prirubnice F maks.
16
SKS 213 D40
Br.art.
1488595
Dužina
31
Širina
44
Visina
105
Maksimalna nosivost
0,45
Prečnik cevi/kabla min.
36
Prečnik cevi/kabla maks.
40
Debljina prirubnice F min.
2
Debljina prirubnice F maks.
16
