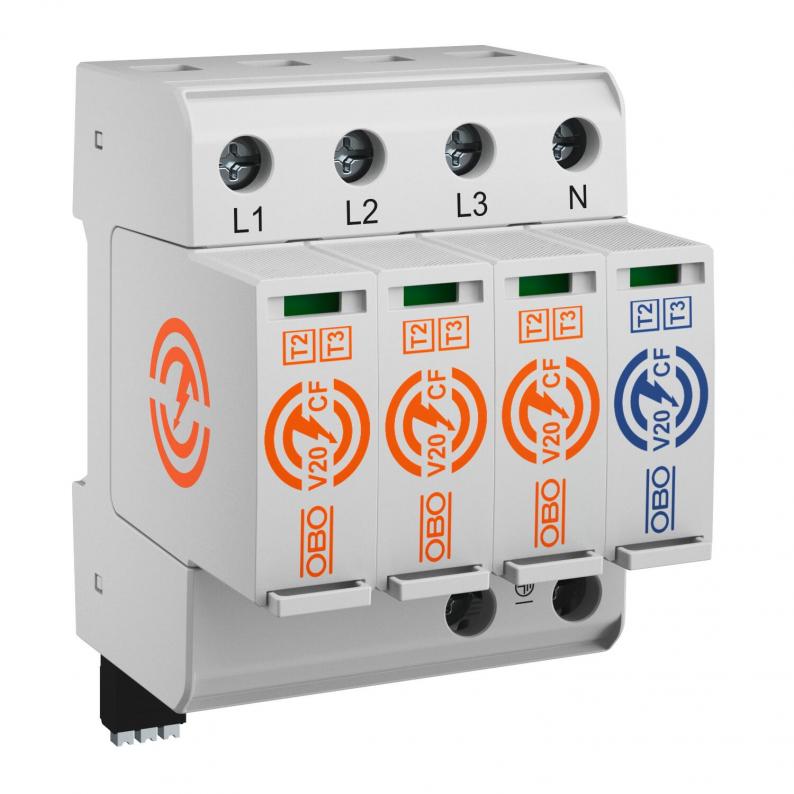

Surge arrester V20 with integrated pre-fuse
Tip V20-CF-3+1FS-300
Br.art. 5095257
EAN 4012197504960
Br.art. / Tip
5095257 / V20-CF-3+1FS-300
Vrsta zaštite
IP20
Varijanta polova
3+N/PE
kl. PJ: 1 Komad
1Komad
Komad
Opis
Surge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
Tehnički podaci

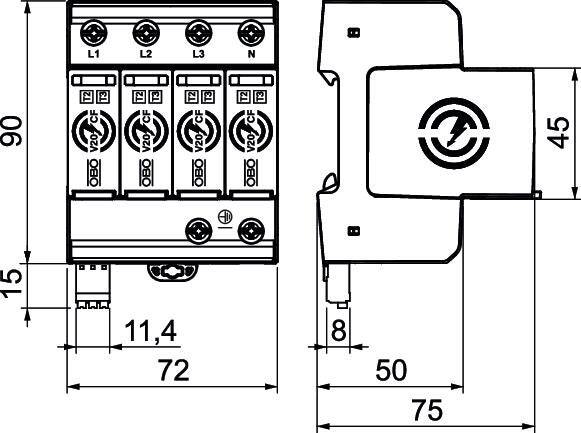

Dimenzije
| Dužina | 75 mm |
|---|---|
| Širina | 72 mm |
| Visina | 105 mm |
Tehnički podaci
| Broj el. polova | 4 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (L-N) | 300 V |
| Najviša vrednost trajnog napona (N-PE) | 305 V |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 20 kA |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 40 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [L-N] | 40 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] | 65 kA |
| Ispitna klasa tip 1 | ne |
| Daljinska signalizacija | da |
| Ispitna klasa tip 2 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Integrisani predosigurač | da |
| Prag zaštite [L-N] | ≤1,5 |
| Največi trajni napon AC | 300 V |
| Nominalna struja odvođenja (8/20 µs) | 20 kA |
| Varijanta polova | 3+N/PE |
| Način montaže | Torban šina 35 mm |
| Pogodno za spoljnu primenu | ne |
| Preostali napon [L-N] @ 5 kA | 1,15 kV |
| Sklopna snaga AC | 230 V; 0,5 A |
| Sklopna snaga DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže | 50 kA eff |
| TOV-napon [L-N] - withstand mode - 5 s | 337 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 442 V |
| TOV-napon [N-PE] - withstand mode - 200 ms | 1200 V |
| Otporno na kratak spoj | da |
| Oblik mreže DC | ne |
| Oblik mreže IT | ne |
| Oblik mreže TN | ne |
| Oblik mreže TN-C | ne |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Oblik mreže, ostali | ne |
| Usaglašeno sa ROHS | da |
| Obrtni momenat | 4,5 Nm |
| SPD prema IEC 61643-1 | klasa II |
| SPD prema EN 61643-11 | tip 2+3 |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 0,1 kA |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 85 °C |
| Dimenzija | 300V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| Prečnik fleksibilnog provodnika (tankožilni) min. | 2,5 mm² |
|---|---|
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 35 mm² |
| FM-kontakti | Izmenjivač |
| Prečnik priključka FM-kleme min. | 0,25 mm² |
| Prečnik priključka FM-kleme maks. | 1,5 mm² |
| Prečnik priključka FM-kleme min. | 23 AWG |
| Prečnik priključka FM-kleme maks. | 16 AWG |
| Odvodna struja (8/20 µs) [ukupna] | 65 kA |
| Prečnik fleksibilnog provodnika (tankožilni) min. | 16 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 4 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 16 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2 AWG |
