Teški mrežasti nosač kablova SGR 105 FT
Tip SGR 105 300 FT
Br.art. 6003309
EAN 4012196397723
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis

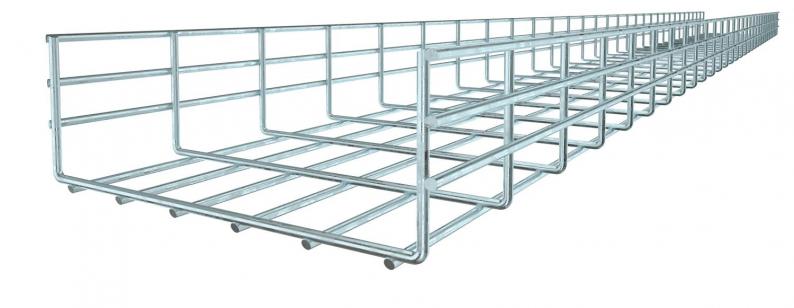

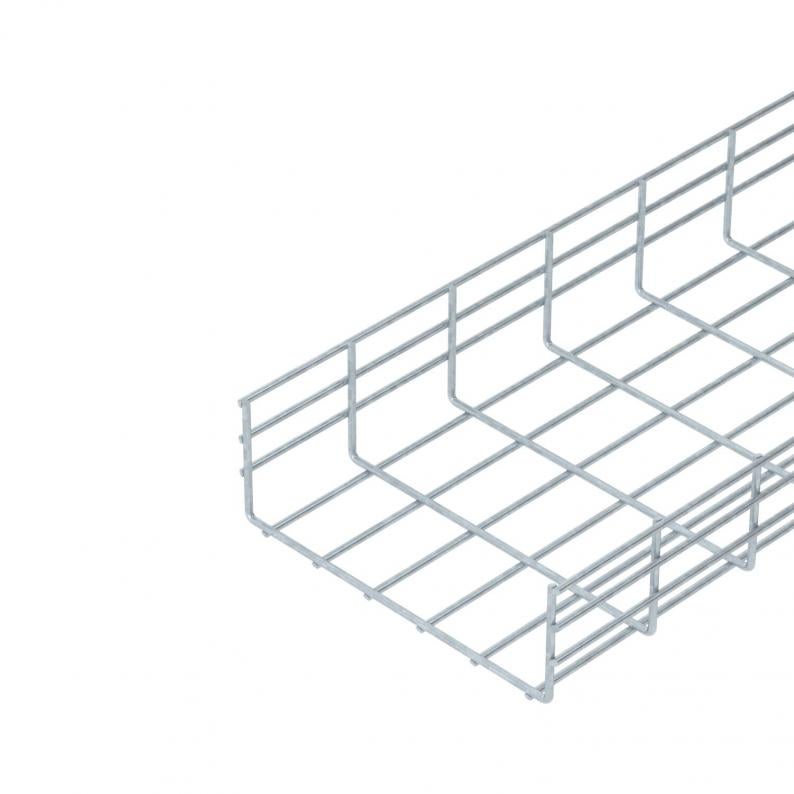

Mrežasti regal od tačkasto zavarenih čeličnih žica, bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

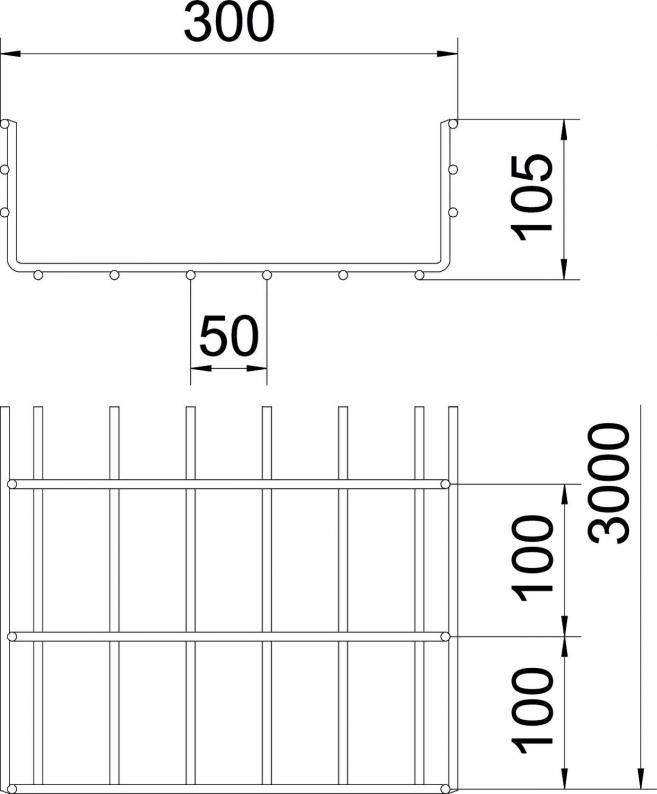

Dimenzije otvora na mreži iznose 50 x 100 mm.
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 300 mm |
| Visina | 105 mm |
| Dimenzija B | 300 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 268 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 26800 mm² |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 6 mm |
| Dimenzija | 105x300x3000 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
Zaťaženie
| Rastojanje među konzolama 1,0m | 3,1 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 1,75 kN/m |
| Rastojanje među konzolama 2,0m | 1,15 kN/m |
| Rastojanje među konzolama 2,5m | 0,79 kN/m |
| Rastojanje među konzolama 3,0m | 0,6 kN/m |
| Rastojanje među konzolama 3,5m | 0,5 kN/m |
| Rastojanje među konzolama 4,0m | 0,4 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 7,6973 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 7,6973 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (4)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
Br.art.
SGR 105 150 FT
3000
150
105
ne
130
6
6003175
SGR 105 200 FT
3000
200
105
ne
175
6
6003214
SGR 105 300 FT
3000
300
105
ne
268
6
6003309
SGR 105 400 FT
3000
400
105
ne
363
6
6003402
SGR 105 500 FT
3000
500
105
ne
459
6
6003515
SGR 105 600 FT
3000
600
105
ne
554
6
6003616
Širina
Korisni presek
SGR 105 150 FT
Br.art.
6003175
Dužina
3000
Širina
150
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
130
Prečnik žice
6
SGR 105 200 FT
Br.art.
6003214
Dužina
3000
Širina
200
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
175
Prečnik žice
6
SGR 105 300 FT
Br.art.
6003309
Dužina
3000
Širina
300
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
268
Prečnik žice
6
SGR 105 400 FT
Br.art.
6003402
Dužina
3000
Širina
400
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
363
Prečnik žice
6
SGR 105 500 FT
Br.art.
6003515
Dužina
3000
Širina
500
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
459
Prečnik žice
6
SGR 105 600 FT
Br.art.
6003616
Dužina
3000
Širina
600
Visina
105
Održavanje funkcionalnosti
ne
Korisni presek
554
Prečnik žice
6
