Teški mrežasti nosač kablova SGR 55 FT
Tip SGR 55 300 FT
Br.art. 6000331
EAN 4012196397679
Br.art. / Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
kl. PJ: 3 m
3m
m
Opis

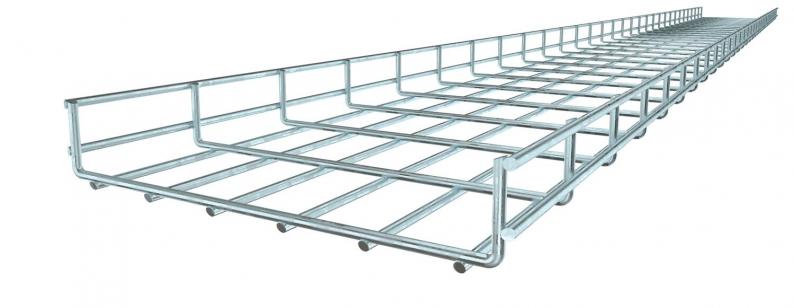

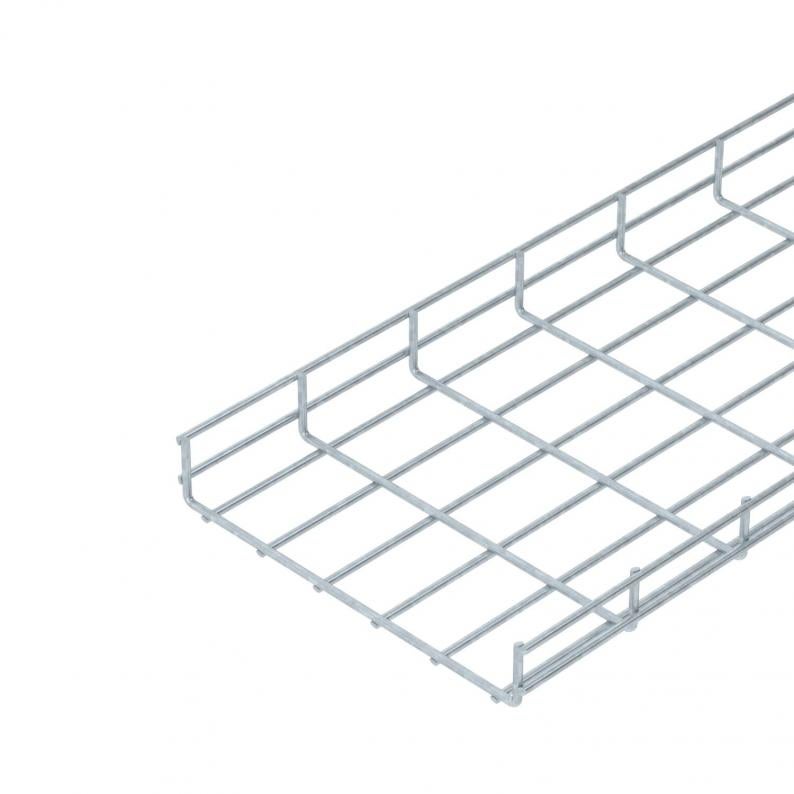

Mrežasti regal od tačkasto zavarenih čeličnih žica, bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

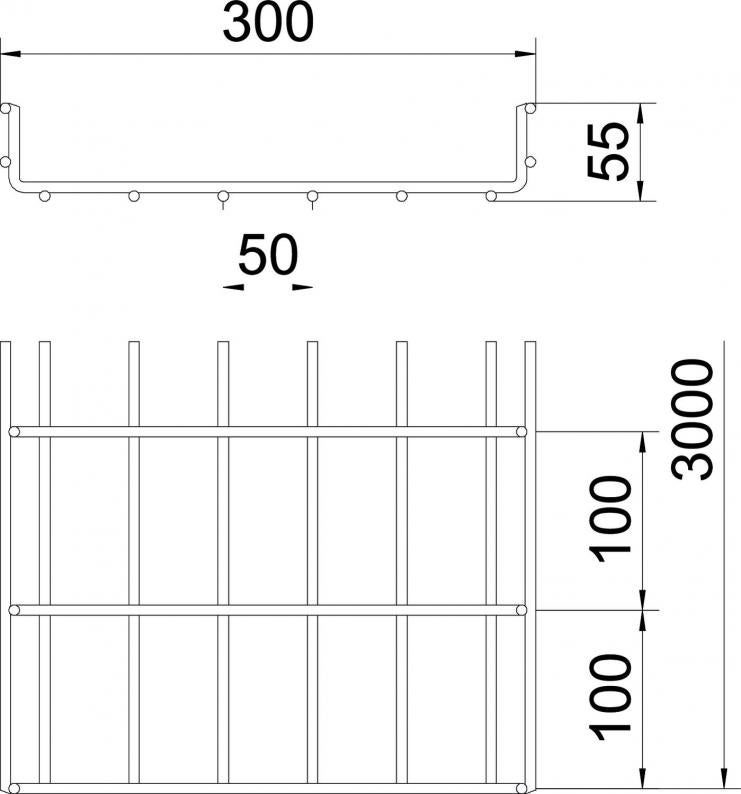

Dimenzije otvora na mreži iznose 50 x 100 mm.
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 300 mm |
| Visina | 55 mm |
| Dimenzija B | 300 mm |
Tehnički podaci
| Varijanta spojnice | bez spojnice |
|---|---|
| Korisni presek | 129 cm² |
| Korisni presek | 12900 mm² |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 6 mm |
| Dimenzija | 55x300x3000 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
Zaťaženie
| Rastojanje među konzolama 1,0m | 2 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 1,3 kN/m |
| Rastojanje među konzolama 2,0m | 0,75 kN/m |
| Rastojanje među konzolama 2,5m | 0,45 kN/m |
| Rastojanje među konzolama 3,0m | 0,4 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 6,3014 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 6,3014 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (4)
Objašnjenja (4)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Korisni presek
Prečnik žice
Br.art.
SGR 55 100 FT
3000
100
55
40
6
6000122
SGR 55 150 FT
3000
150
55
63
6
6000190
SGR 55 200 FT
3000
200
55
87
6
6000209
SGR 55 300 FT
3000
300
55
129
6
6000331
SGR 55 400 FT
3000
400
55
175
6
6000451
SGR 55 500 FT
3000
500
55
220
6
6000515
